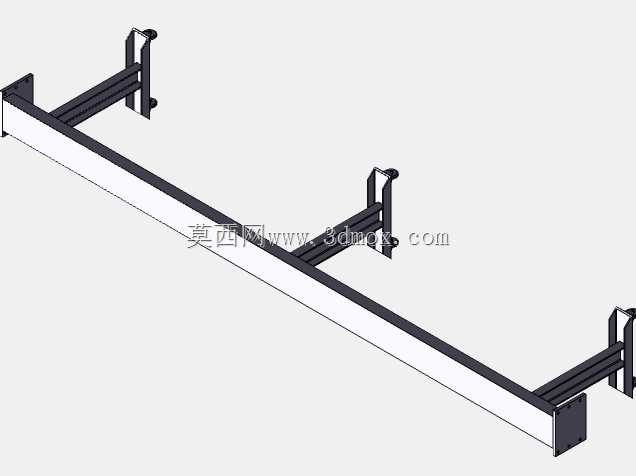

多段式壁挂安装直线导向支撑构件

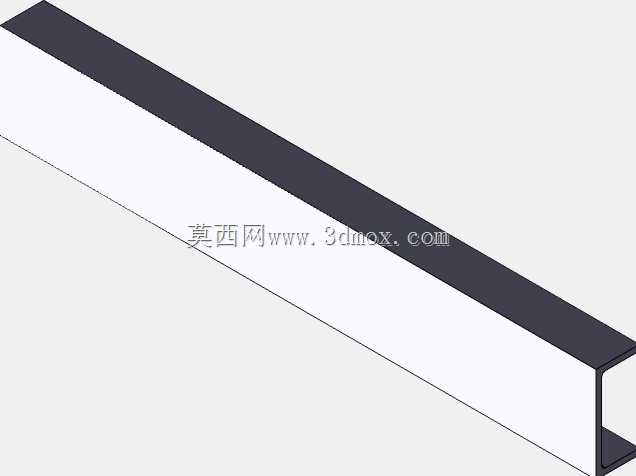

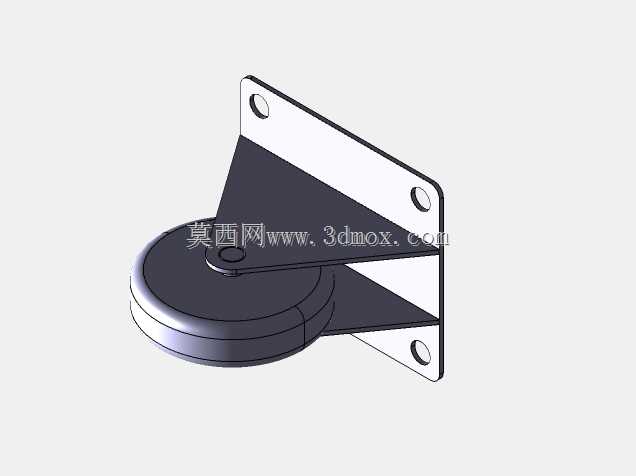

　　该构件主要面向工业生产现场的线性部件承托、导向类安装需求，常见于自动化生产线旁的检测元件布设、轻型执行机构滑动承载、车间工位旁的管线规整支撑等场景，区别于落地式安装的支撑结构，这类壁挂式构件完全依托墙面或立式设备侧壁完成固定，不需要占用地面作业空间，对于车间通道狭窄、设备排布紧凑的生产环境适配性更强。从结构组成来看，整个构件采用分段式拼接设计，主体承载段为长条形型材结构，截面做了等强度优化，在保证整体直线度的前提下尽可能削减非受力区域的材料厚度，降低构件自身重量对安装基面的载荷压力；每间隔固定长度设置一组壁挂安装座，安装座与主体承载段之间采用嵌入式定位配合，安装座上预留的螺栓孔位可直接适配常规膨胀螺栓或设备侧壁的预制螺纹孔，安装时可根据现场实际的墙面承重点位灵活调整安装座的固定位置，不需要在现场对主体型材做二次切割打孔，能有效降低现场安装的加工难度。

　　在功能设计上，主体承载段的正面预留了连续的安装槽位，可直接卡入常规的滑块、传感器固定座、管线卡扣等标准配件，不需要额外加装转接板，槽位的尺寸公差按照通用工业铝型材的配套标准设计，能和市面上多数常规的滑动配件直接适配；构件的拼接段之间采用定位销加螺栓锁紧的连接方式，拼接后的整体直线度可控制在普通轻型导向机构的公差要求范围内，单段构件的长度可根据实际安装距离自由组合，既可以做短距离的元件支撑，也可以拼接成长距离的线性导向轨道。设计过程中优先考虑了安装边界的适配性，安装座与墙面贴合的面做了平面度处理，即使墙面存在轻微的不平整，也可以通过安装座与主体段之间的调节垫片完成整体水平度校准，不会因为基面误差导致主体段出现弯曲变形；构件整体向外延伸的宽度经过严格控制，在保证承载滑块滑动行程的前提下，尽可能缩小突出墙面的距离，避免人员通行或者物料转运时发生磕碰，同时构件的边角位置都做了倒角处理，没有尖锐的突出棱角，符合车间作业的安全防护要求。

　　从受力特性来看，该构件的承载能力主要由安装座的固定强度和主体型材的截面模量决定，设计时按照轻型负载的使用场景做了受力校核，可满足常规检测传感器滑动、小型气动元件移位、轻型管线拖链布设等场景的承载需求，不适合作为重型输送或者大负载执行机构的导向支撑；构件的所有连接位置都做了防松设计，长期处于车间振动环境下也不会出现连接螺栓松动移位的问题，日常维护只需要定期检查安装座的固定螺栓紧固状态即可，不需要做额外的润滑或者保养。

　　在实际选型应用时，可根据现场需要的支撑长度选择对应数量的拼接段，安装座的数量可根据墙面的承重能力灵活增减，如果是固定在混凝土墙面上，可适当拉大安装座的间距，如果是固定在薄型设备侧壁上，则需要加密安装座的分布，降低单点位置的载荷压力；主体段的安装槽位可根据实际使用需求选择加装防尘密封条，避免车间内的粉尘、切削碎屑进入槽内影响滑块的滑动顺畅度，对于有洁净要求的生产场景，还可以在构件表面做阳极氧化处理，减少表面积尘，方便日常清洁擦拭。
