变径方接斜口通风管道结构设计

项目分类:阀门 发布时间:2024-12-10 ID:841669
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计
  • 变径方接斜口通风管道结构设计

  在工业通风、工艺排风、除尘系统的管路布设场景中,不同截面尺寸、不同走向的风道对接一直是现场安装的常见痛点,尤其是方形主风道与斜向支风道的衔接位置,若采用多段标准直段拼接,不仅会增加现场焊接或法兰连接的工作量,还容易在拼接转角处形成涡流死角,增大风阻、堆积粉尘,长期运行后甚至会造成管路堵塞、通风效率下降。本次设计的变径方接斜口构件,正是针对这类管路衔接需求开发的一体化钣金结构,可直接实现大截面方形主风道与小截面斜向支风道的平滑过渡,无需额外拼接多段管件,大幅降低现场安装的对齐难度与密封处理工作量。

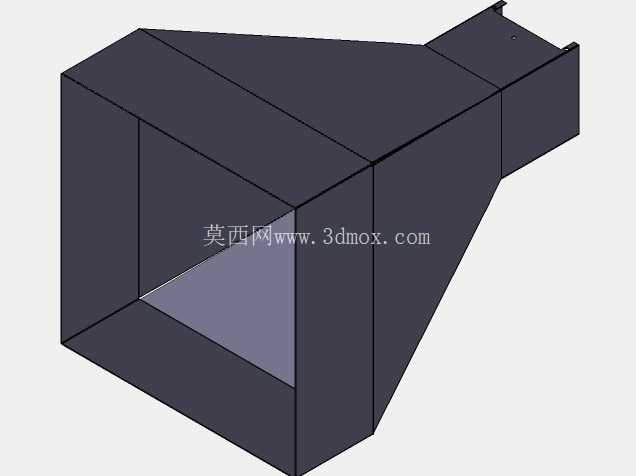

  从结构功能来看,该构件一端为大尺寸方形开口,用于对接主风道的方形截面端口,开口边缘预留了法兰安装边,可通过螺栓配合密封垫与主风道端面实现刚性连接,安装边的螺栓孔位按照通用通风管道法兰的标准间距排布,适配行业内常规的法兰连接规格,无需额外打孔适配。另一端为小尺寸方形斜口,开口平面与主风道轴线呈固定倾斜角度,可直接对接斜向布设的支风道,避免了传统直角转接带来的风阻骤增问题。中间的过渡段采用多平面钣金折弯拼焊结构,内壁平滑无凸起,所有转角位置均做了圆弧过渡处理,可引导气流顺着壁面平缓转向,减少局部涡流的产生,降低管路运行过程中的风噪与压力损失,对于含尘气流的输送场景,平滑的内壁也能减少粉尘在管壁的附着堆积,降低后期管路清理的频次。

  设计过程中,首先根据两端对接风道的截面尺寸、倾斜角度确定了过渡段的各块钣金板件的展开轮廓,所有板件的折弯角度均经过放样校核,确保拼焊后两端开口的形位公差满足安装要求,不会出现端口错位、法兰面不平整导致的密封失效问题。考虑到钣金构件的焊接变形问题,在各板件的拼接位置预留了合理的焊接收缩余量,同时在大端口与小端口的法兰边位置设置了折弯加强结构,避免安装过程中螺栓压紧力导致端口变形。构件的整体长度根据气流导流的最优角度确定,既保证过渡段的斜率足够平缓,不会因变径过急造成气流紊乱,又控制了整体长度尺寸,避免占用过多的管路安装空间,适配空间紧凑的设备内部风道布设场景。

  安装边界方面,大端方形开口的边长尺寸适配常规主通风道的通用规格,法兰边的宽度满足螺栓安装的操作空间要求,安装时无需在周边预留过多的操作余量;小端斜口的伸出长度经过优化,对接支风道时可直接套入支风道内部或与支风道法兰贴合,不会与周边的管线、设备支架产生干涉。构件的壁厚根据常规通风系统的风压要求选取,可承受中低压通风系统的正负压力,不会运行过程中出现壁面颤振、变形的问题。对于有防腐需求的应用场景,该结构的板件可直接替换为镀锌板、不锈钢板等防腐材质,所有展开轮廓、折弯参数均无需调整,具备较好的材质适配性。

  在实际工程应用中,这类一体化变径斜接构件可广泛用于工厂车间除尘系统的支路对接、涂装车间排风系统的风道转接、设备散热通风管路的变向连接等场景,相比传统的多段拼接方案,一体化的结构减少了连接点位,也就减少了潜在的漏风点,可有效提升整个通风系统的运行效率,降低风机的能耗损失。同时,标准化的接口尺寸可直接与市面上通用的方形通风管道配件互换,无需单独定制配套法兰,降低了项目的配件采购成本与安装周期。
