立式长条格栅式防护光栅结构设计

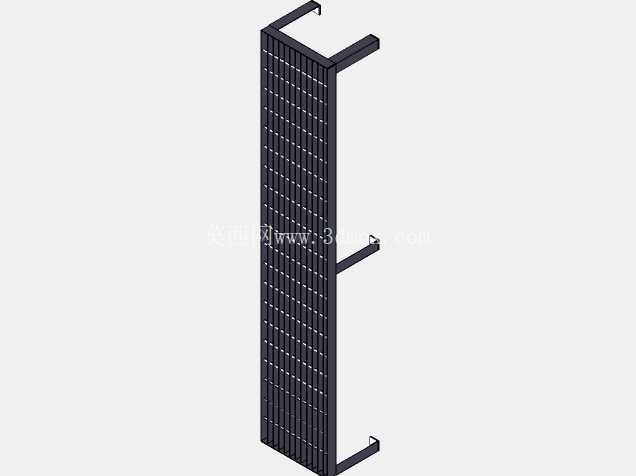

　　从结构本身来看，整体采用立式长条形布局，主体格栅区域由等间距排布的竖向栅条与横向加强筋焊接或一体成型构成，栅条间距经过匹配场景的计算，若作为通风防护使用，栅条间距控制在10-15mm区间，既保证足够的通风通流面积，又能阻挡直径超过10mm的杂物进入；若作为安全防护隔断使用，栅条间距会缩小至8mm以内，防止人员手指误伸入内部危险区域。栅条截面采用矩形薄壁结构，相比圆形栅条，在相同通流间隙下具备更高的抗侧向冲击强度，遇到外力碰撞时不容易出现弯折变形，同时薄壁结构能降低整体构件的自重，减少安装支撑结构的负载。这类立式长条格栅结构，常被应用在工业设备的通风防护、流体管路整流、设备区域安全隔断场景中，在通风系统里可作为进出风口的防护格栅，阻挡大体积杂物进入风道内部，同时保证气流均匀通过，避免风道内出现局部涡流影响通风效率；在流体输送管路的阀组区域，也可作为整流构件，梳理流经阀件后的紊乱流态，降低流阻对下游管路的冲击，也可作为设备检修区域的防护栏板，在不遮挡视线、不阻断通风的前提下，划分设备操作的安全边界，避免人员误触内部运转构件。

　　结构顶部设计有L型挂装支耳，支耳上预留有螺栓安装孔，可直接挂装在设备框架的预设横梁上，通过螺栓锁紧固定，不需要额外设计复杂的安装基座，现场装配时仅需对准安装孔位拧紧紧固件即可，能大幅缩短现场安装的工时；中部和底部分别设计有向外延伸的定位支撑脚，支撑脚端部同样预留固定孔，安装时可与侧面的墙体或设备侧梁连接，形成三点式固定结构，相比仅顶部固定的方式，能大幅提升整体结构的抗振性能，在设备运行产生振动的工况下，不会出现格栅晃动、共振异响的问题。设计过程中优先考虑了结构的受力合理性，竖向栅条作为主要承力构件，从顶部挂装支耳一直延伸到底部支撑位置，全程无断点，保证外力能顺着栅条直接传递到安装固定点，不会在格栅中部出现应力集中的薄弱点；横向加强筋按照等间距排布在栅条背面，每道加强筋都与所有竖向栅条可靠连接，将单片栅条连接成整体受力的网格结构，当局部受到冲击时，冲击力能通过横向加强筋分散到周边多根栅条上，避免单根栅条受力过大出现变形。

　　安装边界方面，整体结构的厚度方向尺寸控制在50mm以内，安装后不会过多占用设备周边的操作空间，顶部挂装支耳的伸出长度可根据实际安装的横梁尺寸调整，适配不同规格的工业设备框架；侧面支撑脚的长度预留有20mm的调节余量，现场安装时如果出现安装孔位的小幅偏差，可通过支撑脚的调节余量补偿，不需要重新在设备上打孔，降低现场安装的适配难度。栅条表面做了钝化处理，在潮湿或者有轻微腐蚀的工业环境中使用时，不容易出现锈蚀掉屑的问题，不会对周边的生产环境造成污染；格栅的网格边缘都做了倒圆角处理，没有尖锐的毛刺棱角，安装和后期维护人员触碰时不会被划伤，符合工业设备的安全设计要求。

　　在流道内使用时，栅条的排布方向与流体流动方向保持平行，能最大程度降低流体通过格栅时的阻力损失，相比斜向排布的栅条结构，流阻可降低30%左右，同时能减少流体在栅条背面形成的涡流，降低流致振动产生的噪音。作为防护隔断使用时，格栅的通透率达到70%以上，操作人员在隔断外侧就能清晰观察到内部设备的运行状态，不需要额外开设观察窗口，同时网格结构不会阻断通风，设备运行产生的热量能顺利通过格栅向外散发，避免隔断区域内部出现热量积聚的问题。
