工业设备用带支架橡胶万向脚轮结构

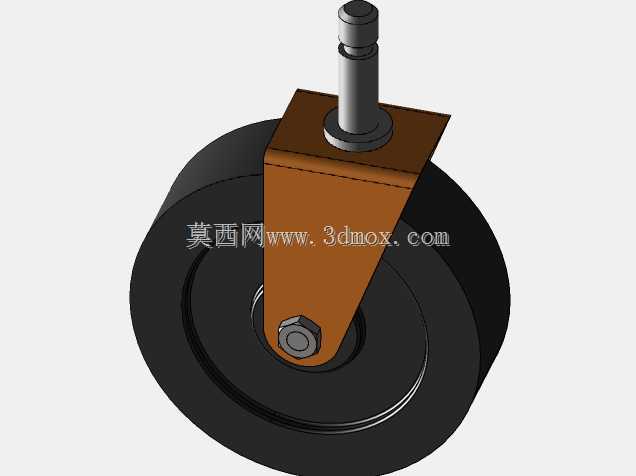

这类带安装支架的橡胶脚轮，多应用在车间周转推车、轻型自动化设备机架、仓储移动货架、小型工装台的底部作为行走支撑部件，日常作业中需要兼顾移动顺滑性与停放稳定性，部分场景下还需要适配不同地面的通过需求，避免刮花环氧地坪或者在不平整水泥地面出现卡滞。从结构设计来看，该脚轮采用单轮配侧装式冲压支架的布局，轮体为实心橡胶材质，相比硬质尼龙轮，橡胶材质具备更好的减震性能，滚动过程中产生的噪音更低，遇到地面细小杂物或者微小坑洼时，橡胶的形变可以缓冲冲击力，减少上部承载设备的振动传递，避免设备上的精密元器件受振动影响出现精度偏移。支架部分采用弯折成型的金属板材，上部预留插杆式安装轴，这种安装方式相比平板式安装，占用的设备底部安装空间更小，安装时只需要在设备底部预留对应直径的安装孔位，将插杆插入后做轴向固定即可完成装配，适合安装空间局促的小型设备使用。轮体与支架的连接采用螺栓加防松螺母的铰接结构，轮体可以绕铰接轴自由转动，同时支架整体可以绕上部安装插杆的轴线做360度旋转，实现万向转向的功能，转向过程中支架的弯折结构做了圆角过渡处理，避免转向时与设备底部的突出结构发生干涉。设计过程中需要重点校核几个关键边界：首先是轮体直径与安装高度的匹配，轮径越大，越容易越过地面的凸起障碍，但对应的安装高度也会增加，会抬升设备整体的重心，对于重心偏高的设备需要平衡越障能力与稳定性的关系；其次是支架的板材厚度需要匹配额定承载重量，避免长期承重后支架出现形变，导致轮体偏磨或者转向卡滞；铰接位置的螺栓需要预留合适的配合间隙，间隙过大会导致轮体晃动，间隙过小则会增大转动阻力，影响移动顺滑度。轮体的橡胶硬度也需要根据使用场景调整，在光滑地坪使用时可以选择偏软的橡胶提升抓地力，在粗糙地面使用则选择偏硬的橡胶提升耐磨性能，延长使用寿命。安装时需要注意上部插杆的轴向固定可靠性，避免设备推移过程中脚轮从安装孔位脱落，同时四个脚轮的安装高度需要保持一致，避免出现个别脚轮悬空不受力，导致其余脚轮负载超出额定值的情况。
