老式带天线阴极射线管电视机结构

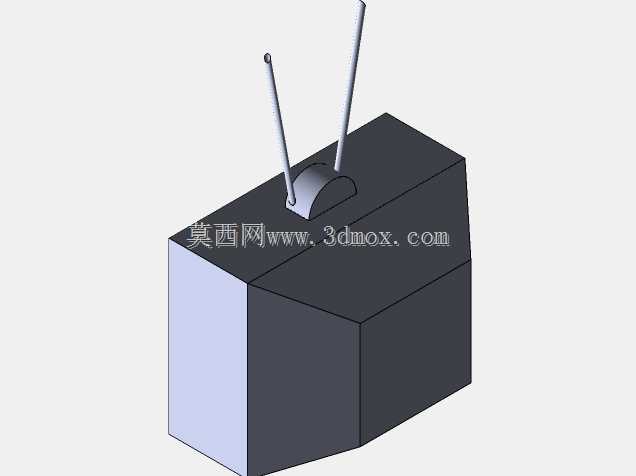

在民用家电发展历程中，阴极射线管电视曾是家庭影音接收的核心设备，这类带外置拉杆天线的机型，主要应用于上世纪八九十年代的家庭收视场景，依靠天线捕捉空间中的射频电视信号，将电信号转换为光学图像输出，承担着广播电视节目接收、家庭影音播放的核心功能，是当时家庭信息获取与娱乐休闲的主要载体。从结构设计来看，该机型整体采用方正立式箱体布局，外壳以硬质注塑材质为主体，兼顾结构强度与轻量化需求，背部预留散热格栅区域，适配显像管工作时的散热需求，避免长时间运行出现内部元器件过热问题。顶部外置的双拉杆天线为信号接收核心部件，采用可伸缩、可多角度转动的铰接结构设计，用户可根据实际信号强度调整天线长度与偏转角度，优化信号接收质量，天线底座与机身顶部采用嵌入式连接结构，保证转动调节时的结构稳定性，避免频繁调整出现松动脱落问题。机身前部为显像管屏幕安装区域，屏幕周边的前壳边框做了小幅倒角过渡，避免直角边缘磕碰损伤，内部预留显像管安装位，匹配显像管的锥形尾部结构，箱体内部空间划分清晰，分别预留显像管、信号处理电路板、扬声器、调节旋钮的安装位置，各部件安装边界明确，装配时可按照空间排布依次完成组件固定，减少内部走线干涉问题。从安装与摆放维度来看，这类机型整体重心偏下，底部为平整支撑面，可直接放置于桌面、电视柜等水平支撑面上，无需额外壁挂固定结构，机身背部预留电源线出线位与外接信号接口位，接线操作时无需挪动整机即可完成线路连接，外置天线的伸展高度可根据摆放空间调整，在低矮柜体摆放时可收缩天线避免与上层置物空间干涉，开阔空间使用时可拉长天线提升信号接收能力。建模过程中还原了老式CRT电视的典型结构特征，方正箱体的棱角过渡、天线的铰接结构、机身的分层布局都做了对应还原，可用于复古场景搭建、家电发展历程展示、老旧设备结构参考等场景，建模时充分考虑了各部件的装配关系，外壳的壁厚、天线的转动间隙、内部组件的预留空间都符合实际产品的设计逻辑，能够直观呈现这类老式电视的结构特点与设计思路。
