四旋翼航拍无人机机架结构设计

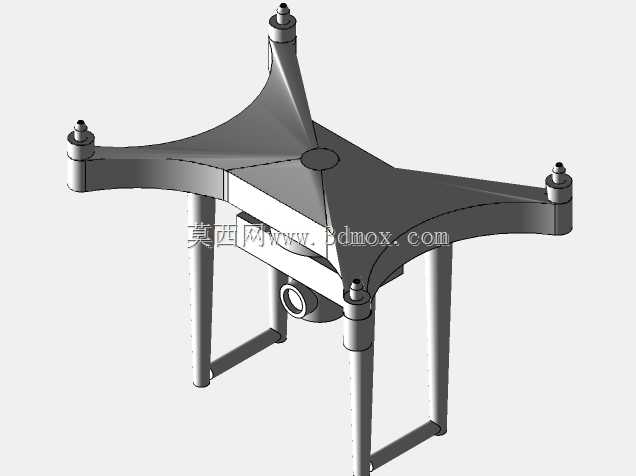

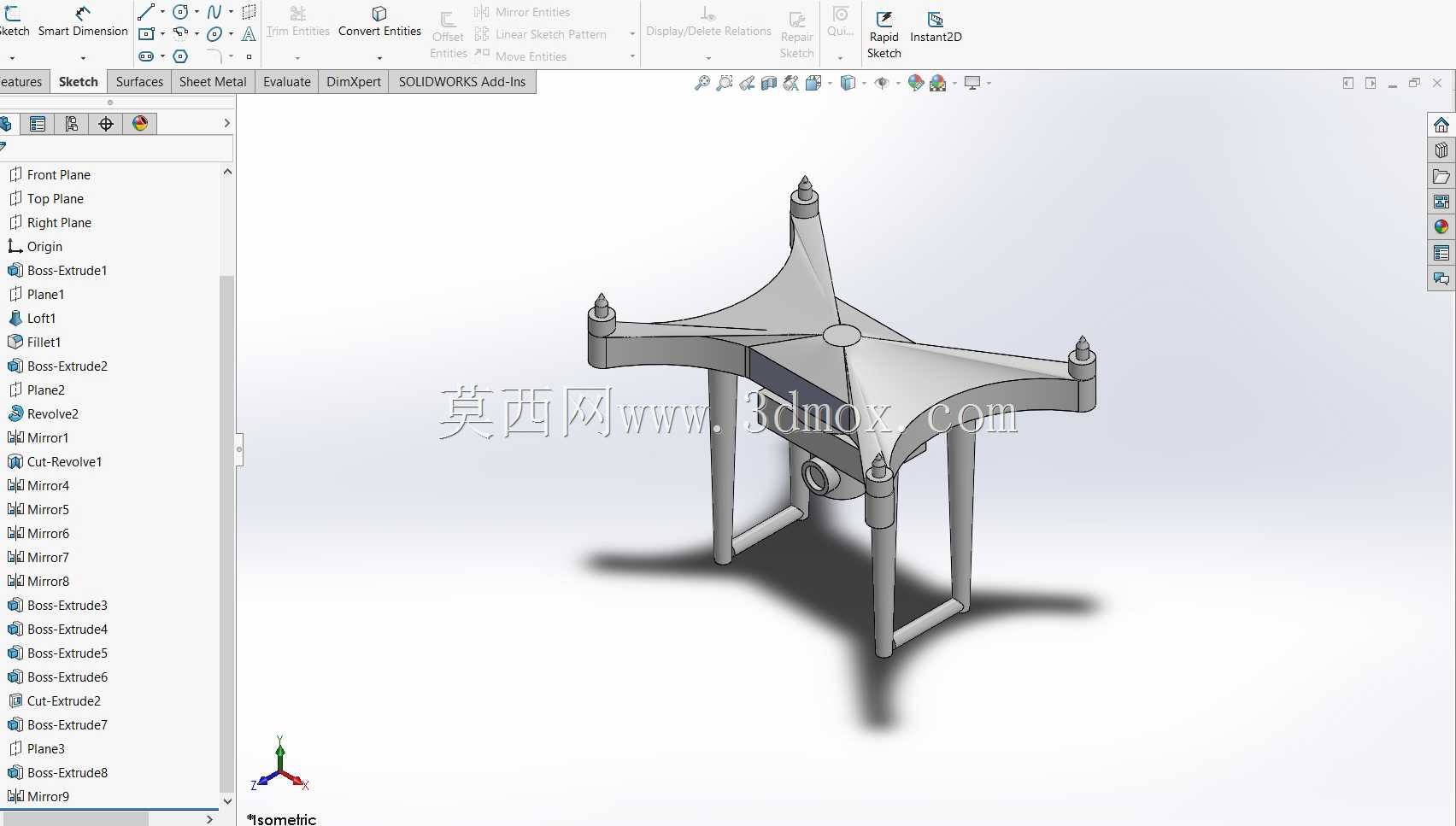

该四旋翼无人机机架采用一体化中心盘加悬臂式机臂的结构布局，中心盘作为整机的承载核心，集成了飞控安装位、电池舱预留空间以及电调走线槽，机臂与中心盘采用圆弧过渡衔接，可降低飞行过程中机臂根部的应力集中，避免长时间起降振动导致的结构疲劳。四个机臂末端预留了标准电机安装孔位，孔位间距适配主流22系列、23系列无刷电机的安装尺寸，机臂下方设置一体式起落架支腿，支腿采用矩形截面薄壁结构，在保证结构刚度的同时尽可能降低整机自重，起落架的离地高度经过测算，可保证挂载常见运动相机时，镜头不会被起落架遮挡，同时起降过程中能为机身下部的载荷提供足够的缓冲空间。

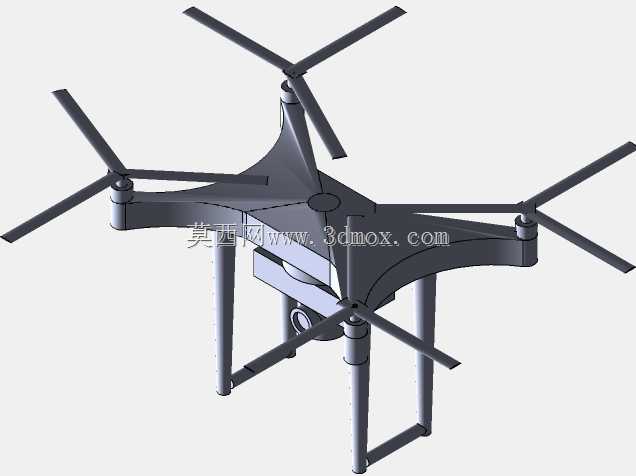

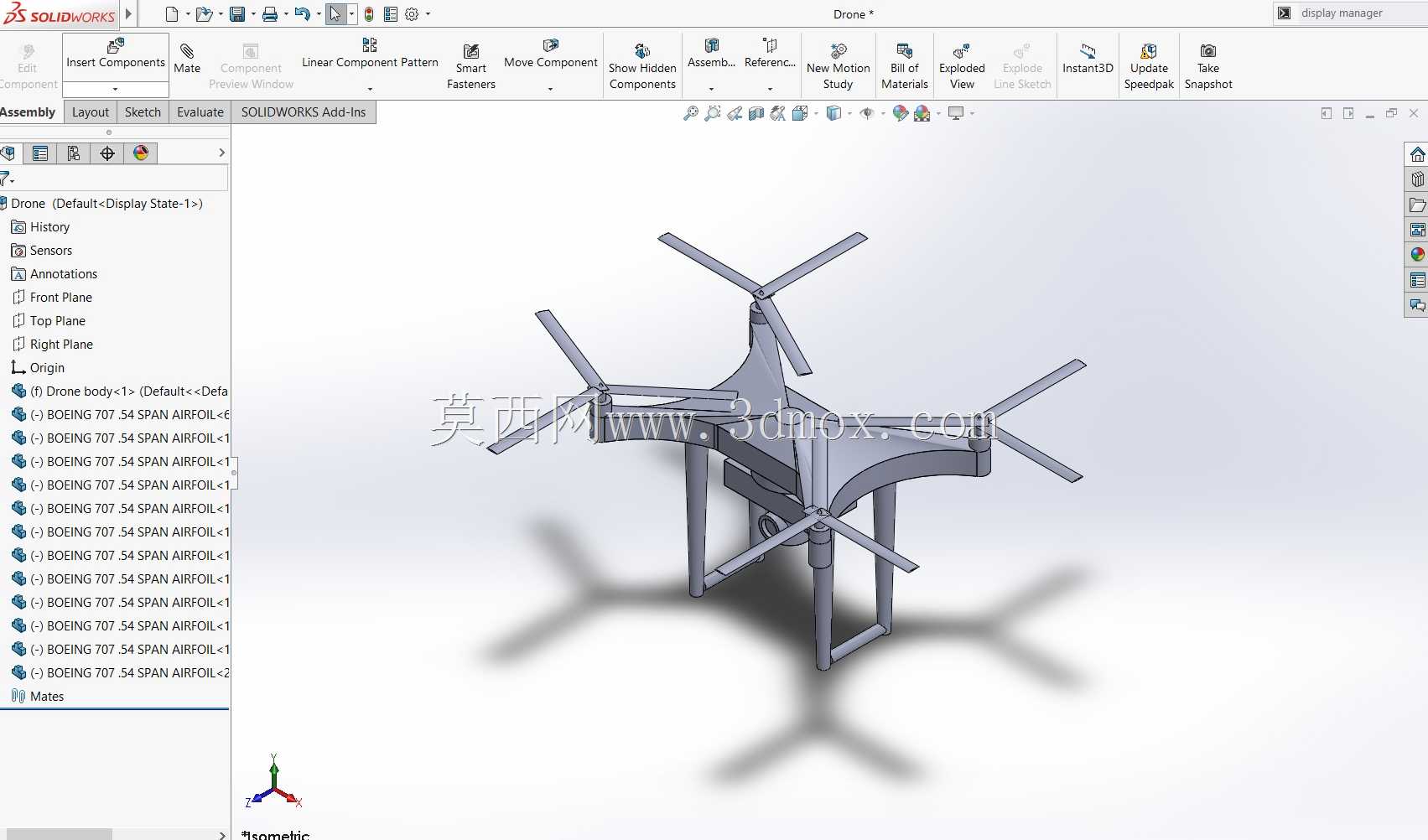

从实际应用场景来看，该机架适配低空航拍、小范围场地巡检、轻载荷物资投送等民用场景，机架整体的重心设计落在中心盘几何中心正下方，搭配对应规格的动力系统时，可实现稳定的悬停与姿态调整，机臂的长度经过匹配设计，可适配8至10英寸规格的螺旋桨，相邻机臂的螺旋桨转动平面无重叠区域，避免飞行过程中出现桨叶干涉的问题。走线槽隐藏在机臂与中心盘的内部结构中，可将电机与电调的连接线完全收纳在结构内部，减少飞行过程中的风阻，同时避免线材外露在复杂环境中被剐蹭损坏。

设计过程中优先考虑了结构的拆装便捷性，机臂与中心盘的衔接处采用定位止口设计，装配时无需反复调整对位，即可保证四个机臂的安装角度一致，降低装配误差对飞行稳定性的影响。起落架与机臂采用一体化成型结构，省去了额外的连接件，既减少了整机的零件数量，也避免了连接点松动带来的振动问题。机架的整体外轮廓尺寸控制在合理范围内，收纳时无需拆卸机臂即可放入常规的无人机收纳包，满足外场作业的便携需求。电池舱的尺寸预留可适配常见的3S至4S规格锂聚合物电池，舱位设置了绑带固定槽，可通过尼龙绑带快速固定电池，同时方便调整电池的前后位置来配平整机重心，适配不同重量的挂载设备。
