商用立式咖啡冷冻存储柜体结构设计

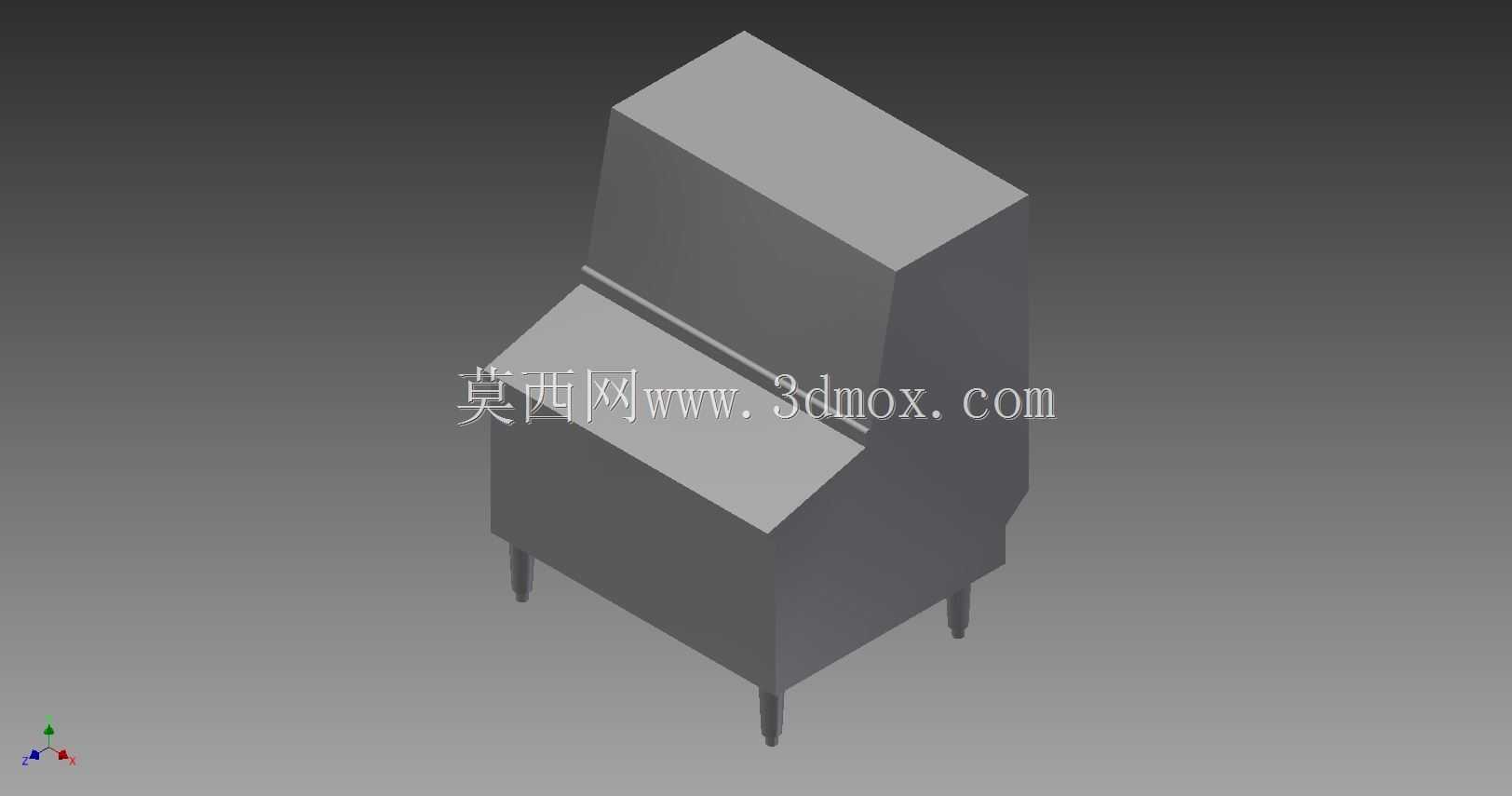

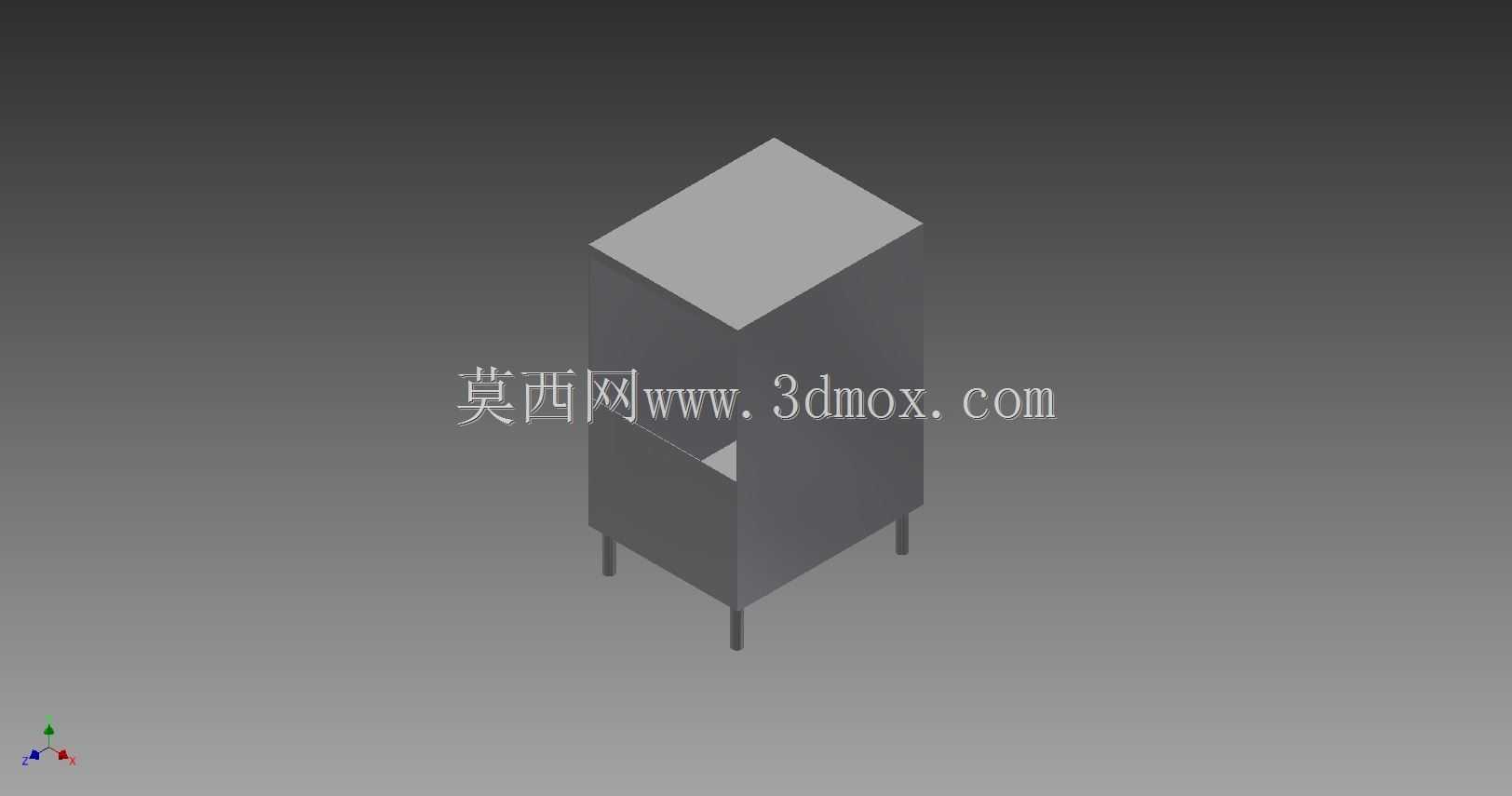

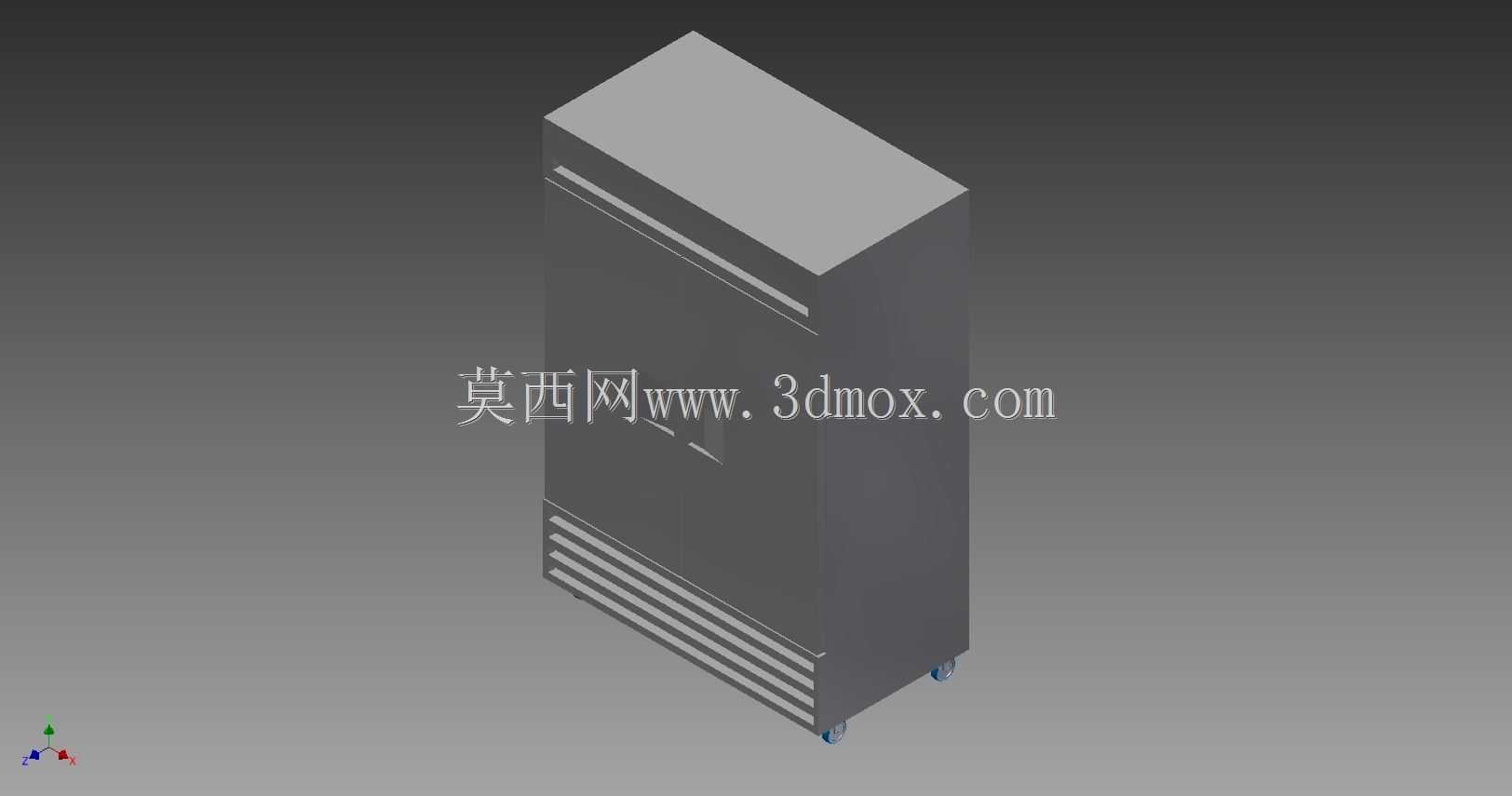

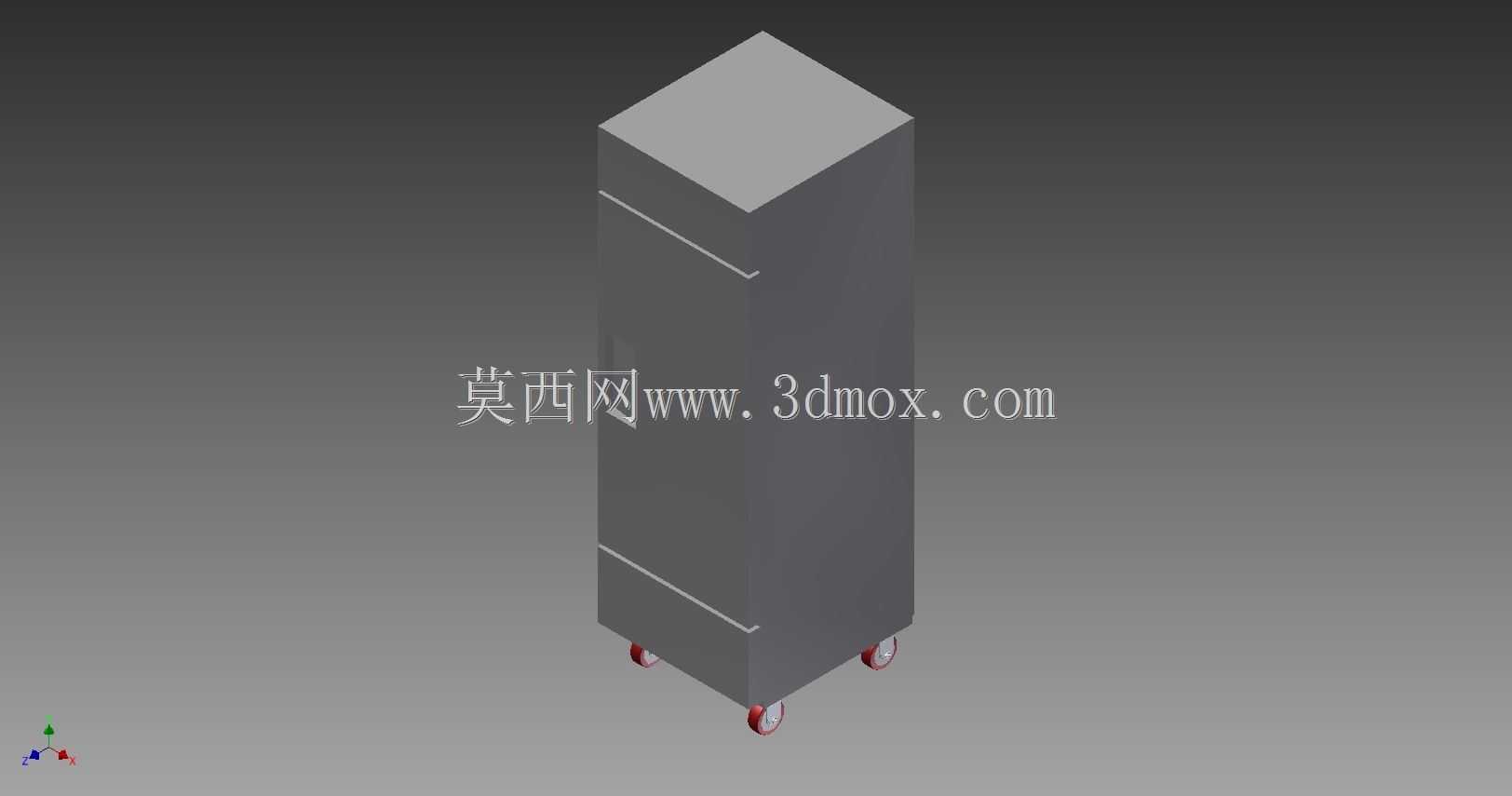

这款立式咖啡冷冻存储设备，主要面向精品咖啡馆、连锁咖啡门店的后场原料存储场景设计，核心用途是为咖啡豆、低温冷萃咖啡液、需冷冻存储的咖啡风味配料提供稳定的低温存储环境，避免原料因常温存放出现风味流失、氧化变质的问题，保障出品风味的一致性。从结构设计思路来看，整体采用立式窄体布局，适配咖啡馆后场操作区普遍紧凑的空间特点，底部设置四根支撑脚，将柜体整体抬离地面100mm左右，既可以避免地面清洁时的积水渗入柜体底部侵蚀制冷管路与钣金外壳，也能预留出地面线缆、排水管路的排布空间，无需在安装时额外垫高柜体，降低现场安装的调整工作量。柜体主体采用封闭式钣金外壳设计，外壳与内部制冷仓之间预留了均匀的保温层填充空间，可填充聚氨酯发泡保温材料，减少冷量流失，降低设备运行时的能耗。正面预留了嵌入式开门的安装位，门体可根据实际使用需求配置透明视窗或者全封闭钣金门，前者方便操作人员快速查看内部存储物料的剩余量，减少开门时长，后者则能进一步提升保温性能，适合存储对温度波动敏感度更高的冷冻类原料。柜体顶部为平整的平面结构，可临时放置待取用的存储容器，也能适配部分门店将小型辅助设备叠放在顶部的使用需求，顶部边缘做了小尺寸的翻边处理，避免放置的物品滑落。从安装边界来看，设备的左右两侧需要预留至少50mm的散热间隙，背部预留100mm的空间用于排布制冷管路与散热风道，安装位置需避开蒸汽开水机、意式咖啡机等持续散发热量的设备，避免周边环境温度过高导致制冷系统负载过大，影响制冷效率与设备使用寿命。内部存储仓可根据存储物料的规格配置分层搁架，搁架采用可调节高度的卡扣式安装结构，操作人员可根据1kg咖啡豆袋、2L冷萃液存储桶等不同规格的物料调整层间距，提升内部空间的利用率。支撑脚采用可调高度的结构设计，可适配地面存在微小坡度的安装场景，通过调整四个支脚的高度保证柜体处于水平状态，避免因柜体倾斜导致门体密封不严、内部冷凝水排出不畅的问题。制冷系统的核心组件预设在柜体底部的独立仓体内，与上部存储仓做隔热隔离，既方便后期维护时拆卸检修，也能避免压缩机运行时的热量传递到存储仓内部，影响仓内温度稳定性。
