手持式检测设备塑料外壳结构设计

　　这款手持设备壳体的设计，最初是面向现场快速检测类作业场景开发，适配一线运维、点位巡检这类需要单手握持操作的使用需求，操作人员长时间持握也不会产生明显的硌手疲劳感，整体轮廓做了大圆角过渡处理，所有棱边都做了R2以上的倒角，避免日常使用中磕碰划伤操作人员，也能减少跌落时的应力集中点，提升壳体抗冲击性能。

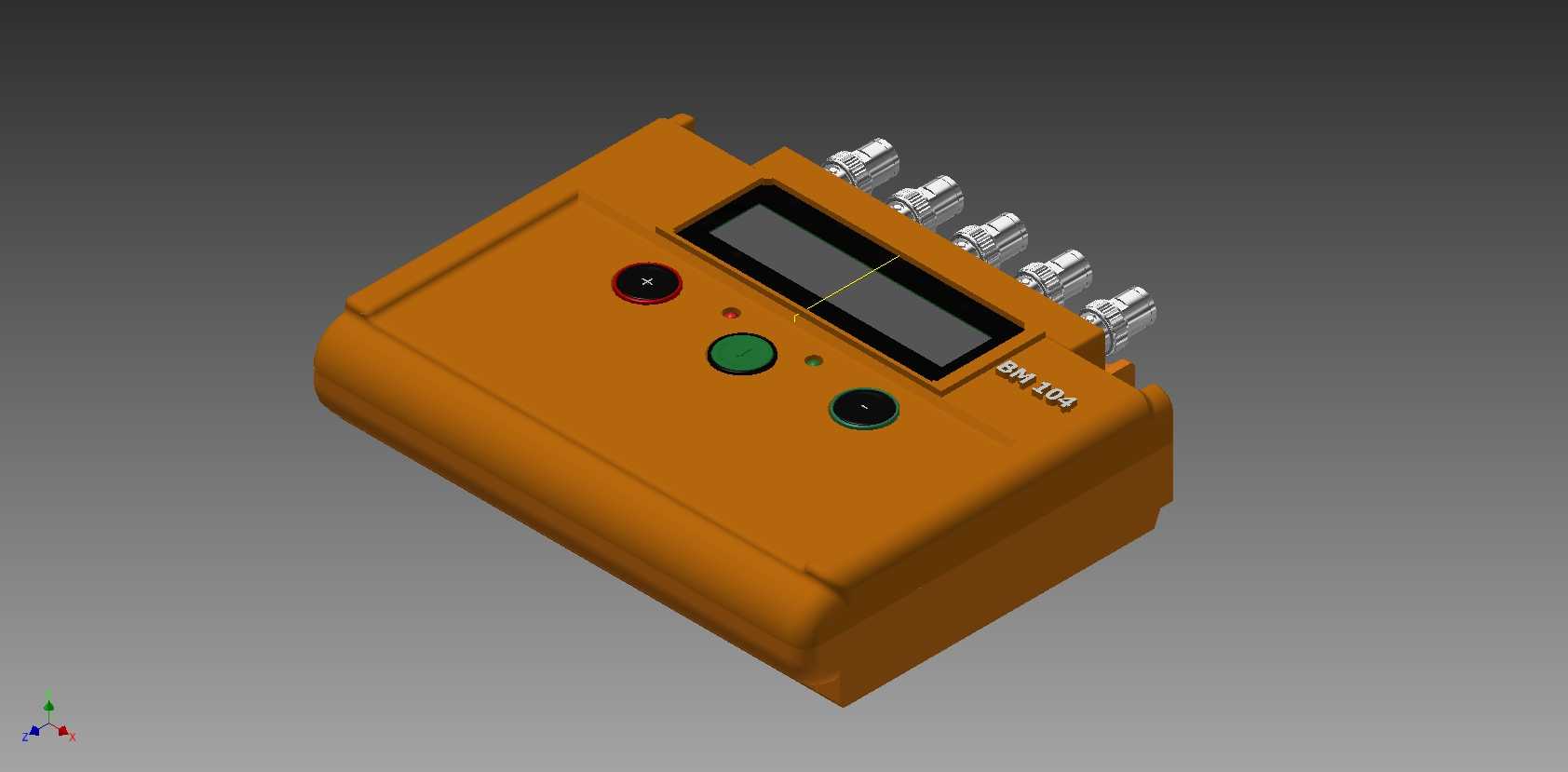

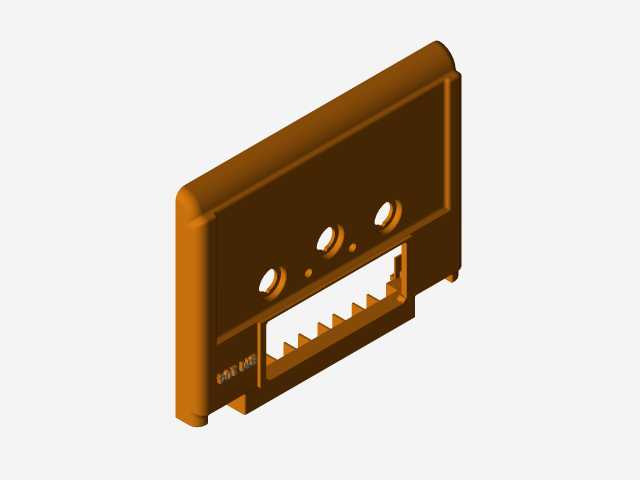

　　从功能布局来看，壳体正面预留了三个功能按键的安装位，分别对应电源启动、功能确认、参数复位三个高频操作点位，按键孔位周边做了0.3mm的凸台设计，既可以给按键硅胶垫提供安装定位基准，也能避免日常使用中液体、灰尘顺着按键缝隙渗入壳体内部，防护等级可以满足IP54的基础要求，适配多数工业现场的复杂使用环境。壳体上半部分预留了显示屏的安装窗口，窗口周边做了下沉式台阶，刚好可以卡合显示屏的固定边框，不需要额外打胶就能实现屏幕的预固定，后续组装时只需要在背部加装两个M2的自攻螺丝就能完成屏幕的锁紧，装配效率比传统粘胶方案提升40%以上。

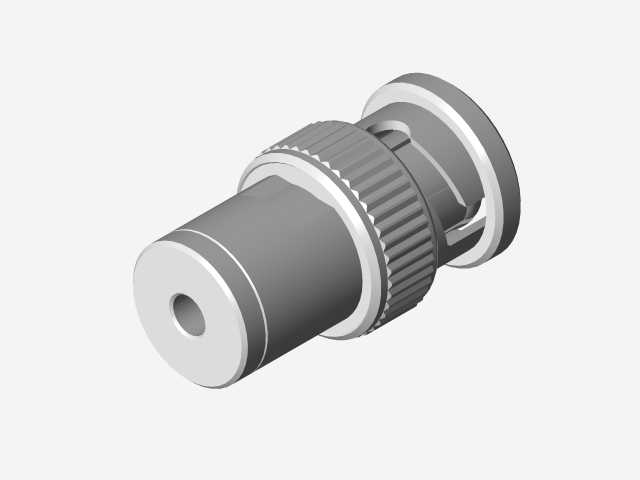

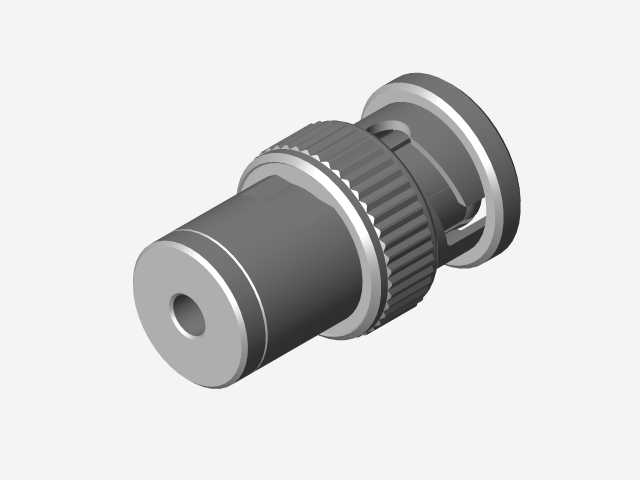

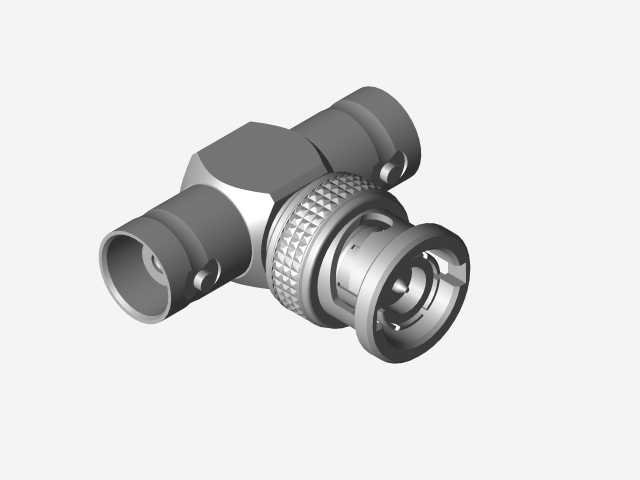

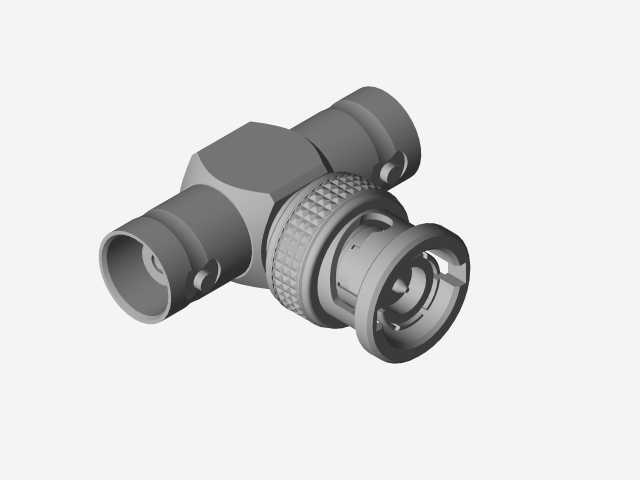

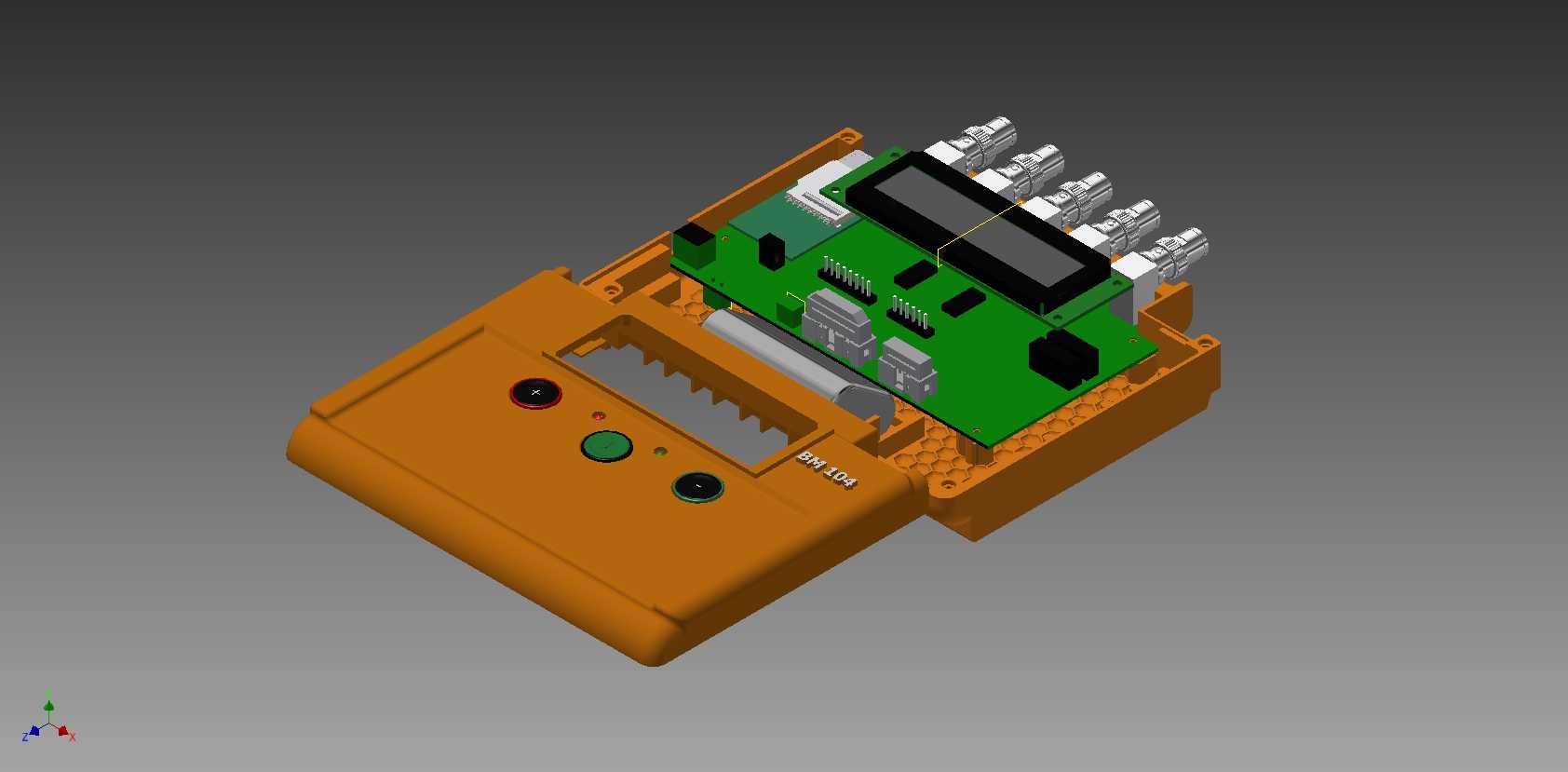

　　壳体内部的安装空间做了分区设计，主板安装区域预留了1.2mm的支撑柱，支撑柱顶端做了火山口结构，避免螺丝锁附时出现塑胶柱开裂的问题，支撑柱高度统一为6mm，刚好给主板背面的贴片元件留出足够的安全间隙，不会出现元件顶壳的问题。接口区域布置在壳体的顶端，一共预留了四个外接接口的安装槽位，槽位之间做了隔断筋，既可以增强接口区域的壳体强度，也能避免不同接口之间的信号干扰，接口位置做了内凹1.5mm的设计，外接插头插入后不会突出壳体轮廓，跌落时插头不会直接受力导致接口开焊。

　　设计过程中充分考虑了3D打印的工艺特性，所有壁厚统一设置为2mm，没有出现壁厚突变的区域，避免打印过程中出现翘曲变形，所有加强筋的厚度都控制在壁厚的60%以内，也就是1.2mm，防止筋位背面出现缩痕影响外观质量。壳体的合模面做在侧面的中分位置，没有出现倒扣结构，后续如果要开模量产，不需要做复杂的抽芯结构，模具结构简单，量产成本可以控制在较低水平。电池仓设计在壳体的下半部分，和主板区域之间做了隔断墙，电池仓预留了7号电池或者小型锂电池的安装空间，仓盖采用卡扣式固定，不需要额外螺丝，更换电池时只需要按压卡扣就能打开仓盖，操作十分便捷。

　　安装边界方面，壳体整体宽度控制在78mm，刚好符合成年人单手握持的最佳宽度范围，厚度为28mm，持握时手指可以自然环绕在壳体背部，背部做了微弧面处理，贴合手掌的自然曲线，不会出现硌手的问题。壳体总长度为142mm，重心设计在距离手持位置三分之一处，持握时不会出现头重脚轻的问题，长时间操作手腕也不会产生明显的酸胀感。所有安装孔位的位置度公差控制在0.1mm以内，主板、屏幕、按键安装后不会出现错位、卡滞的问题，组装时不需要额外修配就能直接装配到位。

　　壳体表面预留了丝印标识的平面区域，按键对应的功能标识、设备型号标识都可以直接丝印在该平面上，不需要做额外的凹凸字符，降低加工成本。壳体底部预留了挂绳孔的安装位，孔径为3mm，可以穿入标准的手腕挂绳，防止使用过程中设备滑落摔坏。内部走线区域预留了2mm宽的走线槽，主板和电池、屏幕之间的连接线可以顺着走线槽布置，不会出现组装时线材被壳体压伤的问题，走线槽位置还做了卡扣位，可以固定线材，避免设备晃动时线材移位拉扯焊点。
