手动模锻重装压力机结构设计

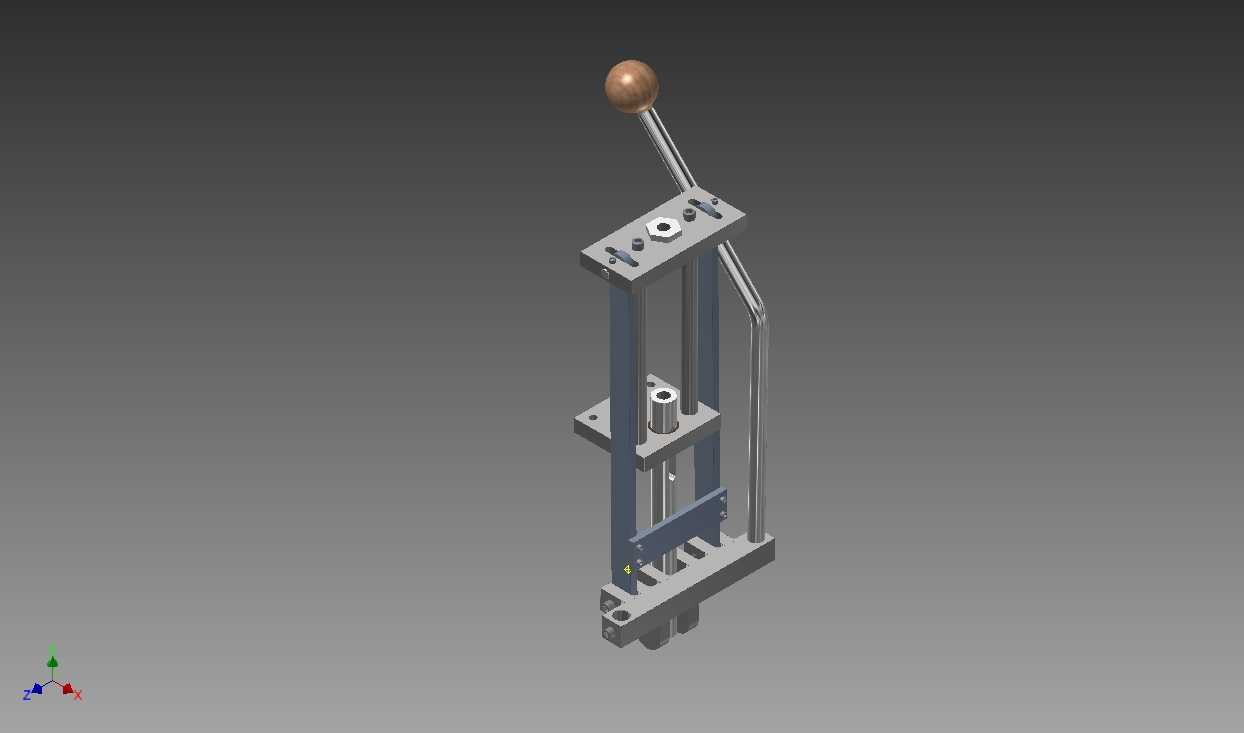

　　这款手动操作的模锻压力设备，核心依托杠杆增力原理实现小输入力下的大压装输出，整体采用立式框架式布局，主体承力结构由两根平行立式导柱搭配上下安装板组成刚性框架，导柱表面做磨削处理保证滑动副的运动顺畅度，避免压头下行过程中出现卡滞、偏载问题。操作端采用球形手柄搭配长力臂摇杆设计，操作人员握持施力时可借助力臂长度放大输入扭矩，通过摇杆连接的传动结构将摆动力转化为压头的垂直直线运动，压头与下方工作台的同轴度通过导套与导柱的配合精度保证，压头安装位预留标准装夹接口，可根据不同加工需求更换对应规格的压头、模具镶件，适配不同尺寸工件的压装、模锻作业需求。

　　从实际应用场景来看，这类手动压力设备无需外接动力源，整体占地尺寸紧凑，安装时仅需通过底部安装板的四个固定孔将设备锁紧在水平工作台面上即可，不需要复杂的地基预埋、管线布设作业，适合小型维修车间、教学实训实验室、五金加工小作坊的零散小批量压装作业使用，可完成小型零件的压装成型、过盈配合件装配、薄金属件的校直、小规格锻件的手工模锻等工序，相比大型电动、液压压力设备，它的投入成本低、维护简单，不存在液压油泄漏、电路故障等运维问题，日常仅需定期给导柱、铰接转动部位涂抹润滑脂即可保证长期稳定运行。

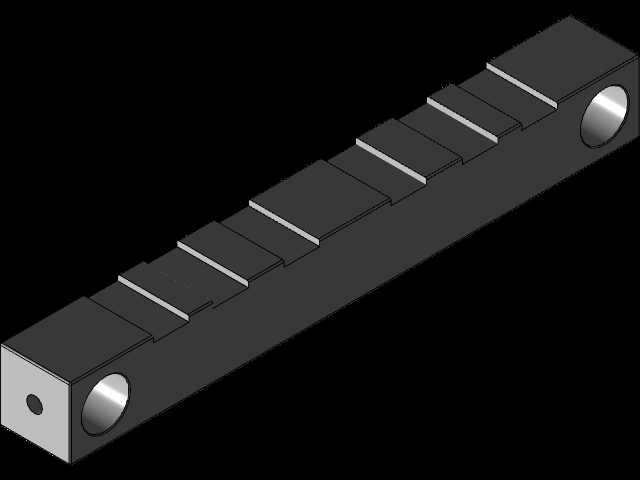

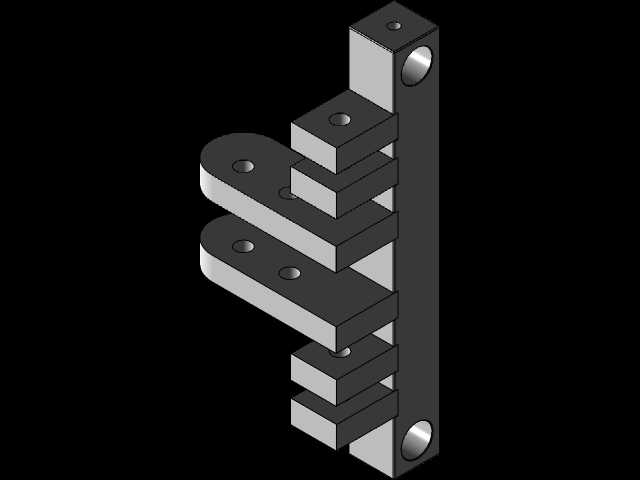

　　设计过程中，整个传动链路的铰接点都采用销轴加衬套的结构，衬套选用耐磨铜合金材质，降低长期反复摆动带来的铰接位磨损量，避免使用一段时间后出现传动间隙过大、压头下压精度下降的问题；设备侧面设置的导向杆与压头滑座相连，可限制压头的转动自由度，保证压头始终保持垂直下行姿态，不会随杠杆传动出现周向转动，保障压装作业的位置精度。工作台面设置有定位槽与安装螺孔，可快速装夹定制的定位工装，针对特定批量工件实现快速定位装夹，减少单件作业的辅助对位时间。

　　从安装边界来看，设备整体高度适配常规站立操作的人机工程高度，操作人员站立时手部自然握持球形手柄即可完成施力操作，不需要过度抬臂或者弯腰，长时间作业的疲劳度更低；设备整体宽度控制在小范围区间，放置在常规钳工台面上不会占用过多操作空间，台面上剩余区域可用于放置待加工工件、工具、检测量具等，适配小型作业空间的布局需求。框架结构的受力经过校核，在额定压装力工况下，立式导柱的变形量控制在弹性变形允许范围内，不会出现永久变形导致的设备精度失效，压头的行程范围覆盖常规小型零件的压装高度需求，行程上下端都设置有限位结构，避免操作时超出行程导致传动结构卡死、零件损坏。

　　这类手动压力设备的结构逻辑清晰，所有零件都采用常规机加工工艺即可制作，没有复杂的异形曲面或者特殊加工要求，适合作为杠杆机构教学的实物案例，也可作为小型加工场景的实用工装设备使用，针对不同的压装力需求，还可通过调整杠杆力臂的长度、导柱的直径参数来调整设备的额定负载，拓展其适用的作业场景。在实际使用过程中，操作人员可通过控制手柄的摆动幅度精准控制压头的下行距离，相比电动压机的固定行程，手动操作的可控性更强，针对过盈量较小的精密零件装配，可缓慢施力避免压装力过大导致零件压损，这也是手动压机在小型精密零件装配场景中始终保有应用空间的核心原因。设备的外露结构件都做了倒角处理，没有尖锐的棱角，避免操作过程中出现磕碰划伤的安全隐患，所有铰接部位的销轴端部都设置有防脱卡簧，避免长期使用过程中销轴窜动脱落导致的设备故障或者安全问题。
