车间物料转运立式栏板手推台车

　　这款手推台车的设计初衷，是解决机加工车间、装配工位旁长条状工件、杆状毛坯件短距离转运时易滚落、码放混乱的痛点，日常生产场景里，像轴类毛坯、铝型材下料件、细长工装杆件这类物料，用普通平板手推车转运时，往往需要额外绑带固定，遇到转弯、过地面接缝时很容易滑落，既耽误转运效率，也存在工件磕碰变形、砸伤作业人员的安全隐患，这款带立式挡杆的台车就是针对这类场景做的定向优化。

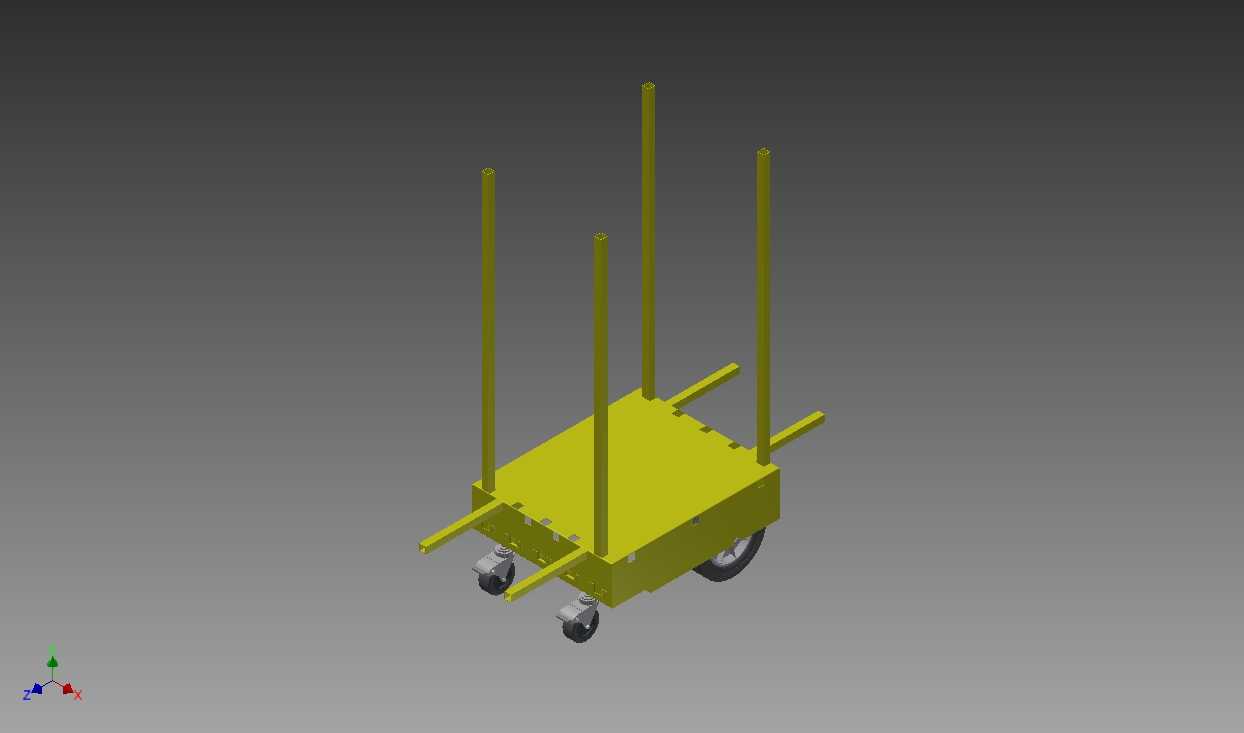

　　从结构功能来看，台车采用低重心平板承载底座，底座采用框架式焊接结构，内部预留了加强筋排布空间，承载面做了防滑处理，避免放置的物料在推送过程中出现横向滑移；四根立式挡杆采用快拆式安装结构，挡杆与底座的安装座采用间隙配合，不需要额外紧固件，当需要转运大尺寸平板类物料时，可以直接将挡杆向上拔出，快速切换为普通平板推车使用，适配不同形态物料的转运需求。底座前端设置的两个横向伸出短杆，一方面可以作为推送时的辅助扶手，在重载工况下作业人员可以双手握持短杆发力，另一方面也能作为临时挂点，悬挂料盒、工具袋等小型工装附件，方便转运时携带配套的安装工具、检测量具。

　　行走机构的配置上，台车采用定向轮与万向轮组合的布局，靠近扶手侧的两个脚轮为带刹车的万向轮，另一侧为大直径定向轮，这种布局既保证了直线推送时的行进稳定性，过车间过道转弯时也能灵活转向，遇到坡道、临时停靠工位时，踩下万向轮的刹车踏板即可将台车固定在指定位置，不会出现溜车问题。脚轮的安装座采用加厚钢板冲压成型，与底座框架采用焊接加螺栓紧固的双重连接方式，避免长期重载使用后出现轮座变形、脱落的问题，轮面采用聚氨酯材质，行走时不会刮伤车间环氧地坪，同时具备一定的减震效果，转运精密加工后的细长轴类工件时，能减少路面颠簸带来的工件磕碰损伤。

　　设计过程中重点考量了安装边界与操作人机工程，台车的整体宽度控制在650mm以内，刚好适配车间多数设备的操作门宽度、标准人行通道的通行尺寸，不需要对现有车间通道做拓宽改造就能直接投入使用；立式挡杆的高度设置为1100mm，这个高度刚好到成年作业人员的腰腹位置，码放物料时不需要过度抬高手臂，取放物料的操作幅度更小，能降低长期重复作业的疲劳感，同时挡杆高度不会遮挡作业人员推送时的前方视线，推送过程中能清晰观察到前方的通道状况，避免碰撞到工位旁的设备、物料架。底座的承载面离地高度设置为280mm，配合脚轮的安装尺寸，码放物料时不需要过度弯腰，符合车间作业的人机操作尺寸要求。

　　从实际使用的适配场景来看，这款台车除了常规的生产车间物料转运，也可以作为装配线旁的临时物料暂存台使用，立式挡杆可以对长条状物料起到分隔作用，不同规格的杆件可以靠在不同挡杆旁分类摆放，装配取件时不需要反复翻找，能提升工位旁的物料整理效率。底座框架的侧边预留了标签安装位，可以粘贴物料标识、工位编号，方便车间做5S管理时的定点定位。整体结构没有复杂的传动部件，日常维护只需要定期给脚轮轴承加注润滑脂即可，不需要复杂的保养流程，适合工厂车间高频率、重载的使用工况。在结构强度校核上，底座框架的型材壁厚、焊接坡口都做了对应优化，额定承载状态下底座的最大变形量控制在1.5mm以内，不会出现长期使用后底座凹陷、挡杆安装座错位的问题，立式挡杆采用空心型材制作，在保证抗侧向推力强度的前提下，尽可能降低了台车自身重量，空载推移时更加轻便，作业人员单人即可完成空载移位、转向操作。
