摩托车前叉转向总成结构设计

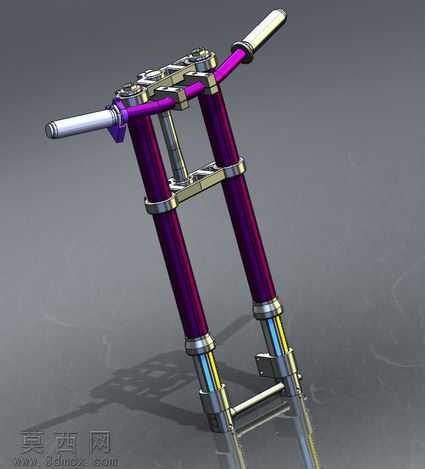

本作品为摩托车前部核心的前叉转向悬挂总成三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先搭建整车前部的安装定位基准框架，再逐一拆分构建各个子部件，确保各零件间的装配公差、运动间隙符合摩托车实际的工程设计要求。模型完整还原了正置式液压前叉的核心结构，包含两根平行布置的减震套筒主体、上下联板固定结构、方向柱转轴组件、车把安装基座以及横向稳定拉杆等关键部件。在材质与渲染表现层面，针对不同部件的实际材质属性做了精细化的材质参数调整：减震外筒采用高光泽紫色金属烤漆材质，调整了金属漆的珠光颗粒密度与反射粗糙度，还原烤漆表面的细腻光泽与深邃色彩表现；内部的减震芯杆、上下联板、固定箍环、车把管等金属结构件，分别赋予了镀铬亮面金属、哑光铝合金、拉丝不锈钢三种不同的金属材质，通过调整金属度、反射强度、表面划痕细节参数，区分不同机加工零件的质感差异；车把握把位置采用哑光黑色橡胶材质，添加了细微的表面颗粒纹理，模拟橡胶握把的防滑触感。结构设计上，两根减震套筒通过上下两组金属固定箍环与联板结构刚性连接，下部设置横向连接拉杆提升前叉整体的抗扭刚性，避免转向过程中套筒出现形变偏移；方向柱与上联板采用一体化的定位结构，预留了与车架转向立管的装配配合间隙，能够完整模拟实车的转向转动动作；车把安装座设置了可微调的夹持结构，还原实车可调整车把角度的实用设计。渲染阶段采用了工作室柔光布光方案，主光源从侧上方45度角投射，搭配底部的反光板补光，弱化金属表面的生硬反光，同时添加柔和的环境遮蔽效果，清晰展现前叉总成的层级结构与零件间的装配关系，所有零件均做了实体化建模，未使用面片替代结构，可直接用于结构验证、改装方案演示或者3D打印样件制作的参考。
