哈雷双凸轮发动机HTCC活塞三维建模作品

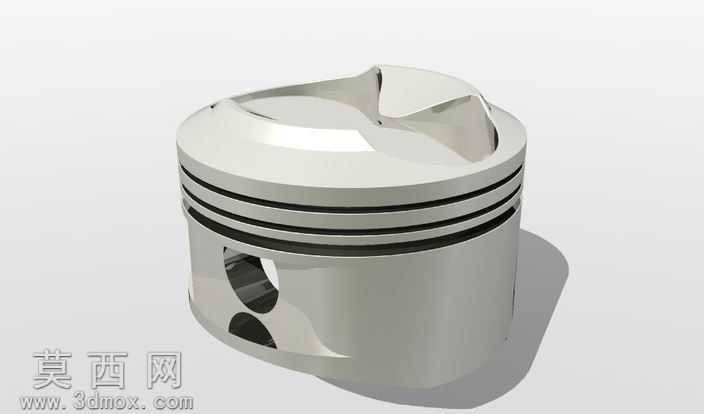

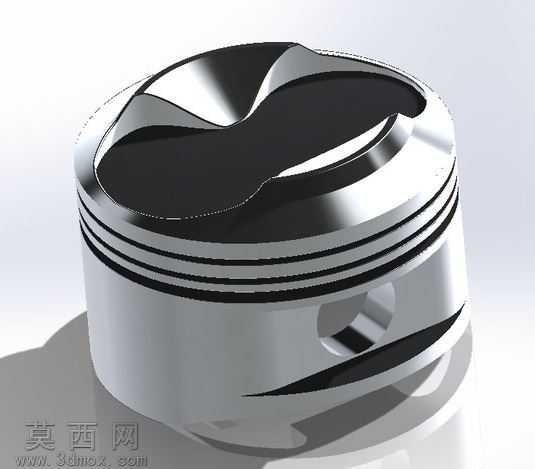

本作品为哈雷双凸轮发动机配套的HTCC活塞三维建模成果，建模过程依托主流三维设计软件完成，全程遵循内燃机活塞的真实工程设计逻辑，精准还原该款高性能活塞的全部结构细节。建模初期先梳理HTCC活塞的核心设计特征，该款活塞采用高压缩比燃烧室适配的凹顶造型，顶部的异形曲面轮廓完全匹配哈雷双凸轮发动机的燃烧室布局，可在工作过程中形成合理的挤气涡流，提升油气混合效率，建模时通过多截面曲面放样、曲率连续衔接的方式构建顶部曲面，反复校验曲面的光顺度，避免出现应力集中的棱角结构，确保曲面精度满足后续数控加工或仿真分析的使用要求。活塞环槽区域采用参数化建模方式，三道环槽的宽度、深度、槽岸高度均严格参照实物的工程尺寸设定，每道环槽的倒角、退刀结构都做了精细化还原，保证活塞环装配后的密封性能符合设计标准。活塞销座部分采用对称式加强结构设计，建模时对销孔的同轴度、销座与活塞主体的过渡圆角做了重点优化，通过圆角过渡、局部加厚的方式分散活塞工作时承受的交变冲击载荷，提升零件的结构强度。裙部区域的微椭圆造型、导向面的弧度都经过精准调校，既还原了实物的减摩设计特征，也保证活塞在气缸内往复运动时的导向稳定性。材质渲染阶段，活塞主体采用高硅铝合金的材质参数，还原金属材质的细腻银白金属光泽与轻微磨砂质感，顶部燃烧室区域做了深色耐高温涂层的材质区分，环槽、销孔等加工面做了高光金属质感处理，通过光影渲染突出零件的结构层次感，清晰展现各部分的结构特征。整体建模过程兼顾了外观还原度与工程实用性，所有结构特征都符合内燃机活塞的设计规范，可用于发动机结构教学、改装方案演示、虚拟装配仿真等多种场景，完整呈现了高性能摩托车发动机活塞的设计特点与结构逻辑。
