PRP风格大排量拖曳式三轮摩托设计

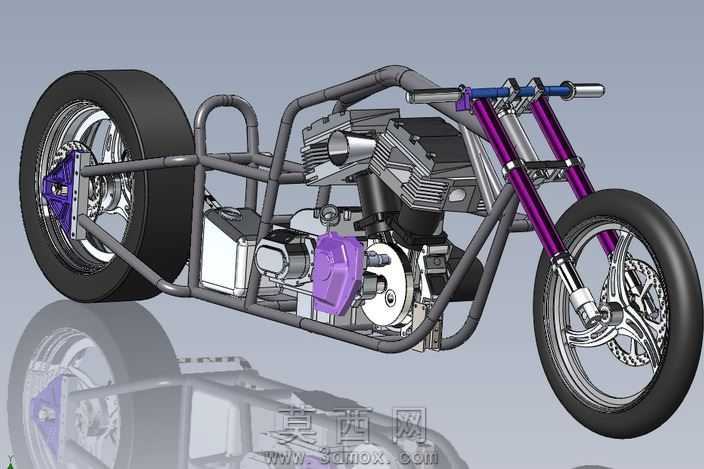

该作品为定制化拖曳风格三轮机车的三维建模设计，整体采用Solidworks完成全参数化建模，所有零部件均按照实际加工精度设定小数位公差，确保模型可直接对接生产制造环节。建模过程中首先完成主车架的空间管线搭建，采用铬钼钢钢管桁架式结构，通过三维草图绘制车架管线路径，再以扫描特征生成等壁厚钢管实体，对车架弯折、焊接衔接位置做了圆角过渡处理，还原真实弯管加工的工艺特征。动力单元参考130CI到160CI排量的V型双缸发动机结构建模，完整还原了散热鳍片、缸头结构、离合边盖、启动电机等细节，对发动机安装吊耳位置做了适配性调整，匹配侧置另一根杠杆配置的传动布局，同时预留了拖动管道排气、单收集腔排气系统的安装位，可支持不同排气方案的改装测试。行走系统部分，前轮采用倒置前叉结构，前叉外管做了紫色金属漆材质渲染，搭配双碟刹盘、径向卡钳与辐条式铝合金轮毂；后轮采用宽体拖曳专用轮胎，单侧配备大尺寸刹车卡钳与封闭式轮毂，后轮轴位置做了加强结构设计，匹配大马力输出下的载荷需求。前转向系统保留了经典哈雷风格的高把设计，车把、握把、上联板均做了金属镀铬材质处理，车架主体为哑光黑金属质感，发动机部分做了银色金属与黑色塑料件的分色处理，紫色装饰件覆盖前叉、发动机侧盖位置，形成鲜明的视觉对比。设计目标是打造符合PRP赛事风格的直线拖曳机车，在不改动发动机底部结构的前提下完成移植适配，前后轮分别采用12英寸与8英寸的轮径配置，所有部件均按照真实改装配件的尺寸建模，既满足三维设计阶段的结构验证需求，也可直观呈现实车改装完成后的拖曳带倍、马力数字等性能呈现效果，为后续的实车弯折、焊接、组装工序提供精准的三维参照。
