拱形顶拼接式户外储物箱体结构设计

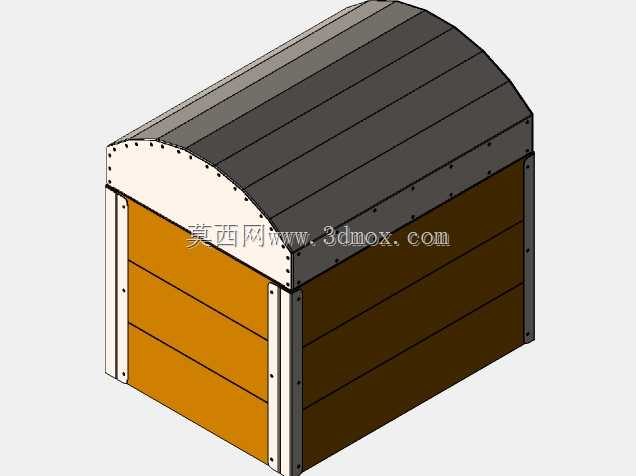

这款拱形顶拼接式储物箱体，主要面向户外零散物料、工具配件的定点存储场景，常见于厂区工位旁、户外作业临时存放点、庭院工具收纳区域，用来隔绝雨水、扬尘对存放物件的侵蚀，相比普通平盖箱体，拱形顶盖的导水性能更优，降雨时不会在顶面形成积水，减少接缝处的渗水概率。从结构设计逻辑来看，整体采用分块拼接的钣金装配方案，没有采用整体折弯成型的工艺，所有壁板、顶板都拆分为独立的条形板件，板件之间通过侧边的加强立柱连接，接缝处预留均匀的铆接孔位，装配时不需要复杂的焊接工装，现场通过标准铆钉即可完成整体组装，后期如果单块板件出现磕碰变形，也可以单独拆卸替换，降低维护成本。箱体正面设置了可开合的门板结构，门板同样采用分块横向拼接的形式，门板侧边与立柱之间预留了转动配合的安装间隙，不需要额外加装复杂的合页结构，依靠板件边缘的折边即可实现转动限位，门板关闭后可以通过外置锁具完成锁闭，避免存放物品遗失。尺寸设计上，整体宽度适配常规人工存取的操作范围，高度控制在成年人站立时无需垫脚即可开启门板取放物件的区间，拱形顶盖的弧度经过测算，顶面坡度满足快速导水的要求，不会出现积水兜水的情况，安装时只需要平整的硬化地面即可放置，不需要额外做预埋固定结构，底部预留了10mm左右的离地间隙，避免地面潮气直接侵蚀箱体底板。设计过程中特意规避了复杂的曲面成型工艺，所有板件都是平板折弯加工，不需要开模冲压，小批量生产时加工成本更低，板件之间的连接孔位全部做了等间距排布，加工时可以通过数控冲床一次成型，装配时孔位对位容错率高，普通作业人员参照装配示意图即可完成整机组装，不需要专业的结构安装人员到场操作。箱体侧壁的板件采用内外叠边的拼接形式，叠边处预留了密封胶条的安装槽，实际使用时可以在槽内嵌入橡胶密封胶条，进一步提升箱体的防尘防水性能，应对户外复杂的天气变化。
