长条形冲孔通风防护钣金构件

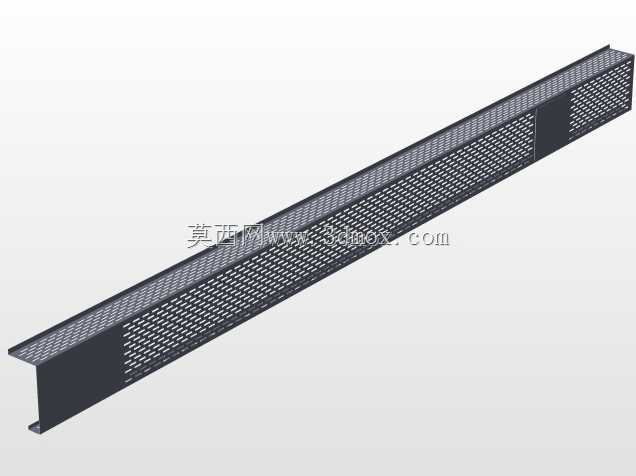

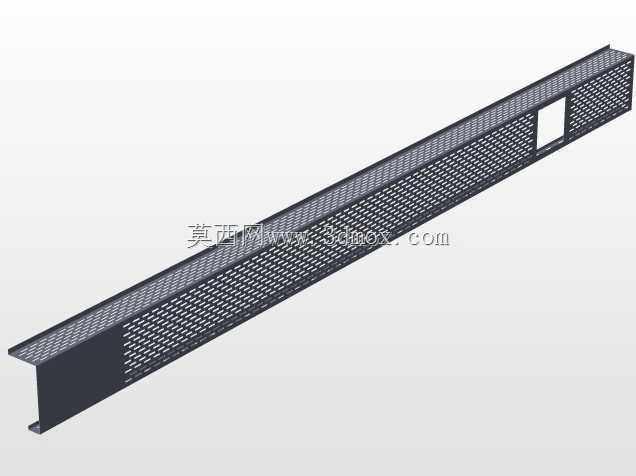

　　这类长条形冲孔钣金构件，在通讯设备配套、户外机柜布线、电子设备散热通道搭建场景中十分常见，日常做通讯基站配套结构设计、室内通讯设备走线布局时，经常会用到这类兼具防护与通风功能的构件。从结构形态上看，整体采用等截面长直型材设计，单侧带折边安装位，主体板面做了均匀阵列的冲孔处理，冲孔区域占主体板面的七成以上，既能保证气流顺畅通过，满足设备运行时的散热通风需求，又能通过连续的金属板面阻挡大尺寸异物进入设备内部，避免鼠虫、杂物触碰内部线路或元器件造成故障。

　　设计这类构件时，首先要匹配安装场景的边界尺寸，长向尺寸需要完全覆盖需要防护的走线槽或设备通风口区域，折边的宽度要适配现场常用的自攻螺丝、抽芯铆钉的安装间距，通常折边上会预冲对应的安装孔位，孔位间距控制在150-200mm区间，保证安装后构件不会因为长跨距出现翘曲变形。冲孔的孔径选择也有讲究，不能过大否则失去防护作用，也不能过小导致通风阻力上升影响散热效率，常规通讯场景下选用3-5mm的圆孔做正三角阵列排布，既能保证60%以上的开孔率，又能阻挡直径6mm以上的异物穿过，刚好满足IP3X的防护等级要求，适配多数室内通讯设备的防护标准。

　　构件的截面采用C型折边结构，两侧的折边高度根据防护深度调整，常规应用下折边高度在30-50mm区间，既可以完全罩住外露的线缆接头、接线端子，又不会因为折边过高占用过多设备内部的安装空间。板面的非冲孔区域通常设置在构件两端以及安装对接位置，这部分保留整板结构，一是为了提升构件两端的结构强度，避免长构件在搬运、安装过程中出现端部变形，二是可以在对接位置预留足够的打胶、螺丝固定空间，保证多段构件拼接时的接缝平整，不会出现错位漏缝的问题。

　　实际应用中，这类构件常作为通讯机柜顶部的通风罩、走线架的外侧防护板、壁挂通讯设备的底部散热挡板使用，安装时通过折边上的预冲孔直接固定在机柜框架或墙面安装条上，不需要额外做复杂的连接结构，拆装维护十分方便。做三维建模时，需要重点控制折边的折弯半径，常规1.2-1.5mm厚度的冷轧钢板材质，折弯内R取0.8-1mm即可，避免折弯处出现开裂或回弹变形；冲孔阵列要做等距约束，保证整个板面的冲孔排布均匀，不会出现局部孔位疏密不一的问题，同时要注意冲孔与折边的距离至少保留2倍板厚的距离，避免折弯时孔位被拉扯变形。另外构件表面通常做喷塑处理，建模时不需要额外刻画喷塑层厚度，只需要在结构尺寸上预留0.1mm的涂层余量即可，保证安装时不会因为涂层厚度导致装配间隙不足。

　　从安装边界来看，这类构件的宽度方向尺寸需要比被防护区域宽出10-15mm，保证两侧有足够的搭接量，避免安装后出现边缘漏空；长向尺寸如果需要多段拼接，每段构件的端部要预留10mm的重叠搭接位，拼接处的冲孔要对齐，保证通风效果不受拼接影响。对于需要经常拆卸维护的场景，还可以在折边位置加装快拆卡扣结构，不需要工具就能快速拆下构件，方便后期对内部线缆、设备进行检修更换。这类构件的结构看似简单，但在实际通讯设备配套中，对尺寸精度、结构强度、通风效率的平衡要求很高，建模时需要充分考虑钣金加工的工艺特性，避免出现无法折弯、冲孔距离过近、安装孔位错位等工艺问题，保证设计出的构件能够直接适配常规钣金加工流程，不需要额外做工艺调整就能批量生产。
