侧开式金属防护储物箱体结构设计

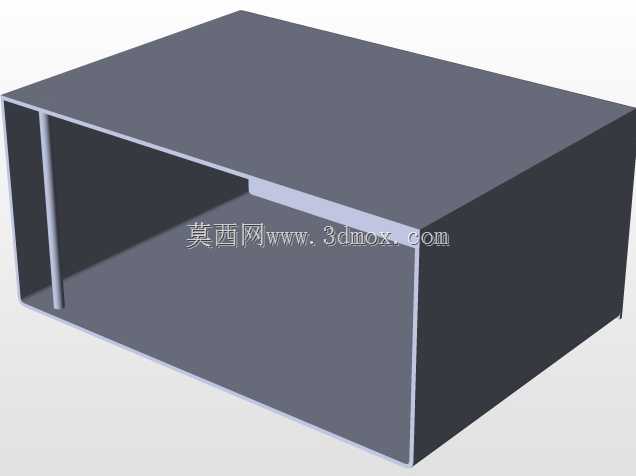

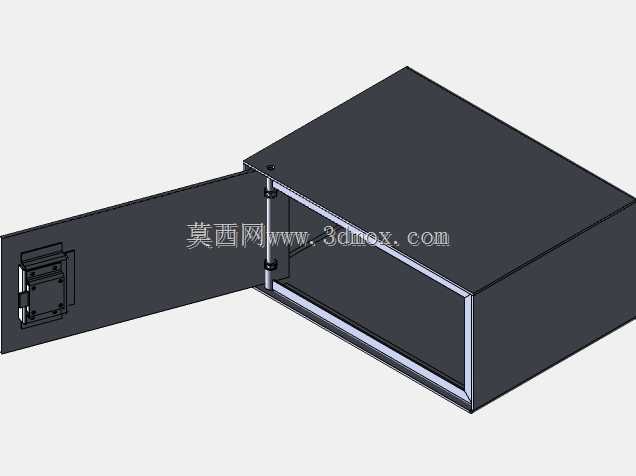

　　这款侧开式金属防护储物箱体，主要面向工业现场小型贵重工器具、精密检测配件、现场运维关键备件的定点存储场景，在车间工位旁、设备运维点、户外通讯基站侧、实验室边角区域都能适配安装，替代传统开放式置物架与普通塑料储物盒，解决小尺寸高价值物件存放时易落灰、易被误碰、易受潮损坏的实际问题。从结构设计逻辑来看，整体采用一体式折弯钣金作为主体框架，箱体主腔体为规则矩形结构，四个边角均做了小半径圆角折弯处理，既避免钣金锐边造成的人员划伤，也能提升箱体整体的抗形变能力，当侧边受到轻微外力撞击时，折弯圆角可以分散应力，避免直角处出现焊缝开裂或者板材变形的问题。侧开式的柜门通过侧边的隐藏式合页与主腔体连接，合页内嵌在板材折弯形成的安装槽内，

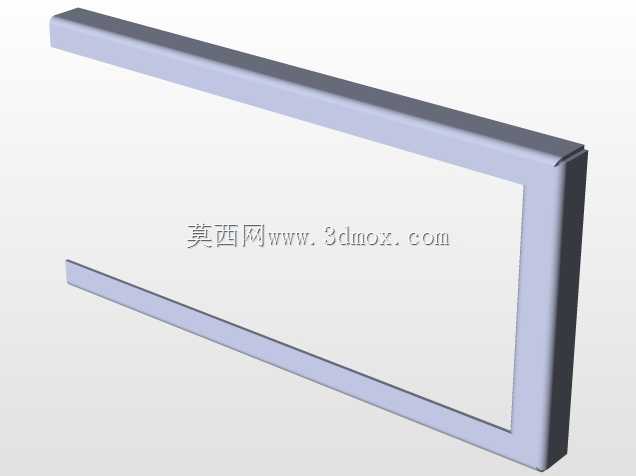

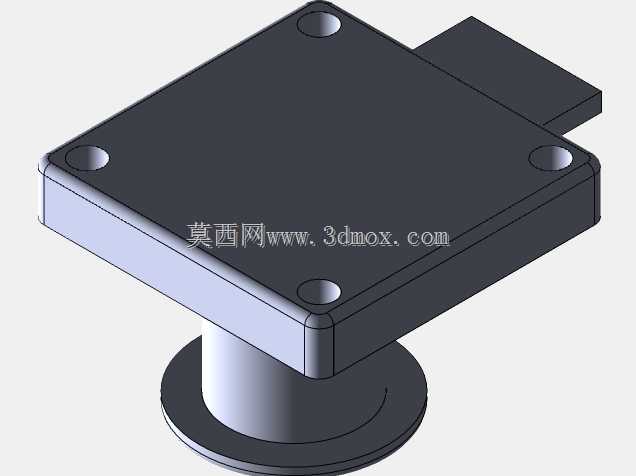

　　不会突出箱体外侧表面，既减少了外部磕碰对合页的损坏概率，也让箱体整体外观更整洁，安装时可以直接贴靠墙面或者设备侧壁固定，不需要额外预留合页的转动避让空间。柜门与箱体接触的位置，设计了一圈内嵌式的密封胶条安装槽，装配发泡密封胶条之后，柜门闭合时可以实现整圈贴合，能够阻挡大部分粉尘、飞溅的切削液以及日常潮气进入箱体内部，对存放的精密小物件起到基础防护作用。柜门内侧预留了锁具安装位，可以适配常规的弹子锁或者小型电子密码锁，满足不同场景下的防盗管控需求，不需要额外对板材进行二次打孔加工，拿到成品后直接装配锁具即可投入使用。从安装边界尺寸来看，箱体整体进深与宽度的比例控制在1:1.2左右，既不会因为进深过大导致内部深处的物件难以取放，

　　也不会因为宽度过大占用过多的墙面安装空间，箱体背部预留了四个挂装孔位，孔位间距符合常规墙面膨胀螺丝的安装标准，可以直接挂装在混凝土墙面、金属型材支架或者设备外壳的预留安装面上，安装时只需要在固定面打好对应尺寸的膨胀螺丝，将箱体挂装孔对准螺丝卡入即可完成固定，不需要额外制作复杂的安装支架。箱体内部没有设置固定的分层隔板，预留了可调节层板的安装卡槽，用户可以根据存放物件的实际高度，自由搭配金属层板或者防静电泡棉内衬，灵活调整内部存储空间的划分，比如存放小型精密量具时，可以在底部铺设防静电泡棉，避免量具磕碰损坏；存放零散的小型五金配件时，可以加装分隔式层板，将不同规格的螺丝、接头分类存放。在板材选型上，主体结构采用1.

　　2mm厚度的冷轧钢板，通过折弯、焊接、打磨、喷塑工序成型，表面喷塑层厚度控制在60-80μm，具备基础的防锈防刮能力，在普通工业车间环境下长期使用不会出现表层脱落或者生锈的问题。柜门的转动限位做了针对性设计，最大开启角度可以达到110度，既能够保证柜门完全打开后，内部物件取放不会被柜门遮挡，也设置了转动限位结构，避免柜门开启角度过大导致合页受力变形，延长合页的使用寿命。在实际使用场景中，这类箱体可以直接固定在生产工位的立柱旁，用来存放该工位专用的检测量具、专用工装配件，避免工器具随意放置导致的丢失或者损坏；也可以安装在户外通讯设备机柜的侧边，用来存放基站维护用的专用钥匙、小型检测工具，方便运维人员现场作业时快速取放；还可以在实验室的实验台侧边安装，用来存放小型实验配件、专用记录工具，保持实验台面的整洁。设计过程中特意规避了复杂的曲面结构，所有折弯边均为直线折弯，加工时不需要特殊的成型模具，普通钣金加工厂通过常规的数控折弯机、激光切割机即可完成所有板材的下料与成型加工，加工成本可控，适合小批量定制生产。箱体的闭合缝隙控制在1mm以内，既保证了柜门开关的顺畅性，不会因为板材加工误差出现柜门卡滞的问题，也能避免过大的缝隙导致粉尘进入内部。柜门的把手采用内嵌式设计，不会突出箱体表面，避免过往人员磕碰受伤，也减少了外部物体勾挂把手导致柜门意外打开的概率。
