抽屉式辊轴导向收纳箱体结构设计

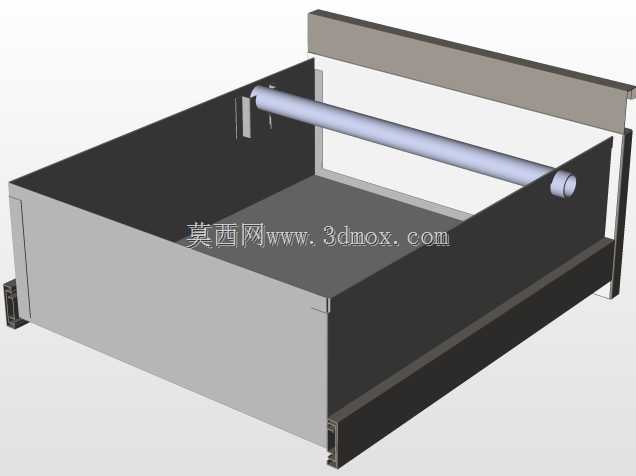

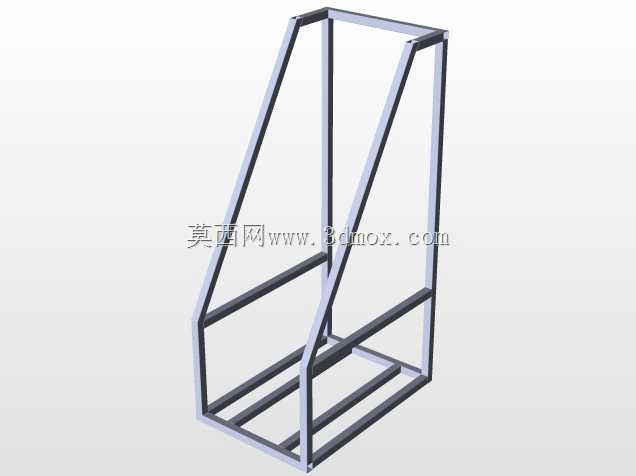

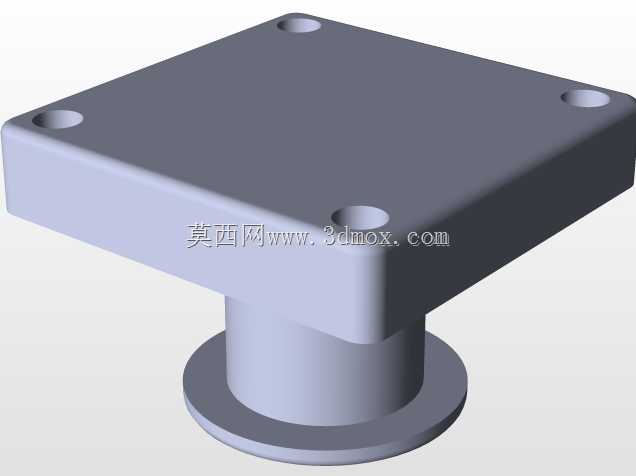

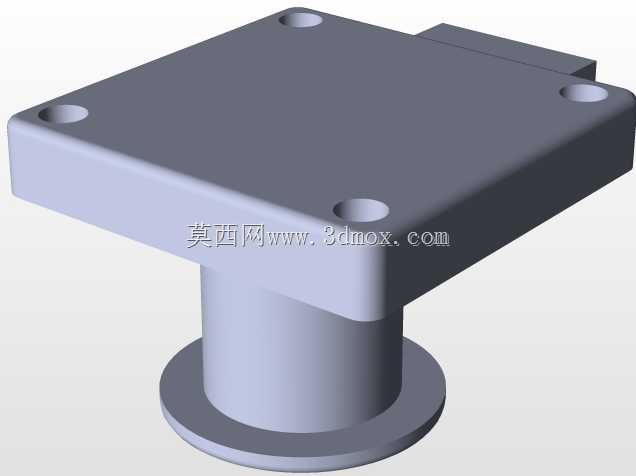

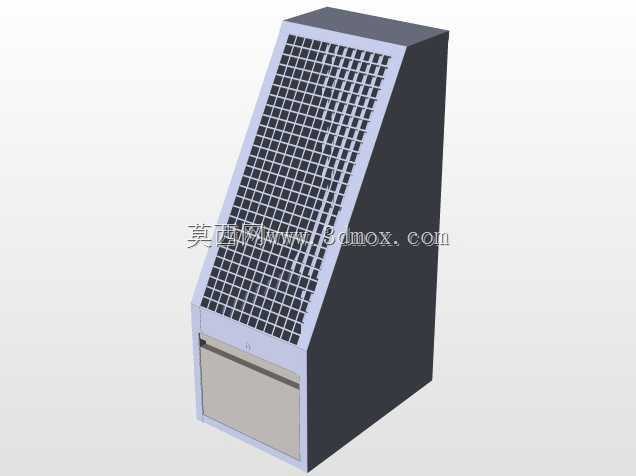

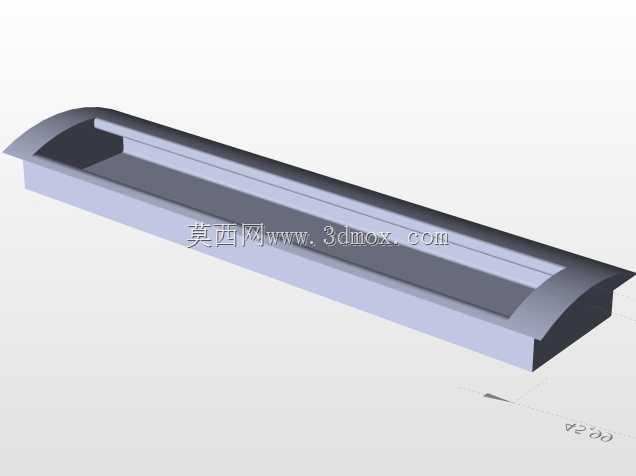

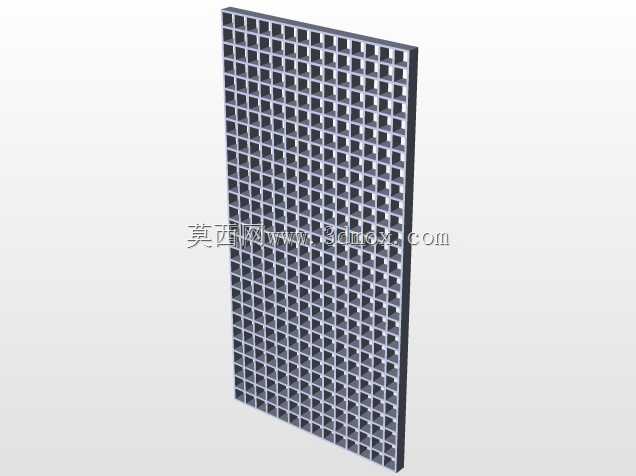

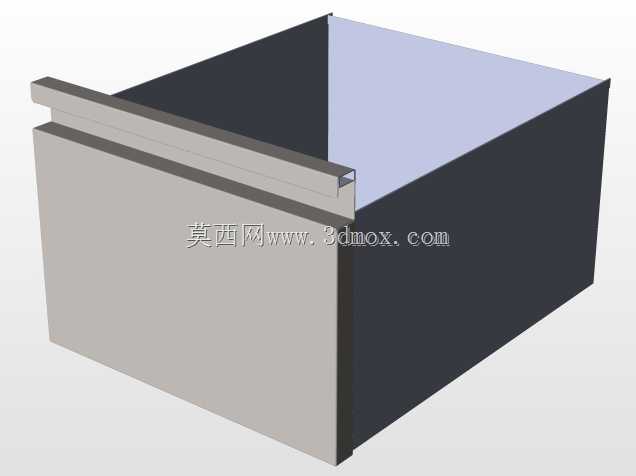

　　该结构属于抽拉式储物承载类构件，日常可嵌入通讯机房机柜、工位操作台侧腔、民用家具柜体等预留安装空间内使用，核心作用是承载零散工具、小型通讯配件、纸质运维记录文档等物品，通过抽拉动作实现储物空间的外露与隐藏，相比无导向的普通抽拉结构，其内置的横向辊轴能够大幅降低抽拉过程的摩擦阻力，避免长期使用后抽拉卡顿、侧板磨损变形的问题。从结构组成来看，整体采用钣金折弯拼焊成型的盒式主体，主体为三面围合、顶部与前部开放的槽型结构，后侧预留与安装腔内壁贴合的固定边，两侧板上部开设同轴的辊轴安装孔，用于穿装金属导向辊，导向辊两端采用轴用挡圈限位，辊身与安装腔内壁预设的导向滑槽接触，抽拉过程中辊身随抽拉动作转动，将滑动摩擦转化为滚动摩擦，

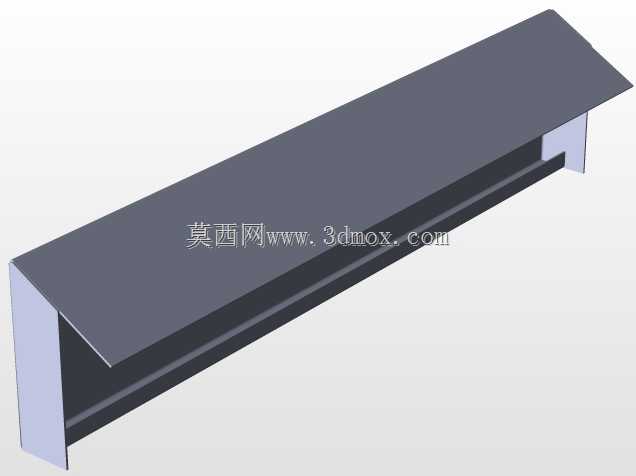

　　抽拉力可降低60%以上，即使承载重量达到额定上限，抽拉动作依旧顺畅无卡滞。设计阶段优先考虑了安装适配性，主体外侧尺寸严格匹配标准19英寸机柜的下部空余安装腔宽度，深度适配常规600mm深度机柜的内部可用空间，安装时仅需在柜体对应位置固定两侧的导向滑槽，将箱体整体沿滑槽推入即可完成装配，无需额外定制复杂连接构件，后期维护拆卸时仅需抽出箱体即可对内部存放物品进行整理，也可快速更换磨损的导向辊，无需拆解整个柜体结构。侧板与底板的连接采用折弯咬合加段焊的工艺，相比纯焊接结构，折弯咬合边能够分散承载时的应力，避免底板受重后焊缝开裂，侧板上部的翻边结构一方面提升了侧板的结构刚度，避免侧板受侧向力变形导致辊轴安装孔同轴度偏差，

　　另一方面翻边可作为抽拉行程的硬限位，当箱体抽拉至最大行程时，翻边与柜体前端的限位挡块接触，防止箱体整体从安装腔内滑脱掉落。导向辊的直径选取经过反复校核，若辊径过小，辊身与滑槽的接触应力过大，长期使用会导致滑槽表面压溃变形，若辊径过大则会占用过多箱体内部储物空间，最终选取的辊径尺寸兼顾了接触强度与空间利用率，辊身表面做镀锌钝化处理，具备基础的防锈耐磨能力，适配机房内多尘、湿度略高的使用环境。箱体底板采用整板折弯结构，无拼接缝隙，避免存放细小零件时从缝隙掉落，底板表面可根据使用需求粘贴防滑橡胶垫，防止抽拉过程中内部存放的物品滑动磕碰。在实际通讯运维场景中，这类抽拉箱体常被安装在通讯基站的综合机柜下部，用于存放水晶头、扎带、

　　光功率计备用配件、运维记录本等常用物料，运维人员作业时抽出箱体即可快速取放物料，推回后不占用机柜前部的操作空间，相比外置的储物盒，嵌入式的结构不会影响机柜整体的走线与散热，也不会额外占用机房的地面空间。结构设计时还考虑了加工工艺性，所有钣金折弯的内圆角统一选取为板厚的1.5倍，适配常规数控折弯机的刀具参数，无需定制特殊刀具即可完成加工，辊轴安装孔采用冲压一次成型，孔位精度控制在±0.1mm以内，保证两侧孔的同轴度，避免辊轴安装后出现卡滞。整体结构无复杂异形构件，所有零件均可采用常规钣金加工、普通圆钢切削工艺完成制作，加工成本低，适合批量生产应用，针对不同的安装场景，仅需调整主体的长宽高尺寸，辊轴与安装结构可保持通用化设计，大幅降低衍生型号的设计与加工成本。
