带电池仓的长条型红外遥控器主体结构

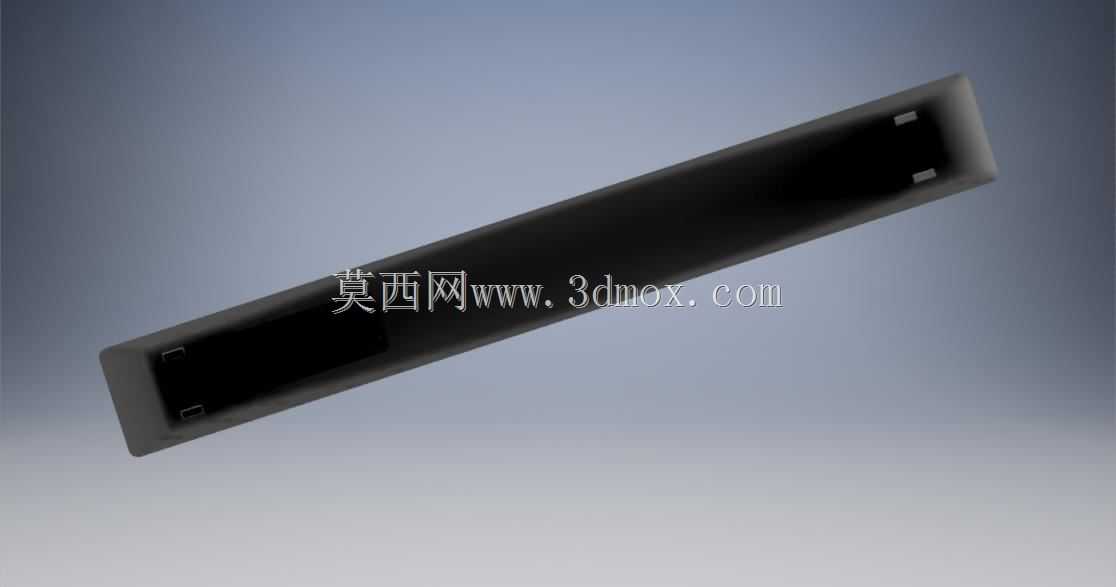

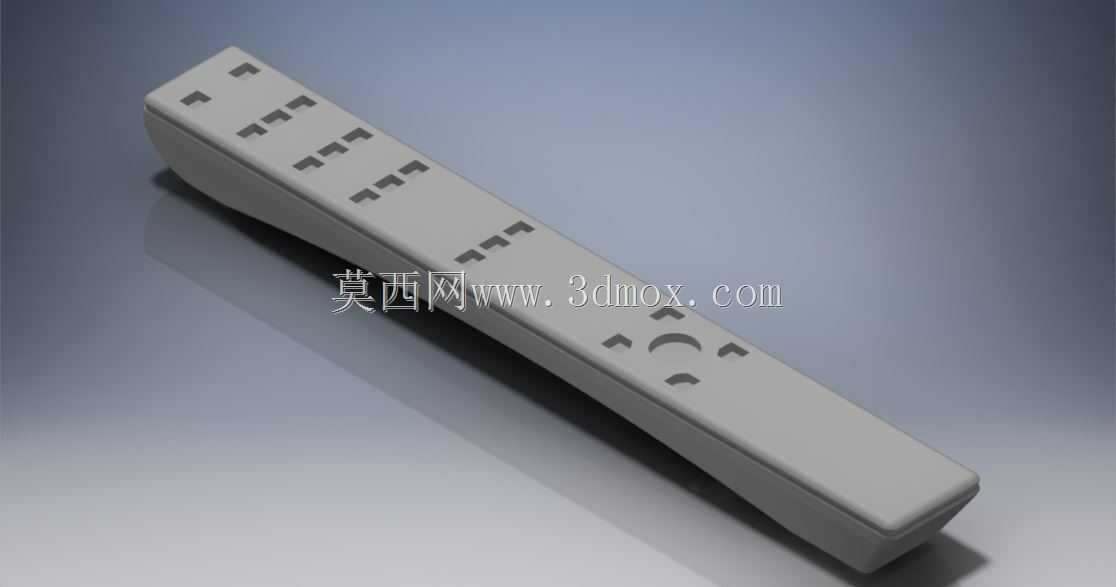

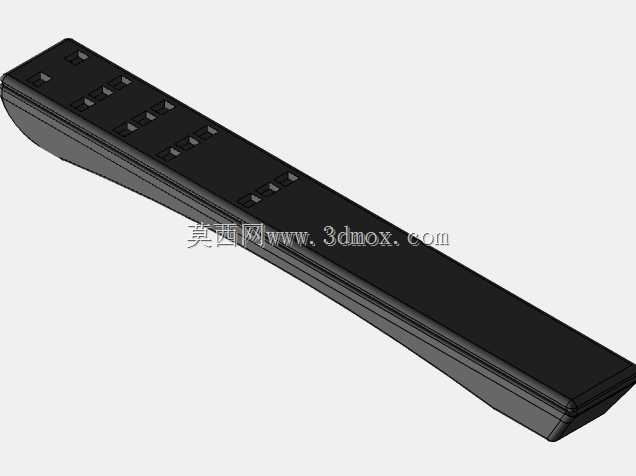

日常接触到的家电、影音设备、智能中控场景里，这类长条型红外遥控器是人机交互最常用的终端载体，本次建模的主体结构完整覆盖了手持握持段、按键排布区、红外发射端以及内置电池仓的全部结构边界，没有做多余的装饰性曲面，完全围绕量产装配的实际需求搭建结构。从实际使用场景出发，这类遥控器多采用单手握持操作，因此壳体侧面做了微小的弧度收窄，贴合手掌自然握持的曲线，避免长时间持握产生硌手的触感，整体长度控制在成年人手掌可完全覆盖的范围，宽度适配拇指自然活动的覆盖区间，厚度则围绕两节七号或单节九号电池的安装尺寸做边界约束，既保证电池可以顺利装入仓体，也不会让壳体过厚影响握持手感。设计思路上优先保证按键排布的合理性，表面的按键位按照功能分区做了矩阵式排布，靠近发射端的位置预留了红外发射头的安装沉孔，周边做了微小的定位凸台，方便红外透镜的装配卡合，不会出现装配偏移导致信号发射角度受限的问题。电池仓位于壳体握持段的内部，仓体周边做了加强筋结构，既可以提升壳体的抗摔强度，也能为电池弹片提供可靠的安装定位面，避免跌落时电池移位导致的接触不良问题。壳体的上下盖配合面做了止口结构设计，预留了超声波焊接或者卡扣装配的余量，不需要额外打螺丝就可以实现牢固装配，接缝处的错位公差控制在量产可实现的范围内，不会出现明显的合模缝影响外观。按键区域的每个按键孔位都做了微小的倒角，避免按键按压时出现卡滞，孔位的间距按照成年人手指的平均触控尺寸设置，不会出现误触相邻按键的问题。红外发射端的角度做了微小的上抬设计，保证手持操作时，红外信号可以直接指向设备接收端，不需要刻意调整手腕角度就能实现稳定的信号传输。整个壳体的壁厚保持均匀，没有出现壁厚突变的区域，避免注塑生产时出现缩痕、翘曲等缺陷，所有的转角位置都做了圆角过渡，既提升握持的舒适度，也能减少注塑过程中的应力集中问题，提升产品的抗跌落性能。
