木工夹持用可调式螺杆压紧木夹结构

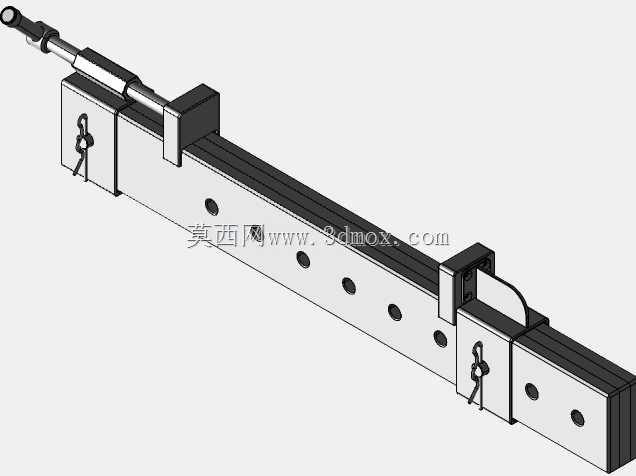

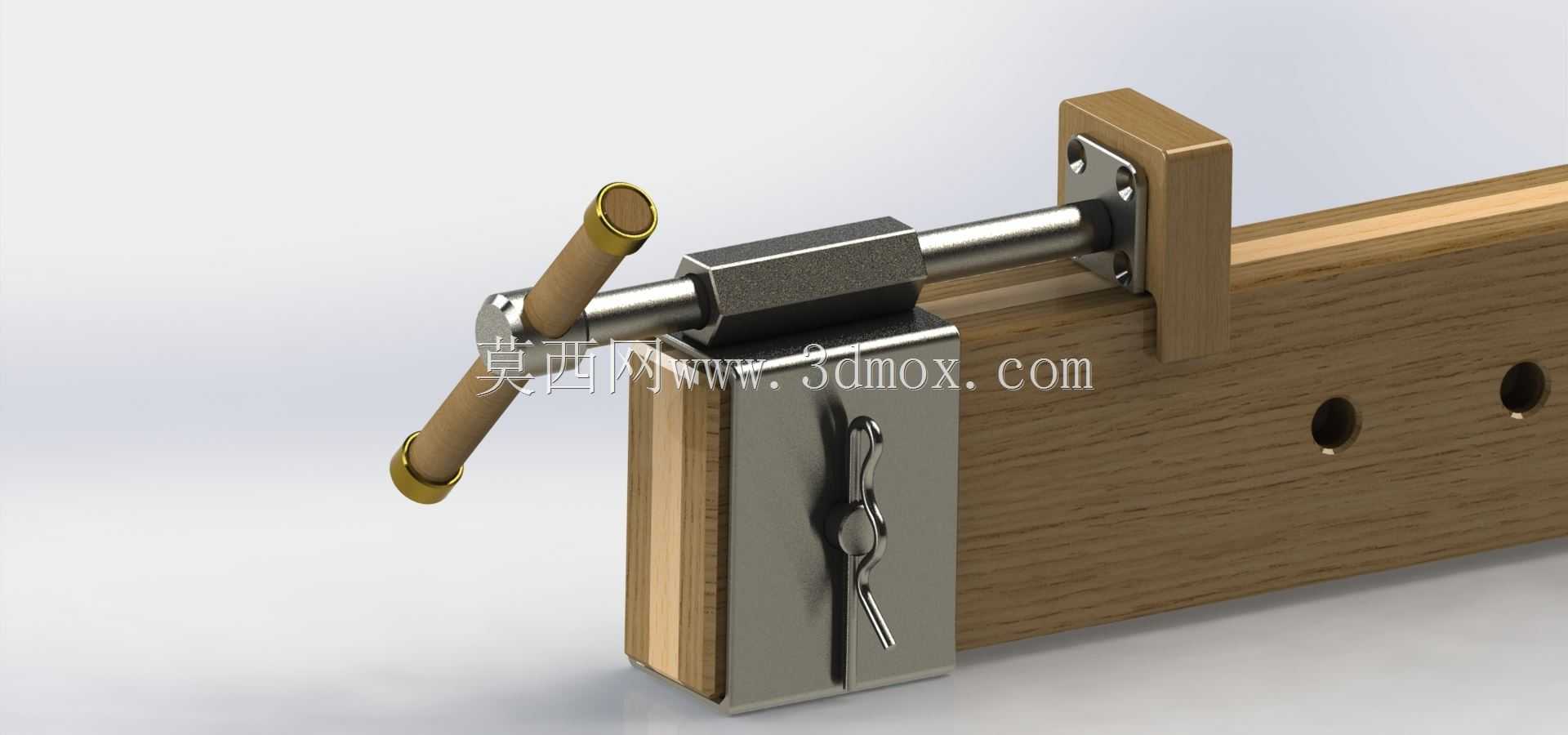

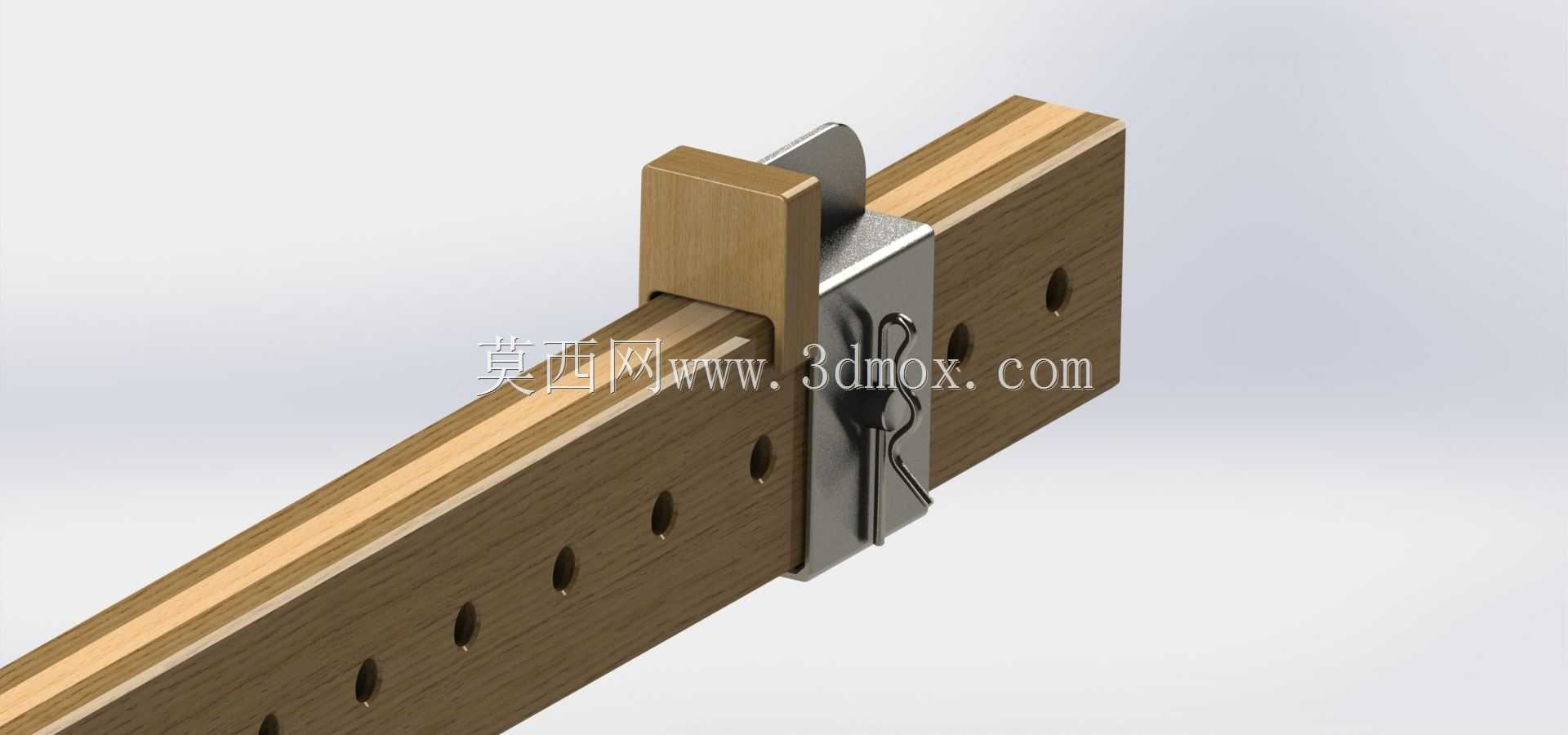

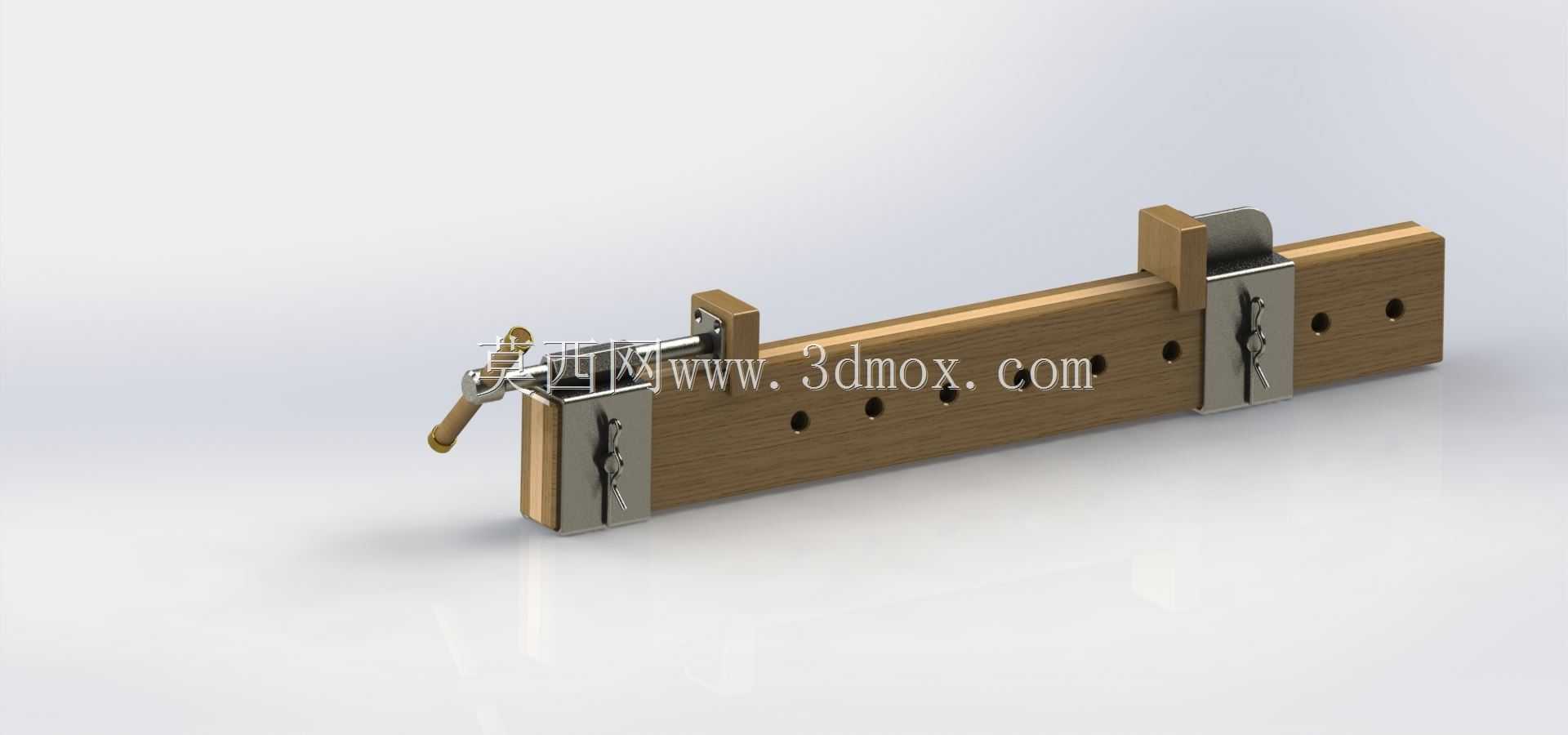

这类木夹是木工加工作业场景里极为常用的夹持定位辅具，在实木开料后的拼板粘接、构件组装定位、异形木料铣削加工固定、木构件胶接固化保压环节都有广泛应用，相比金属材质的快速夹，木质基体的夹身和待加工木料接触时不会在软质木材表面留下压痕或硌伤，适配硬木、软木、人造板材等多种木质工件的夹持需求。从结构设计逻辑来看，夹身采用长条实木基材加工，沿长度方向等距开设多组定位孔，可根据待夹持工件的宽度灵活调整活动夹块的安装位置，调整时只需将活动夹块的定位销插入对应位置的孔位即可快速完成夹持范围的粗调，无需全程旋转螺杆走完整个行程，能大幅提升不同尺寸工件装夹的效率。锁紧结构采用梯形螺纹螺杆配合木质压块的设计，螺杆端部设置可拆卸的木质摇把，转动摇把时螺杆带动前端压块平稳进给，梯形螺纹的自锁特性可以在夹持力达到作业需求后自动锁止，不会因为加工过程中的振动出现松脱退夹的问题，压块与工件接触的端面做了平面度处理，保证夹持时压力均匀分布在工件接触面上，避免局部压力过大造成木料变形。夹身两端的固定压块采用金属包边加固，金属件通过沉头螺钉与木质夹身牢牢固定，既提升了固定端的结构强度，避免长期受力出现木质基体开裂的问题，也能让固定端的夹持基准面保持长期稳定，不会因为反复装夹出现磨损凹陷。在安装边界与尺寸适配方面，这类木夹的夹持行程覆盖常规木工小件到中型拼板构件的夹持需求，夹身的厚度设计兼顾了结构强度与操作轻便性，放置在木工工作台面使用时不会因为重心过高出现倾倒，活动夹块与夹身的配合间隙控制在合理范围，滑动调整时顺畅无卡滞，锁紧时不会出现偏摆歪斜。实际使用中，这类木夹除了木工场景，也可适配轻质复合材料、软质金属件的轻载夹持定位，螺杆的进给行程预留足够的压缩余量，针对胶接作业中胶层固化产生的微小应力变化也能保持稳定的夹持力，不会因为胶层收缩导致夹持力下降。夹身的定位孔间距经过优化，既保证了不同夹持长度下的调节密度，也不会因为孔位过密降低夹身整体的抗弯强度，在最大夹持长度下满负载夹持时，夹身的弯曲变形量控制在允许范围内，不会因为变形导致夹持的工件出现位置偏移，满足木工作业中定位精度的使用要求。
