工业加热炉用密封式侧装炉门结构

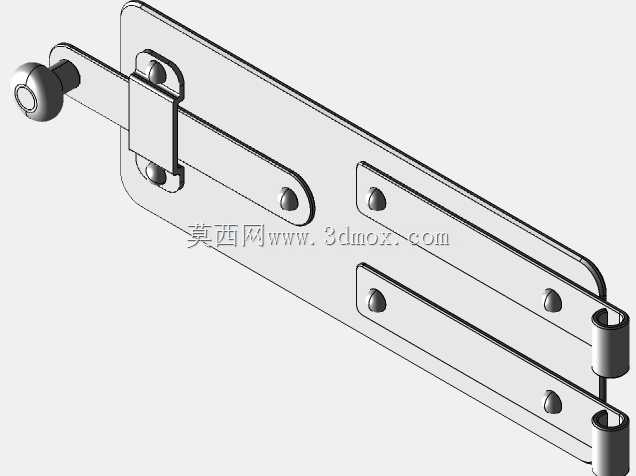

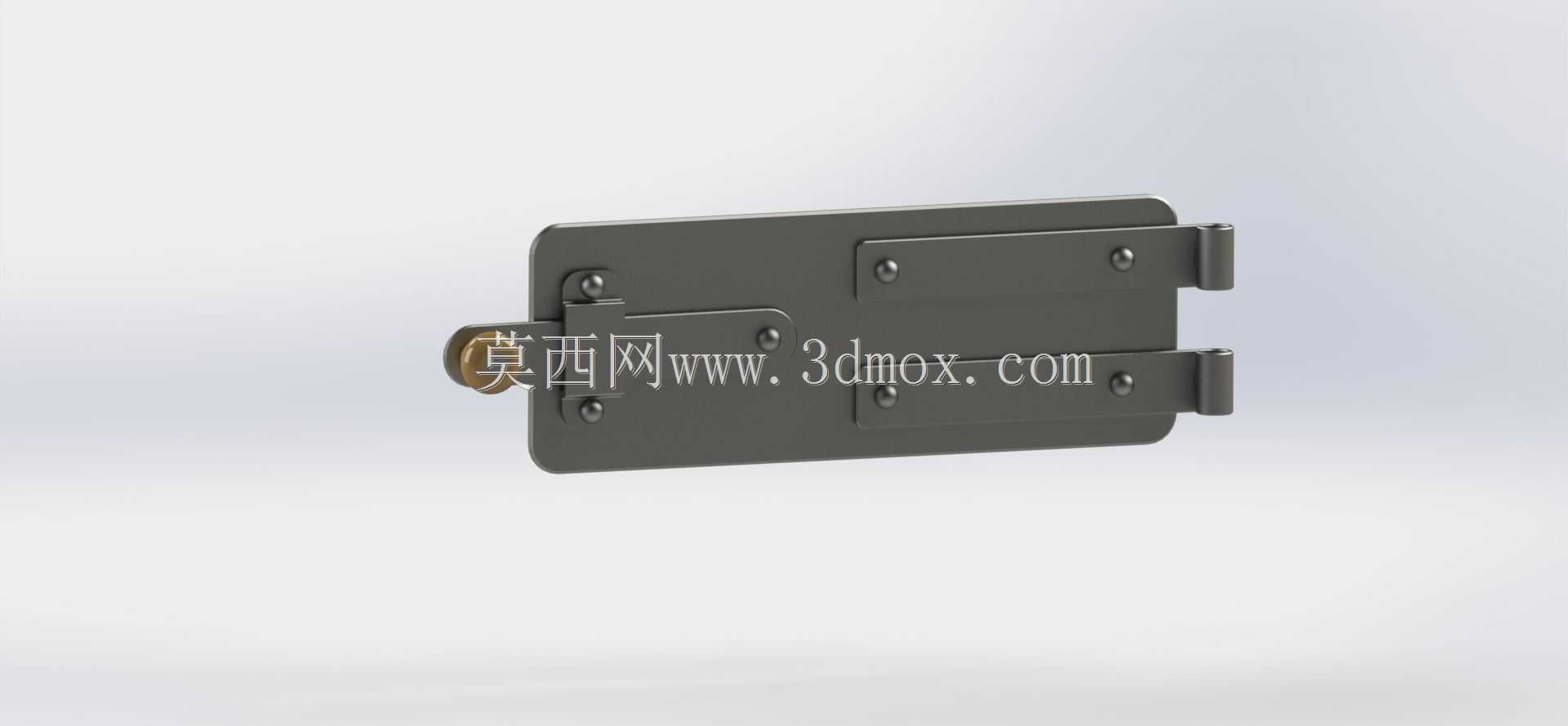

这款炉门结构主要适配中小型箱式工业加热炉、热处理炉以及小型实验烧结炉的侧部安装需求，在实际生产场景中，这类侧装炉门多用于需要频繁启闭取放工件的工位，相比顶部启闭的炉门结构，侧开式设计不会占用炉体上方的吊装空间，方便操作人员使用工装夹具直接从侧面取放待加热工件，尤其适配流水线旁的定点加热工位，操作人员无需俯身或者登高操作，能有效降低上下料的操作强度。从功能设计来看，该炉门采用平板式基体加双侧铰接耳的结构，基体背面预留有保温层填充的安装空间，日常使用时可根据炉内工作温度填充对应厚度的硅酸铝保温棉，减少炉内热量通过门板向外散失，降低设备的无效能耗。门板侧边的锁止轴结构可与炉体上的快压锁扣配合，关闭时能通过锁扣的压紧力让门板边缘与炉体门框上的密封石棉条紧密贴合，避免炉内高温烟气溢出，同时也能防止外部冷空气进入炉腔影响炉温均匀性。设计过程中优先考虑了安装适配性，门板上的两组固定压条采用可拆卸式螺栓连接，既可以用来固定内部的保温衬层，也能在后期维护时快速拆卸更换老化的保温材料，无需整体切割门板结构。双侧铰接耳的同轴度公差在建模时做了严格约束，安装后能保证门板启闭过程无卡滞，绕铰接轴转动时全程保持水平姿态，不会出现单侧下坠刮擦门框的问题。安装边界方面，该炉门的铰接端需要预留至少门板厚度1.5倍的转动空间，避免门板开启时与炉体侧边的走线管、操作按钮等附属部件发生干涉，锁止端的安装位置需要与炉体锁扣位置保持同一水平高度，压紧行程预留3-5mm即可保证密封效果，门板整体采用耐热钢板材成型，表面做氧化发黑处理，能在长期高温辐射环境下保持结构强度，不易出现受热变形翘曲的问题，日常维护仅需定期检查铰接轴的润滑情况以及密封面的磨损程度即可，整体结构简单可靠，没有复杂的传动部件，故障率极低，适合各类中小型工业加热设备的配套使用或者旧炉门的损坏替换。
