台式小型砂光打磨设备结构设计

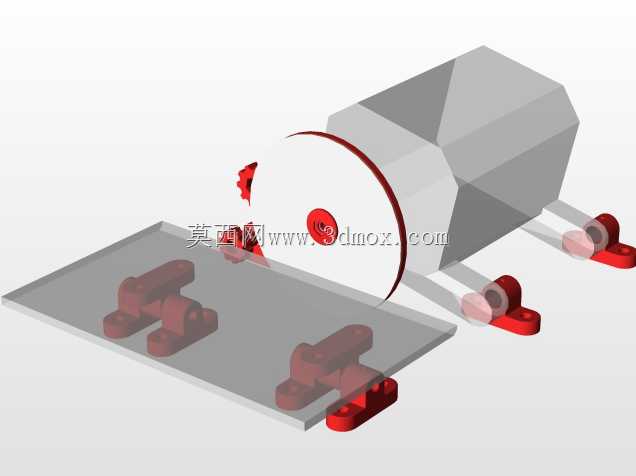

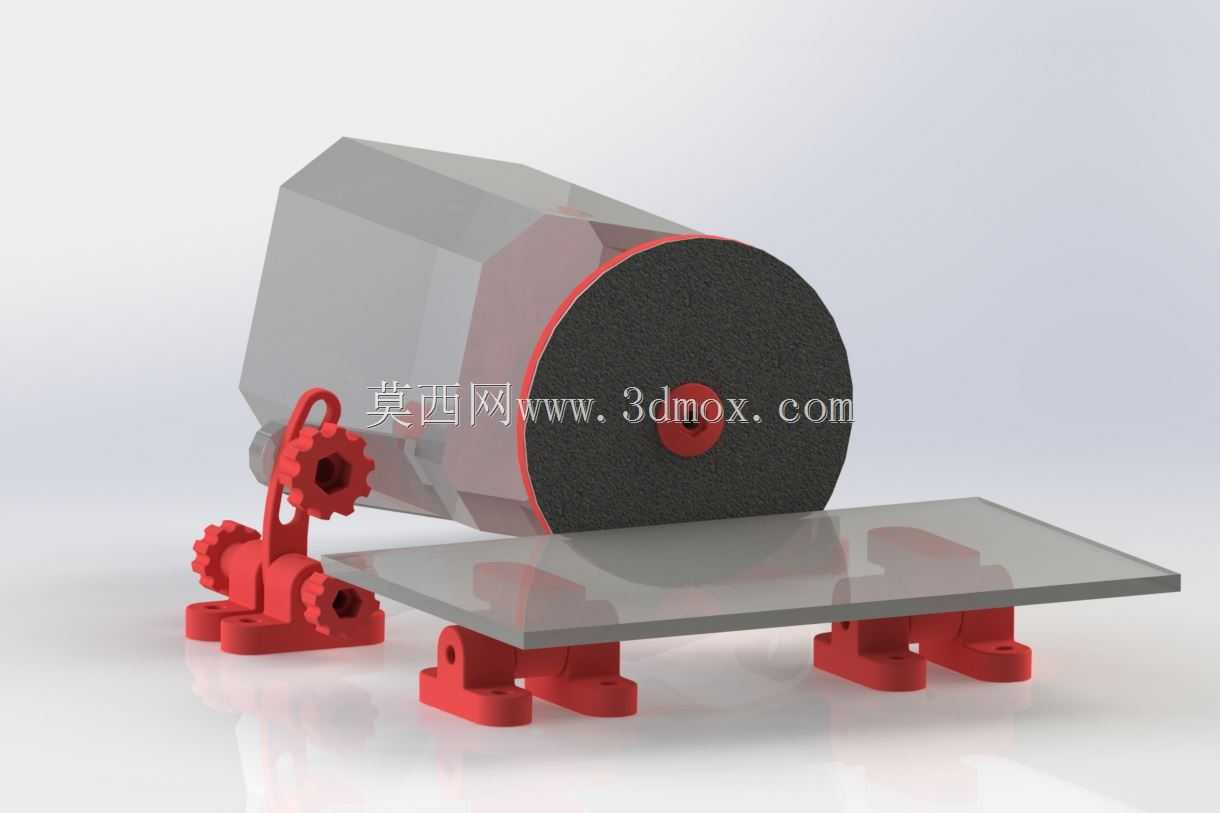

这款台式砂光设备主要面向小型五金加工、模型制作、维修工位的表面处理场景，在五金件去毛刺、塑料件飞边打磨、木质构件平面砂光、小型金属件除锈作业中都能适配，相比手持砂光设备，台式结构的固定作业模式能更好保证加工面的平面度，降低操作人员手持作业的疲劳度，适合小批量、高精度要求的小件加工场景。设备核心磨削部件采用大直径砂轮盘结构，砂轮与驱动单元的连接部位设置了红色防护挡圈，能阻挡磨削过程中飞溅的磨屑与碎粒，避免碎屑直接飞向驱动端造成部件卡滞，同时也能对操作人员形成基础防护。设备的进给工作台采用透明高强度平板材质，作业时可以清晰观察工件与砂轮的接触位置，方便操作人员精准控制磨削量，工作台下方设置了两组对称的红色支撑固定座，安装时可以通过螺栓将支撑座锁紧在作业台面上，保证设备高速运转时不会出现位移晃动，支撑座的安装孔位预留了足够的调节余量，可根据实际作业台面的安装条件微调固定位置。设备的角度调节机构集成在机身侧方的红色齿轮调节组件上，通过不同档位的齿轮啮合，可以调整砂轮盘相对于工作台的倾斜角度，适配不同角度的斜面磨削需求，调节旋钮的齿形结构做了防滑处理，操作人员佩戴劳保手套也能轻松完成角度调整，不需要额外借助工具。驱动单元的外壳采用多面棱体的流线型结构，既可以提升外壳的结构强度，减少运转时的共振噪音，也能引导磨屑顺着外壳斜面滑落，避免磨屑在机身顶部堆积。设备的整体安装边界控制紧凑，不需要占用太大的工位空间，普通的钳工台、维修工作台都能满足安装要求，机身的重心集中在砂轮与工作台的连接区域，运转时的稳定性更好，即使进行大进给量的磨削作业，也不会出现机身翘头的问题。从结构设计逻辑来看，这款设备没有冗余的复杂结构，所有外露的功能部件都做了操作便利性优化，调节部件的位置都设置在操作人员伸手可及的范围内，不需要探身或者挪动设备就能完成参数调整，适合一线加工工位长时间连续作业使用，日常维护时只需要定期检查砂轮磨损情况、清理支撑座缝隙的磨屑即可，不需要复杂的拆解保养。
