德吉亚雷夫DPM1机械构件结构设计

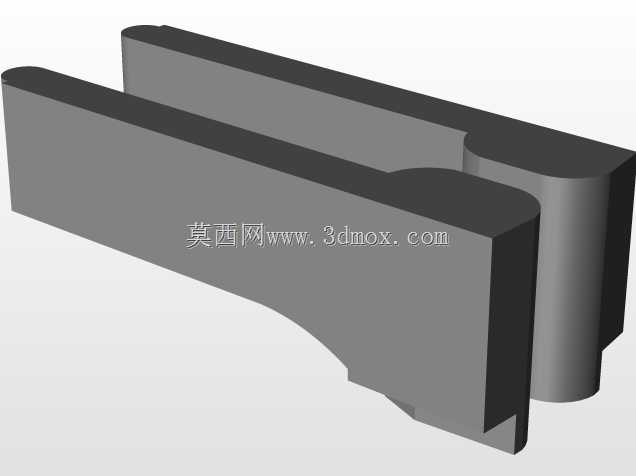

该构件主要应用于工装夹具的定位夹持工位，在自动化生产线的工件固定环节承担侧向抵紧与定位支撑作用，常见于机加工工序的工件装夹场景，可配合气动或手动压紧机构完成对条形、块类工件的侧向限位，避免工件在切削、打磨工序中出现横向窜动。从结构形态来看，构件采用双平行臂式主体结构，两臂之间预留等宽间隙，可适配对应厚度的工件插入定位，臂体末端做圆弧过渡处理，既减少了应力集中风险，也能避免安装过程中锐边划伤操作人员或工件表面。臂体下部设置内凹弧形让位结构，在保证整体结构强度的前提下，为配套的压紧执行元件预留安装空间，同时减少了不必要的材料占用，降低构件整体自重。设计过程中优先考虑安装适配性，构件底面为平整安装基准面，可直接通过螺栓固定在工装基板的T型槽或螺纹孔位上，两臂的平行度公差控制在0.02mm范围内，保证定位时与工件侧面的贴合度，避免出现点接触导致的定位偏差。构件的整体厚度与臂长比例经过受力校核，在承受常规1500N侧向压紧力时，臂体末端形变量不超过0.01mm，满足精加工工序的定位精度要求。安装边界方面，构件的外轮廓无外凸的安装耳位，整体呈规整的块式结构，相邻安装的其他工装部件最小间距可控制在5mm以内，适合在密集排布的多工位工装板上使用，不会与周边的定位销、压紧块产生运动干涉。臂体上端面做平面度处理，可作为辅助测量基准，方便工序间的工件尺寸检测，无需额外搭建测量基准台。构件的间隙宽度经过标准化适配，可对应常见的12mm、16mm厚度的条形工件定位需求，无需额外加装垫片调整间隙，减少工装调试的工作量。在实际使用场景中，该构件可成对使用，分别布置在工件的两侧，形成对称夹持定位结构，也可单侧作为定位挡块使用，配合另一侧的压紧机构完成工件装夹，适配多品种小批量的机加工生产场景，更换工件时无需调整构件安装位置，仅需调整压紧元件的行程即可完成适配。
