冲锋枪配套金属连接固定结构件

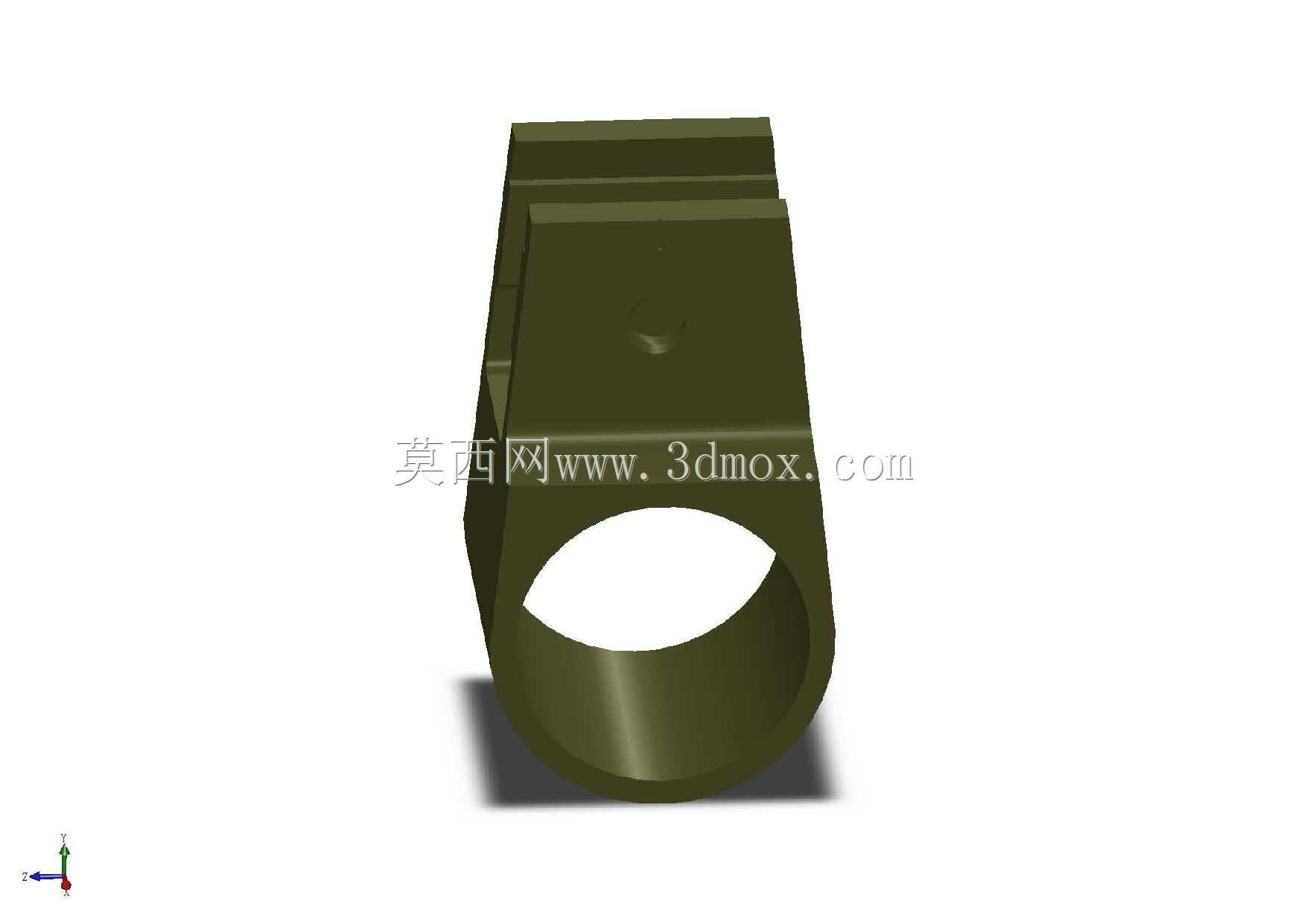

　　该结构件属于轻型自动枪械的配套受力连接部件，主要应用在冲锋枪的护木与枪管组件的衔接位置，承担枪械使用过程中多方向载荷的传递与部件定位功能。在实际枪械使用场景中，这类零件需要承受连续射击产生的周期性振动、枪管传导的持续温升，以及射手操枪时施加的横向、纵向握持外力，因此结构设计上优先保障受力路径的连续性，避免应力集中带来的结构失效风险。从结构形态来看，零件下部为整圆贯通式套环结构，内孔加工精度需与枪管外径保持合理的间隙配合，装配时可沿枪管轴向滑入预设安装位，套环的壁厚经过受力校核，在连续射击的振动工况下不会出现形变松脱，同时套环内壁预留有微小的卸力槽，可抵消温升带来的尺寸膨胀量，避免高温下抱紧枪管影响射击精度。

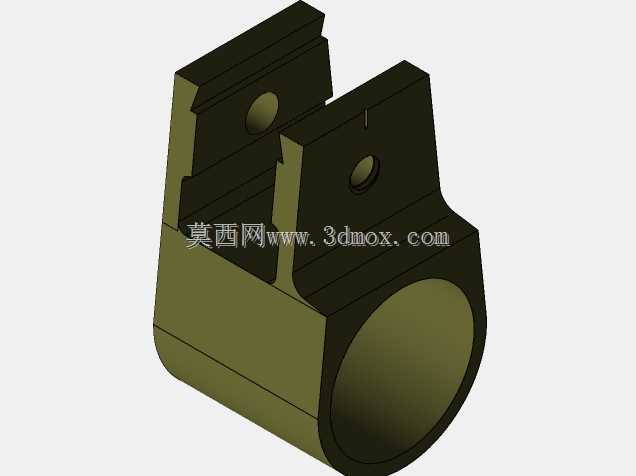

　　零件上部为对称式双凸耳夹片结构，两个凸耳之间的开槽宽度与护木连接端的厚度匹配，凸耳上预留的同轴销孔可穿入固定销完成与护木组件的锁止，凸耳的外侧做了斜切过渡处理，既减少了零件不必要的重量，也避免了棱角位置在装配、使用过程中勾挂装具或划伤射手。设计过程中，这类零件的安装边界需要严格匹配枪械整体的装配公差，套环的轴向定位尺寸需与枪管上的定位环槽完全对齐，凸耳的销孔同轴度公差控制在0.02mm以内，保证固定销穿入后不会出现装配应力。零件的外表面做了哑光氧化处理，既提升了金属表面的耐磨抗腐蚀性能，也避免了强光下的反光问题，适配枪械的实战使用需求。在结构强度校核阶段，需要模拟连续1500发射击的振动载荷、120℃持续温升的热形变、以及1.

　　5米高度跌落的冲击载荷，确保零件在各类极端使用工况下不会出现断裂、形变、松脱等问题。这类零件的建模过程需要重点关注配合面的公差设定，套环内孔的圆柱度、凸耳销孔的位置度都是建模时需要严格控制的尺寸要素，同时要兼顾零件的加工工艺性，所有转角位置都预留了合理的加工圆角，避免铣削加工时出现应力集中的尖角，也降低了后续热处理环节出现开裂的风险。
