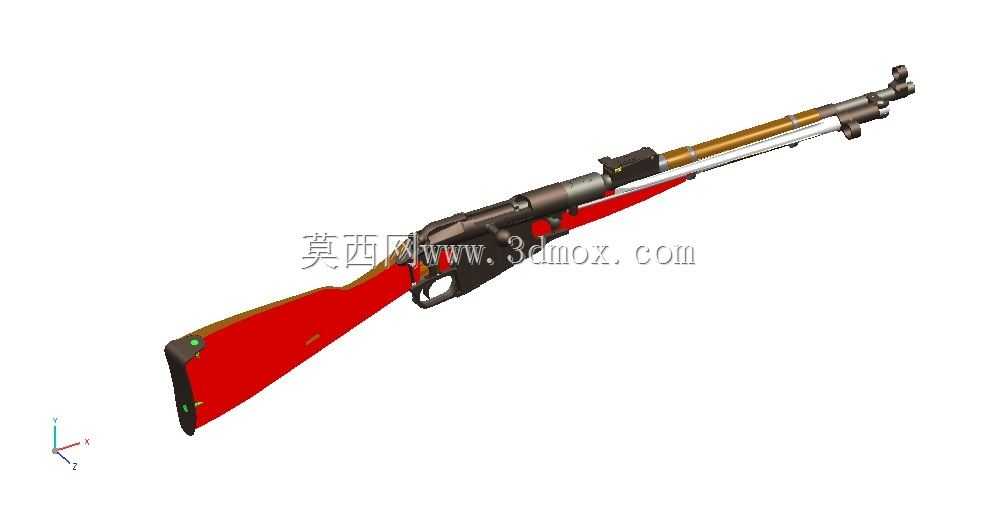

莫辛纳甘M44步枪内部结构剖面三维建模

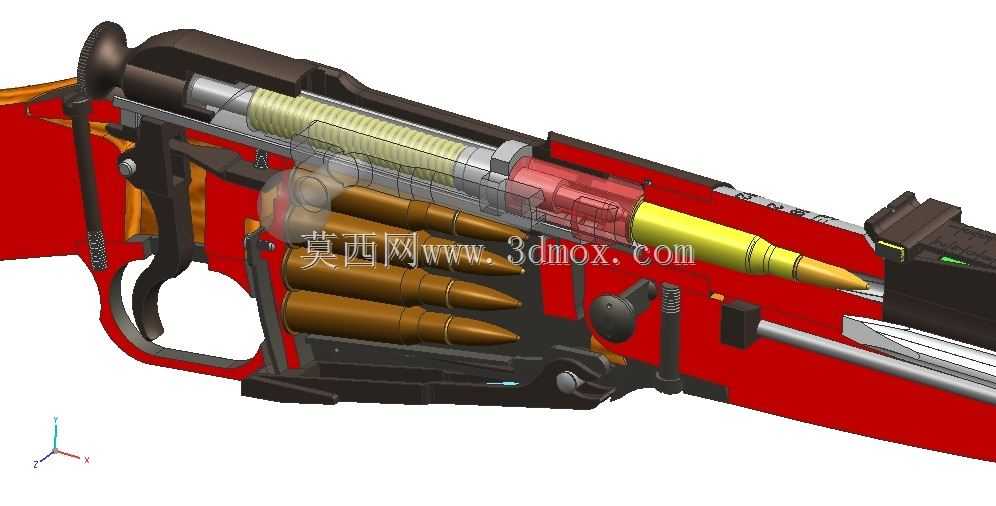

　　从结构设计视角看，这款莫辛纳甘M44的剖面模型完整还原了该型栓动步枪的核心传动与供弹逻辑，可直接用于轻武器结构教学、军工科普展品制作以及影视道具的结构参考场景。实际建模过程中，首先对枪身主体的安装边界做了精准还原，整体长度控制在1016毫米的实枪尺寸基准上，机匣部分的安装定位面、与木质枪托的配合卡槽都做了1:1的结构复刻，能清晰看到机匣内部枪机的往复运动行程空间，拉机柄的旋转角度、闭锁凸笋的啮合位置都做了结构还原，没有做简化处理。供弹部分的结构是建模的核心重点，弹仓内部的托弹簧、托弹板、抱弹口的限位结构都做了独立零件拆分，能直观看到5发桥夹供弹时，枪弹在弹仓内的排列角度、进弹过程中枪弹从弹仓被推进弹膛的运动路径，进弹坡的倾斜角度、

　　弹膛的定位台阶都按照实枪的尺寸公差做了还原，能清晰展示供弹过程中不会出现卡弹的结构设计逻辑。击发机构部分的剖面展示清晰呈现了击针、击针簧、阻铁、扳机的传动关系，扣动扳机时阻铁释放击针的行程、击针打击底火的突出量都做了结构还原，能直观理解栓动步枪的击发保险逻辑，手动保险片的旋转限位、与击针尾部的卡槽配合结构也做了完整呈现，没有省略细小的传动零件。枪管部分的剖面展示了膛线的起始位置、与弹膛的过渡段结构，同时还原了M44型自带的折叠刺刀的收纳与展开定位结构，刺刀座与枪口帽的配合卡槽、折叠时的锁止弹簧结构都做了独立建模。整个模型的剖面切割位置选择经过反复调整，既完整展示了内部所有核心传动组件的配合关系，又保留了枪身外部的轮廓特征，

　　不会因为剖面切割破坏整体的结构辨识度，所有活动组件的运动间隙都按照实枪的装配公差预留，可直接用于运动仿真演示，直观展示拉栓、抛壳、供弹、击发的全流程动作逻辑，对于轻武器结构设计入门、军工科普展项制作来说，能省去大量的结构测绘时间，直接作为结构参考基准使用。
