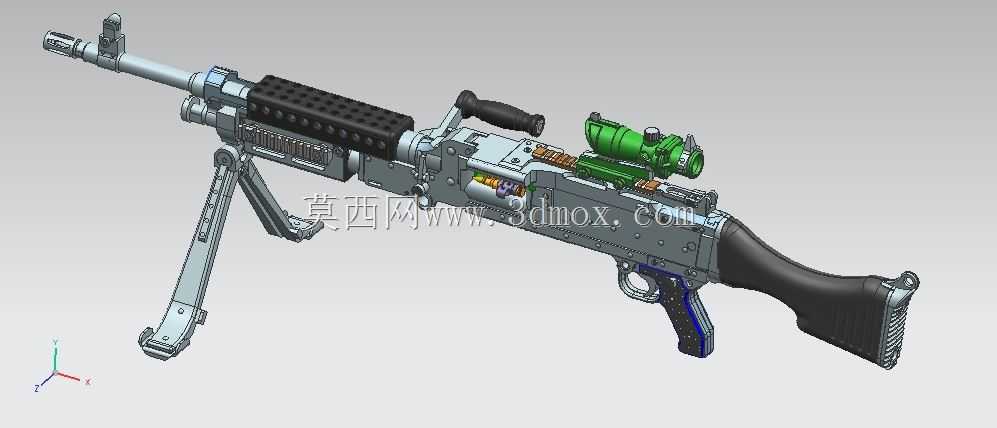

带瞄准镜两脚架的M240通用机枪结构

　　班组支援火力体系里，中口径通用机枪始终是步兵连排级作战单元的核心火力支撑点，这款M240系列机枪的三维结构完整还原了实装的全部分件逻辑，从供弹机构的拨弹齿、受弹器座的配合间隙，到枪管节套与机匣的连接锁扣，每一处装配关系都对应实枪的勤务拆解要求。实际作战场景中，该型武器可通过快速更换枪管组件实现持续火力压制，架设在两脚架状态时可伴随步兵班完成进攻推进，转换为三脚架架设模式时，又能作为重机枪状态执行阵地防御、区域封锁任务，部分车载、机载衍生型号还可通过适配接口安装在载具武器站、直升机舱门支架上，适配多平台的安装需求。从设计思路来看，全枪采用长行程活塞导气式自动结构，枪机回转闭锁的设计保证了大威力弹药击发时的结构可靠性，

　　机匣部分采用冲压铆接工艺成型，在保证结构强度的前提下控制了全枪重量，护木位置的隔热组件可隔绝连续射击后的枪管高温，避免射手操作时烫伤，前置的小握把可方便射手在腰际射击、行进间射击时稳定枪身，顶部的皮卡汀尼导轨可根据任务需求换装不同倍率的光学瞄准镜、夜视瞄准设备，无需额外改装即可适配昼夜作战需求。外形尺寸方面，全枪长度控制在1.2米级区间，枪管长度约630毫米，两脚架展开时火线高度可在200至300毫米区间调整，适配不同地形的架设需求，枪托部分的缓冲机构可有效吸收7.62毫米全威力弹药击发时的后坐能量，降低连发状态下的枪口跳动，提升点射精度。供弹机构采用弹链供弹设计，可兼容散弹链与可散弹链，受弹器盖的开合角度满足实弹装填、

　　故障排除的操作空间，扳机组件的保险拨片可在单、连发模式间切换，同时设置了不到位保险结构，避免枪机未完全闭锁时的意外击发。从建模细节来看，各运动部件的行程都做了限位约束，拉机柄的往复运动距离、枪机框的后坐行程都与实装参数一致，可用于结构原理演示、勤务操作培训的可视化素材，帮助参训人员快速掌握武器的拆装流程、故障排查逻辑，也可为同类型班组支援武器的结构优化提供参考，比如在减重设计、人机功效改进时，可直接基于该模型的装配关系做干涉检查，验证改进方案的结构可行性。
