槽轮式间歇转位传动机构结构设计

项目分类:3D模型 发布时间:2021-09-13 ID:268941
  • 槽轮式间歇转位传动机构结构设计
  • 槽轮式间歇转位传动机构结构设计

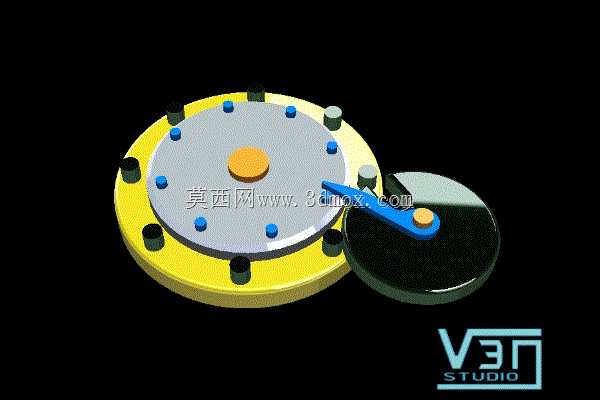

这款间歇转位传动机构采用外槽轮配合主动拨盘的经典结构形式,核心功能是将主动件的连续匀速回转运动,转换为从动槽轮的单向步进式间歇回转,在多工位自动化作业场景中应用十分广泛,常见于轻工包装设备的工位转台、自动机床的刀库转位机构、印刷机械的进纸分度单元、电子元件组装设备的载具步进输送模块,能够在单次转位动作完成后提供精准的定位锁止,无需额外加装独立定位组件即可保证工位停留阶段的位置稳定性。

从结构设计逻辑来看,主动拨盘上的圆柱销进入槽轮的径向导槽时,会推动槽轮克服静摩擦开始转动,当圆柱销从导槽内脱出的瞬间,槽轮上的凹圆弧锁止面会与拨盘上的凸圆弧锁止面完全贴合,此时槽轮被完全锁止无法转动,直到拨盘带动圆柱销进入下一个径向导槽,才会触发下一次转位动作。该模型的槽轮共设置8个均匀分布的径向导槽,对应每次转位的角度为45度,可适配8工位的循环作业需求,拨盘上的拨销采用悬臂式安装结构,与槽轮导槽的配合间隙控制在0.02-0.05mm区间,既可以避免传动过程中出现卡滞,也能减小转位启停阶段的冲击载荷。

在安装边界与尺寸适配方面,该机构的主动轴与从动轴采用平行轴布置形式,两轴的中心距需要根据实际传动扭矩需求匹配,槽轮的外径尺寸决定了整个机构的径向安装空间,拨盘的回转直径需保证拨销在运动全程不会与槽轮的非导槽区域发生干涉。锁止弧的配合面需要做表面淬火处理,提升长期锁止摩擦下的耐磨性能,主动轴输入端可直接与伺服电机、减速电机的输出轴通过联轴器连接,从动槽轮的输出端可通过法兰连接转台、载具盘等执行部件,安装时需要保证两轴的平行度公差不超过0.01mm,否则会加剧拨销与导槽的磨损,甚至出现传动卡滞的问题。

实际应用选型时,需要结合工位转位的节拍时间、单次转位需要承载的负载转动惯量来调整槽轮的导槽数量、拨销直径以及中心距参数,若需要更短的转位时间、更长的工位停留时长,可适当减少槽轮的导槽数量,若需要减小转位过程中的冲击,可在拨销上加装尼龙缓冲套,降低启停瞬间的刚性碰撞。该结构相比棘轮式间歇传动,运行过程噪音更低,转位精度更高,相比凸轮分度机构,加工难度更低,装配调整更简便,适合中低速、中等负载的间歇传动场景使用。
