塑料板拉式牵引脚轮配套机架结构

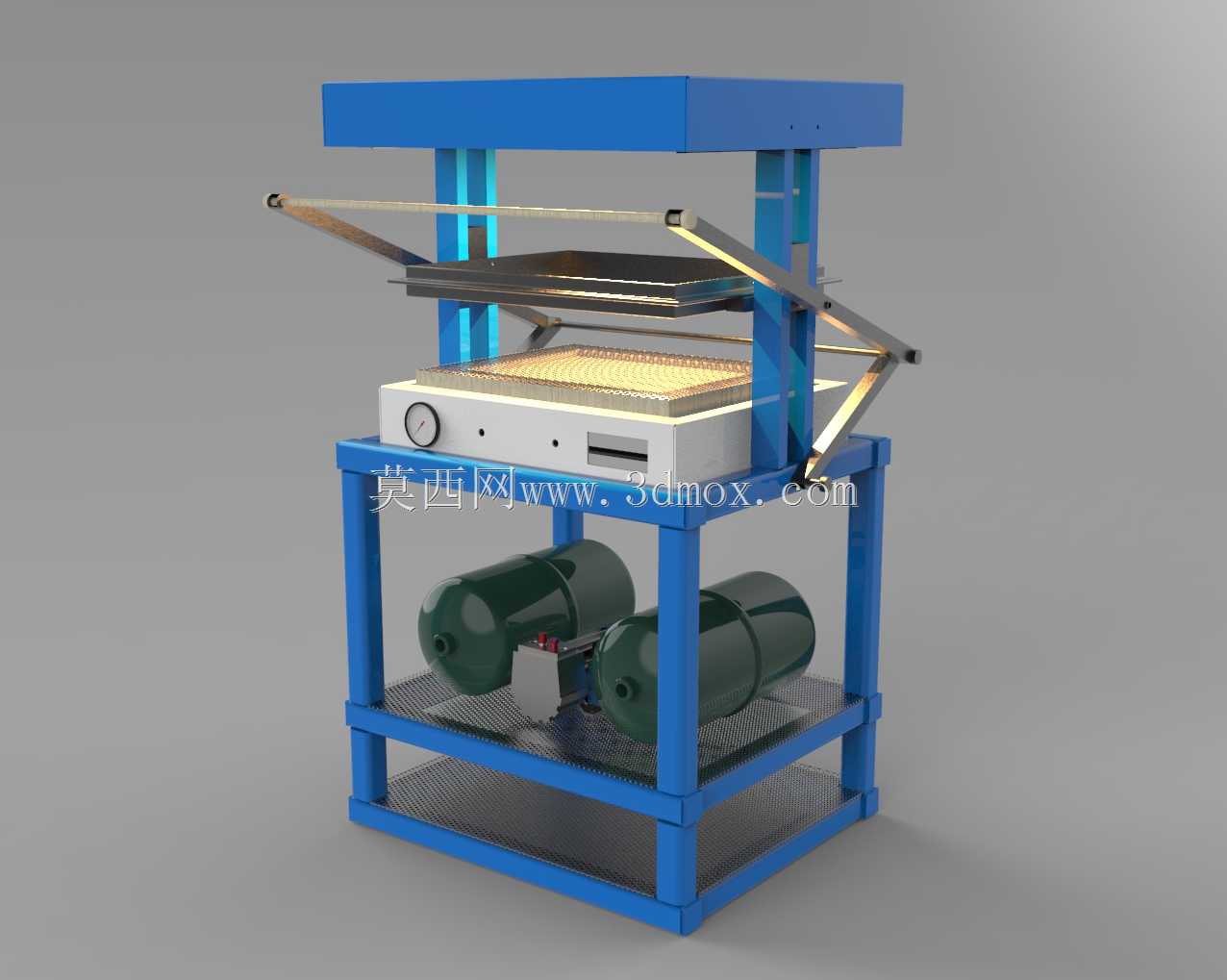

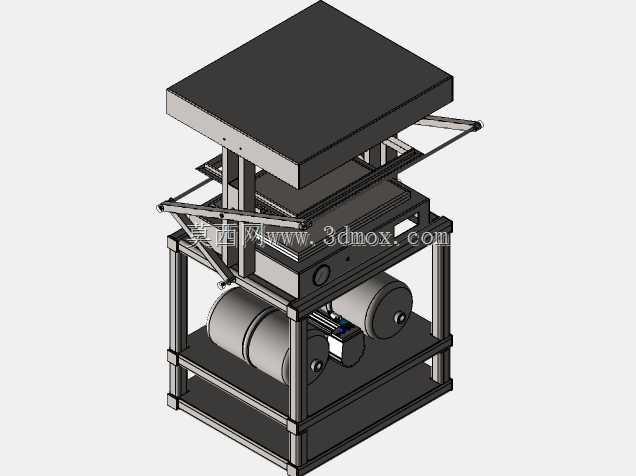

这套牵引脚轮配套的机架结构，主要面向塑料板材加工生产线的工位移动需求设计，常见于中小型板材热压、定型工序的工位转序场景，解决传统固定工位板材转运依赖叉车、人工抬搬效率低的问题。整套结构采用方管型材搭建主体框架，底部设置两层置物平台，下层预留动力组件安装空间，可容纳两套驱动气源或动力单元，中层平台用于放置待加工或已加工的塑料板材，上层设置可开合的压合结构，配合牵引脚轮实现整台工位设备的灵活移位。设计阶段优先考虑了工位移动的转向灵活性，牵引脚轮采用拉式触发的锁止与释放结构，操作人员只需拉动侧方的牵引连杆，即可同步解锁四个脚轮的制动状态，推移到指定工位后松开连杆，脚轮自动锁止，无需逐个踩下制动踏板，适配车间内频繁调整工位布局的生产需求。框架的立柱与横梁连接采用标准角件配合螺栓锁紧，无需焊接，现场组装可根据实际场地调整层间距，上层压合结构采用剪叉式连杆导向，开合过程中压合面始终保持水平，避免压合塑料板时出现偏斜导致的板材变形。安装边界方面，整套机架底部脚轮安装孔位采用行业通用的安装间距，可适配多数标准工业脚轮的替换需求，机架整体宽度控制在常规车间通道的通行宽度以内，推移过程中不会与两侧设备、货架发生剐蹭，底部置物平台距离地面的高度预留了常规清洁工具的进出空间，方便日常车间清扫作业。牵引脚轮的受力点经过强化设计，每个脚轮的安装位置都额外增加了加强筋板，避免满载推移时框架底部出现变形，侧方的牵引连杆采用圆钢弯折成型，握持位置套有防滑套管，操作人员拉动解锁时施力更顺手，连杆与脚轮制动拨叉的连接位置设置了可调间隙的铰接结构，长期使用出现磨损后可通过调整螺栓补偿间隙，无需更换整套连杆组件。上层压合结构的加热组件安装位预留了标准的走线槽，加热线缆可从框架立柱内部穿引到下层的控制单元，避免线缆外露被剐蹭破损，压合面的平整度公差控制在板材加工要求的范围内，压合薄型塑料板时不会出现局部压痕或压合不实的问题。
