手摇式铸造砂筛传动结构设计

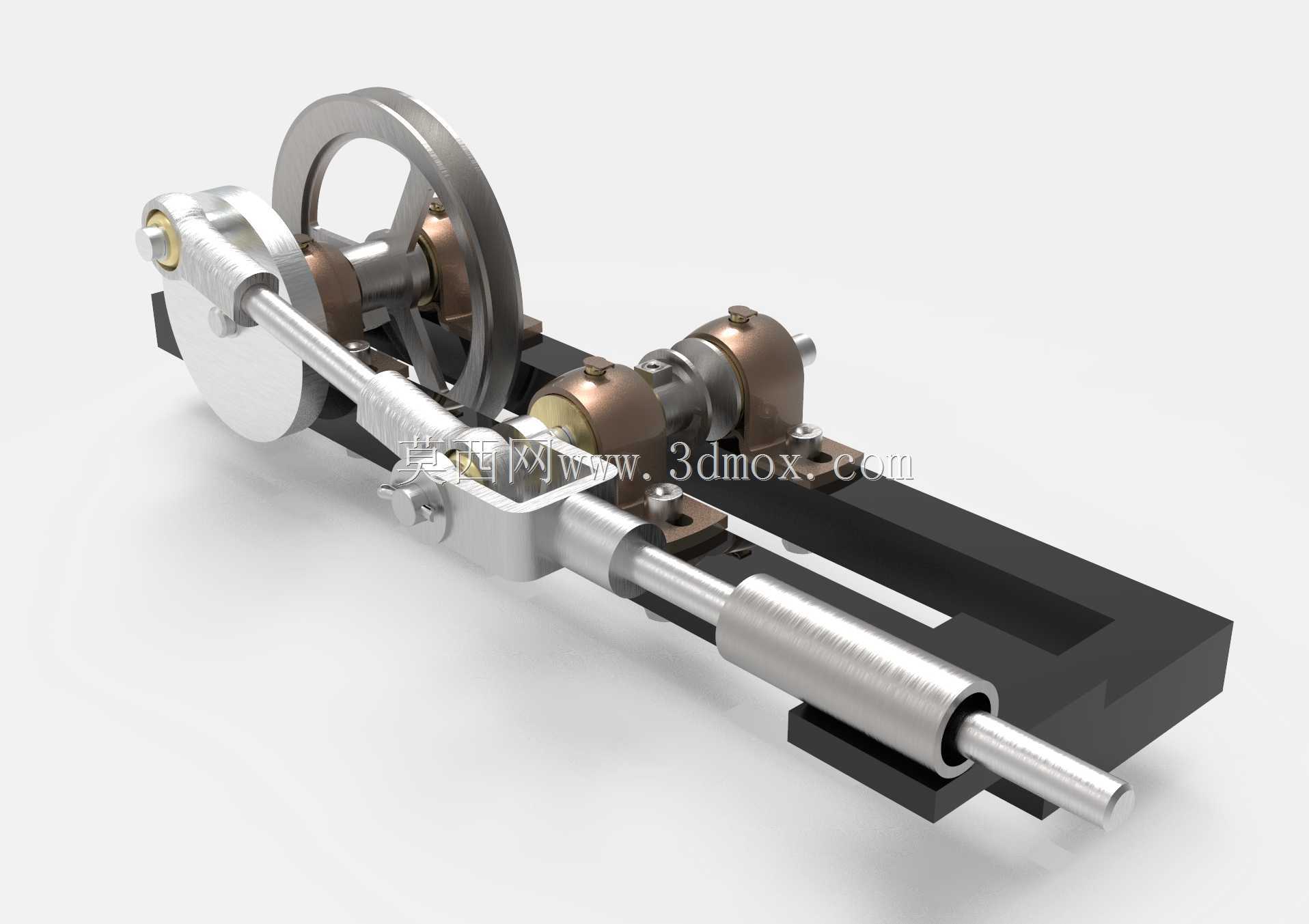

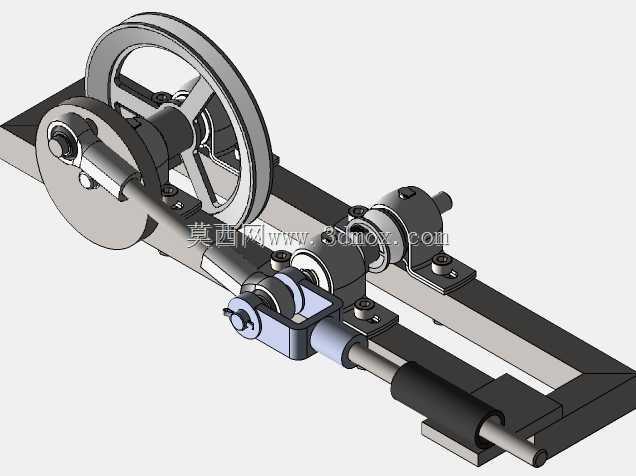

　　在中小批量铸造车间的造型工位，petrobond油砂的处理一直是影响砂型质量的关键环节，新砂、回用砂在混制完成后往往存在结块、混入砂团或硬质杂质的问题，直接用于填砂造型会导致砂型紧实度不均、铸件表面出现砂眼、夹渣等缺陷，传统的固定式砂筛需要工人手持砂团反复搓擦过筛，劳动强度大且筛分效率低，这款手摇式砂筛的传动结构正是针对这类工位需求设计，完全依靠手动输入动力即可完成连续筛砂动作，无需接入电源或压缩空气气源，适合零散修型、小批量单件生产的作业场景，也可用于实验室铸造试样制备时的砂料预处理工序。从结构布局来看，整套机构采用卧式长轴布置，动力输入端为带手摇柄的大直径飞轮，飞轮通过偏心曲柄与滑动导杆连接，

　　将手轮的圆周旋转运动转化为导杆的直线往复运动，导杆中段通过两个剖分式滑动轴承座支撑在底部的安装基座上，轴承座采用铜质轴瓦结构，可在无持续润滑的工况下长期承受往复滑动摩擦，避免导杆运动时出现卡滞或径向窜动。导杆的输出端直接连接筛网的安装架，工作时摇动手轮，曲柄带动导杆以固定行程做水平往复运动，筛网随导杆同步动作，砂料在筛面上依靠惯性往复跳动，粒径小于筛网孔径的合格型砂透筛落入下方接砂容器，结块砂团、杂质则被截留在筛面上，定期清理即可。设计时特意保留了大直径飞轮结构，并非单纯为了造型美观，手摇作业时工人的输入动力是间歇性的，飞轮转动时储存的转动惯量可以抵消曲柄滑块机构过死点时的阻力波动，让整个筛分动作更平顺，减少操作时的顿挫感，

　　即使摇动手轮的转速不稳定，筛面的往复运动也能保持相对均匀的节奏，避免筛面上的砂料因为运动忽快忽慢出现堆积。底部的安装基座采用整体式矩形框架结构，两个轴承座的安装面经过一次铣削加工成型，保证轴承孔的同轴度误差控制在允许范围内，避免导杆往复运动时出现别劲、磨损加剧的问题，基座上预留的安装孔既可以通过螺栓将整套机构固定在木质工作台或型钢支架上，也可以加装快夹结构实现工位间的快速转移，适配不同作业点的临时使用需求。从安装边界来看，整套机构沿导杆轴向的总长度控制在常规工作台的进深范围内，径向最大尺寸为飞轮的外径，安装时只需要预留出手摇操作的空间即可，不需要额外的动力管线排布，对于没有工业动力接入的临时作业点、户外修配场景都能快速部署使用。

　　滑动导杆与曲柄的连接端采用铰接销结构，销孔内加装耐磨衬套，长期使用出现磨损后只需更换衬套即可恢复配合精度，不需要整体更换导杆或曲柄零件，降低了维护成本。筛架与导杆的连接采用快拆式结构，不需要额外工具即可快速更换不同目数的筛网，适配不同粒度要求的型砂筛分需求，比如面砂使用时换用高目数筛网，背砂处理时换用低目数筛网，无需调整传动结构即可切换作业模式。整套传动结构的运动副全部暴露在外，日常清理时只需要刷去表面积存的砂粒，定期在铰接点、轴承位置加注少量润滑脂即可维持正常运转，没有密闭的齿轮箱、液压元件等复杂结构，即使是没有设备维护经验的造型工人也能完成日常保养，不会因为砂粒进入传动缝隙导致机构报废。实际作业测试中，按照正常手摇转速，整套机构的筛面往复频次可以稳定保持在适合砂料筛分的区间，既不会因为频次过低导致砂料在筛面堆积，也不会因为频次过高导致砂料直接从筛面两端甩出，筛分效率完全能满足单件小批量造型的用砂需求，相比人工手持筛子筛分的作业方式，劳动强度降低六成以上，筛分后的型砂粒度均匀性也有明显提升，能有效减少因为砂料结块导致的铸件表面缺陷。
