热敏相机三脚架安装用3D打印防护外壳

　　这款外壳结构专为热敏成像模组的外置搭载场景设计，核心解决热敏核心板裸露使用时的磕碰损伤、接口受力松脱、户外使用积灰受潮等实际工程问题，适配对应尺寸的热敏相机核心板，可直接通过标准三脚架接口完成快速固定，在工业测温、户外热感排查、小型设备热成像检测等场景中，能为核心成像模组提供可靠的物理防护，同时保证模组镜头视场无遮挡，接口插拔操作不受结构干涉。

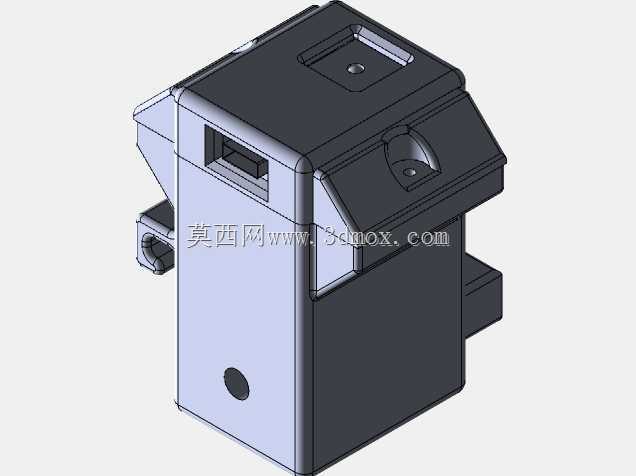

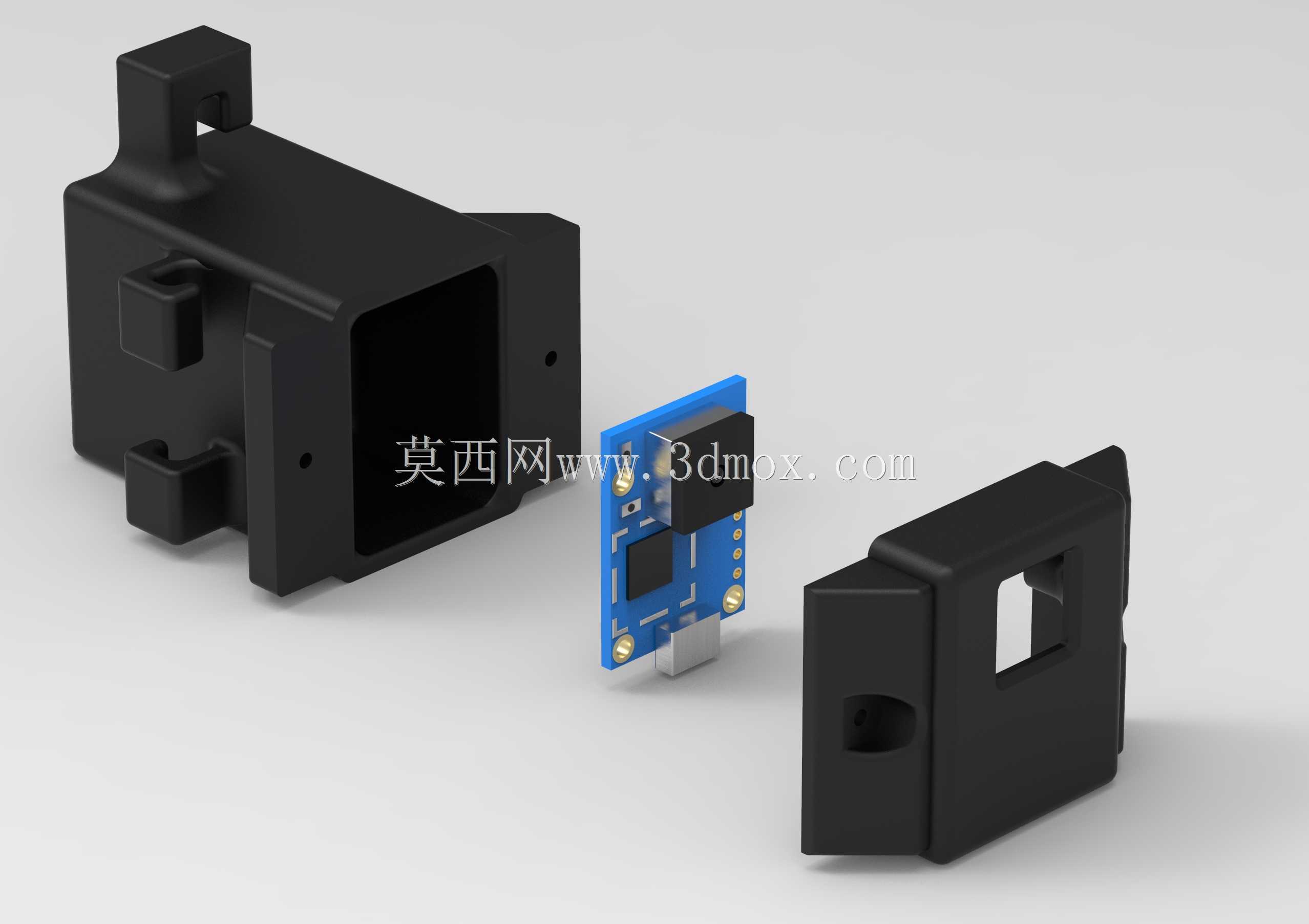

　　从结构设计逻辑来看，整体采用分体式拼接结构，分为主壳体与端盖两个独立打印部件，主壳体预留核心板的精准安装定位槽，槽位尺寸匹配核心板的板边轮廓，核心板装入后可通过侧边的卡扣结构完成预固定，无需额外螺丝即可限制板件的横向与纵向窜动，端盖与主壳体采用插扣式配合，扣合后可完全封闭核心板的非接口侧，同时端盖上预留的方形开孔正对核心板的镜头位置，开孔边缘做了0.2mm的倒角处理，既避免打印层纹遮挡镜头边缘视场，也能减少开孔处的应力集中，防止打印件受外力冲击时开裂。主壳体侧面预留的安装凸耳结构，对应标准1/4英寸三脚架螺孔的安装位置，凸耳厚度设计为5mm，可保证三脚架快装板锁紧后，壳体不会因设备自重发生形变，凸耳上的定位缺口可匹配快装板的定位凸点，安装时无需反复调整角度即可快速对准锁紧，大幅提升现场部署的效率。

　　在安装边界的尺寸控制上，壳体整体外形做了最大化的紧凑设计，主壳体内腔尺寸完全贴合核心板的外形轮廓，单边预留0.15mm的装配间隙，既可以保证3D打印件的尺寸公差下核心板能顺利装入，也不会因间隙过大导致板件在壳体内晃动；镜头开孔的中心高度与核心板镜头的安装中心高度完全重合，开孔尺寸比镜头外径大1mm，避免打印件的尺寸偏差剐蹭镜头镜片；壳体侧壁对应核心板的外接接口位置做了开放式避让槽，槽位深度刚好露出接口的完整插拔区域，数据线插入后不会与壳体边缘发生干涉，同时槽位边缘做了圆弧过渡，不会割伤数据线外皮。主壳体外侧的多组卡扣凸台，除了用于端盖的扣合固定，还可搭配绑带实现非三脚架场景的固定，比如绑定在管道、设备支架等位置，拓展不同的安装使用场景。

　　从实际使用的功能特性来看，壳体采用3D打印工艺制作，可根据实际使用需求选择不同的打印材料，日常室内使用可选择PLA材料实现快速制作，户外或有一定强度要求的场景可选择ABS、PETG等材料提升抗冲击与耐温性能；壳体所有棱角位置均做了R1以上的圆角处理，既避免3D打印过程中出现翘边问题，也能防止使用过程中锐角划伤操作人员；壳体表面无多余的凸起结构，整体外形规整，收纳时不会与其他设备发生勾挂，可直接放入工具包携带。结构设计时充分考虑了3D打印的工艺特性，所有安装面均设计为平面结构，打印时无需添加过多支撑即可完成制作，支撑去除后仅需简单打磨即可完成装配，大幅降低打印后的后处理工作量；壳体壁厚统一设计为2mm，在保证结构强度的前提下尽可能减轻整体重量，安装在三脚架上时不会因为头重脚轻影响三脚架的稳定性，长时间搭载也不会出现连接部位松动的问题。

　　在实际工况适配方面，壳体的结构设计预留了一定的散热间隙，核心板装入后与壳体内壁之间保留了微小的空气流通通道，热敏模组长时间工作产生的热量可通过间隙自然散出，不会因为封闭结构导致核心板温度过高影响成像精度；端盖与主壳体的扣合位置设计了微小的止口结构，可阻挡大部分灰尘与溅水，满足一般户外作业的防护需求，若有更高的防水要求，也可在扣合位置添加薄橡胶圈实现密封升级。主壳体上的三脚架安装位做了局部加厚处理，加厚区域延伸至壳体的主受力筋位置，锁紧三脚架螺丝时的受力可通过筋位分散到整个壳体，不会因为局部受力过大导致安装位开裂，经过实际测试，反复拆装三脚架快装板数十次后，安装位无变形、开裂问题，可满足频繁转场作业的使用需求。
