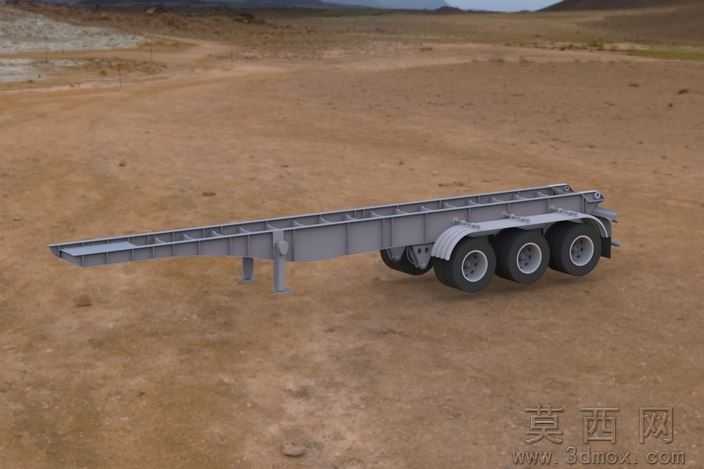

Henred弗吕霍夫12.2米三轴平板拖车

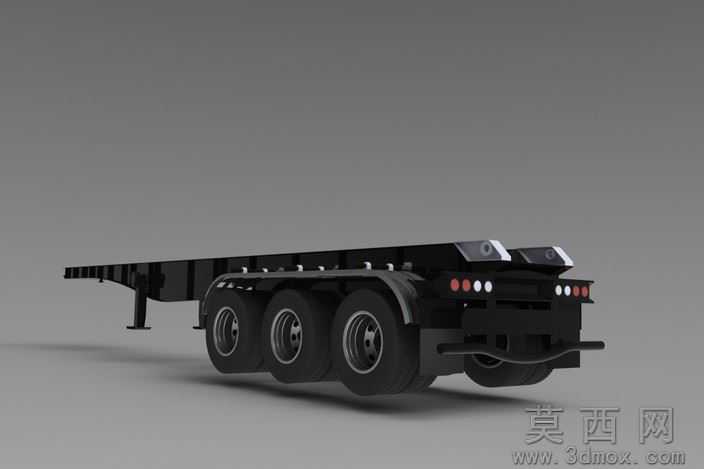

本模型为Henred弗吕霍夫12.2米三轴平板拖车的高精度三维建模成果，建模阶段以真实商用平板半挂车的实测尺寸为基准，首先完成整车坐标系搭建，从承载主梁的梯形变截面结构入手，逐段绘制纵梁、横梁的截面草图，通过拉伸、放样、布尔运算完成车架主体的实体构建，再依次装配三轴悬挂系统、车桥、轮毂轮胎、尾部灯具组、支腿装置、牵引连接机构等子部件，所有零件的装配约束完全匹配实车的机械连接逻辑，转动副、固定副的设置符合实际运动关系，可模拟挂车转向、支腿收放、悬挂缓冲的动作效果。参数设计层面严格遵循半挂车通用设计规范，整车总长12.2米，车架上平面为标准平板承载结构，三轴采用等距排布设计，轮距、轴距参数匹配主流重载货运轮胎的安装要求，尾部标识灯、反光标识的排布符合道路车辆安全标准，牵引销位置、支腿支撑位置的参数经过校核，可满足与主流重型牵引车的匹配挂载需求。渲染材质环节针对不同部件做了精细化区分，车架主体采用哑光黑色高强度钢材材质，还原商用车底盘的防腐涂层质感，轮胎采用带细微胎纹纹理的黑色橡胶材质，轮毂为亮面金属合金材质，灯具组分别设置红色、白色透光灯罩材质，支腿、防护栏等附件做了金属磨砂质感处理，整体渲染效果贴近实车的工业质感。结构原理上，该三轴平板拖车采用平板式无栏板承载结构，主要用于集装箱、大型工业设备、重型建材等大尺寸货物的公路运输，三轴悬挂系统可分散重载工况下的路面冲击，提升行驶稳定性，前部支腿可在脱离牵引车时独立支撑整车重量，尾部的防撞防护、灯光系统可保障道路行驶安全性，车架主梁采用高强度钢焊接结构，可满足数十吨级的重载承载需求。软件兼容方面，模型提供SolidWorks2012原生格式，同时导出STEP、IGES通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，不同软件环境下均可打开编辑零件参数、调整装配结构，不会出现特征丢失、破面等问题。研发教学应用层面，该模型可作为商用车设计、挂车结构研发的参考原型，帮助设计人员快速验证车架承载结构、悬挂布局的合理性，也可用于机械类专业的车辆构造、三维建模课程的教学案例，帮助学习者理解重载运输车辆的结构组成、装配逻辑与设计要点，还可用于物流装备展示、货运场景可视化搭建的素材使用。
