可调式重型管钳结构三维建模

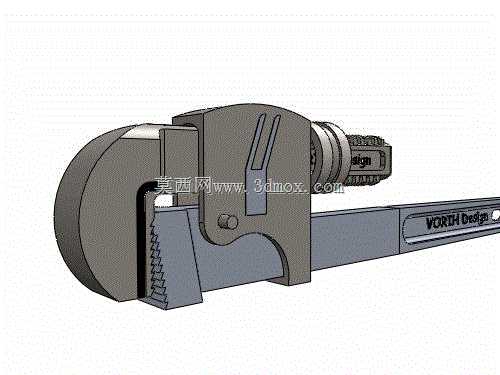

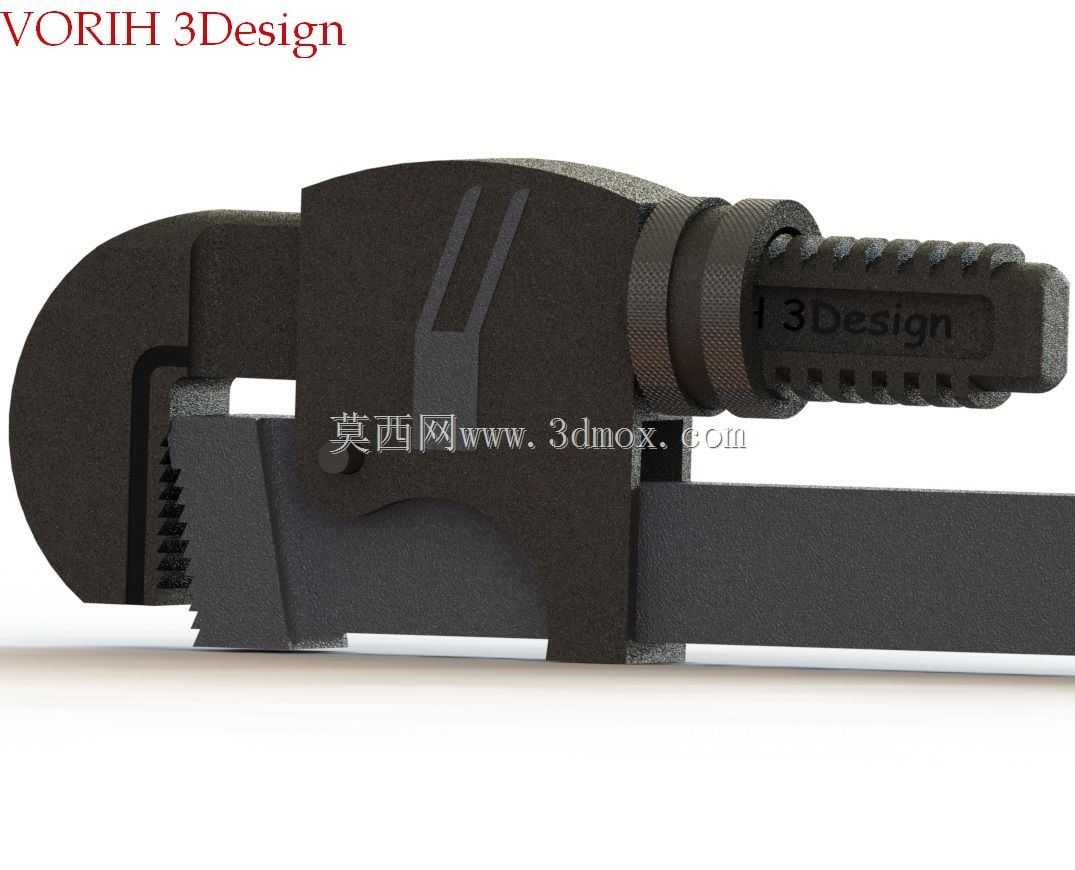

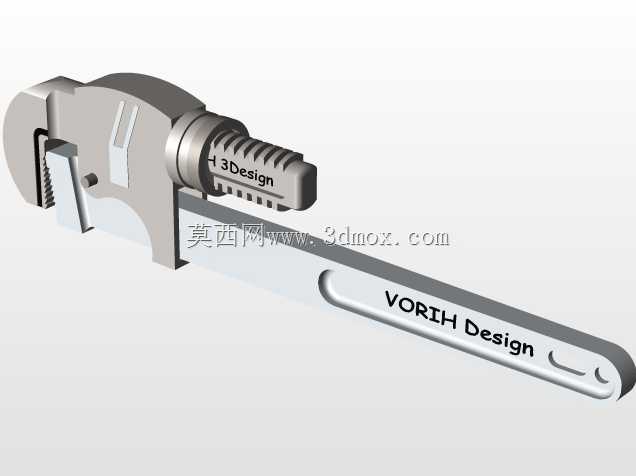

在民用给排水施工、工业油气管道运维、消防管路布设等场景中，管钳是管路拆装作业里无法替代的手动夹持类工具，不同于普通固定开口扳手，管钳可通过调节机构适配不同外径的圆形管件，靠钳口齿牙与管件表面的咬合摩擦力传递扭矩，完成管件的旋紧或拆卸动作。这款管钳的三维建模完全参照实物的工程结构搭建，整体采用活动钳身与固定钳身配合的经典结构，固定钳身与长手柄一体成型，活动钳身套在固定钳身的导轨段上，通过调节螺母组件带动活动钳身沿导轨平移，实现钳口开口尺寸的连续调节，可覆盖对应规格范围内的金属管、复合管等圆形工件的夹持需求。建模过程中重点还原了钳口的齿形结构，齿牙采用带倾角的锯齿设计，咬合时齿尖可嵌入管件表层氧化皮，避免大扭矩作业时出现打滑脱开的问题，同时齿牙的排布角度经过匹配设计，正向旋紧时咬合力随施力增大自动锁紧，反向拆卸时可通过轻微晃动快速松脱，不会出现卡滞无法退钳的情况。调节机构部分还原了调节螺母与活动钳身尾部螺纹段的配合关系，螺母外圈做了滚花防滑结构，徒手即可快速转动调节开口大小，无需额外辅助工具，适配现场快速换件的作业节奏。手柄部分采用加长力臂设计，在手柄末端做了收窄的握持段，可匹配双手施力的作业姿态，在处理锈蚀、过紧的管路接头时，可通过套管加长力臂进一步放大输出扭矩，建模时也预留了手柄末端的套管套接边界，避免结构干涉。整体模型的装配间隙完全参照实物装配公差设置，活动钳身的滑动行程、调节螺母的转动行程都与实物一致，钳身的加强筋结构也做了完整还原，对应大扭矩作业时钳身的受力薄弱点，避免应力集中导致钳身断裂。钳头的活动铰接轴位置做了同轴度约束，保证活动钳身滑动时无偏摆，钳口咬合时上下齿面可完全贴合管件表面，不会出现局部咬痕过深损伤管件的问题。
