矩形转圆形截面钣金过渡连接件

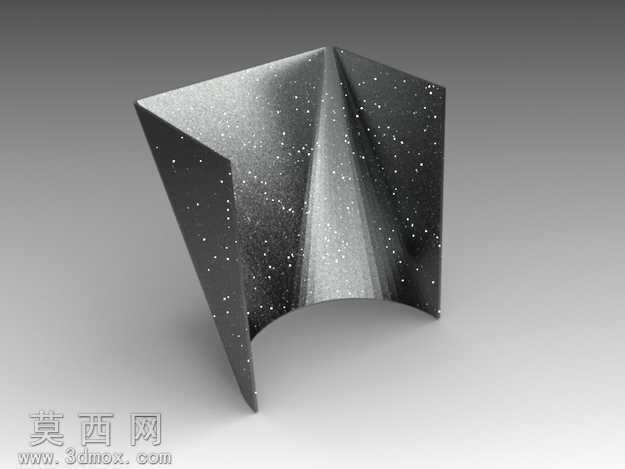

该作品为矩形截面到圆形截面过渡的钣金连接构件，也就是工业领域常用的天圆地方类钣金结构，建模过程围绕钣金加工的工艺特性展开，首先确定两端接口的基准轮廓：一端为规则矩形/正方形端面，另一端为圆形截面端面，两个端面处于平行的不同基准平面上，通过放样折弯的钣金建模逻辑生成过渡曲面，建模时严格遵循钣金件的壁厚均匀性要求，保证整体壁厚一致，适配常规钣金冲压、折弯的加工工艺。模型采用对称结构设计，仅构建了整体构件的二分之一结构，使用者可通过镜像特征快速生成完整构件，大幅降低建模过程中的特征冗余，同时也方便针对单侧结构进行参数调整。建模过程中预留了草图编辑入口，使用者可根据实际工程需求修改矩形端的边长参数、圆形端的直径参数、过渡段的高度参数，快速生成适配不同管路规格的过渡连接件。渲染阶段采用了带细闪颗粒质感的金属磨砂材质，模拟实际钣金件经过喷砂处理后的表面效果，通过三点布光突出过渡段曲面的流畅折边形态，清晰展现矩形棱角到圆弧曲面的平滑过渡特征，直观呈现结构的形态特点。设计时充分考虑钣金展开的工艺需求，所有折弯位置均预留了合理的偏移过渡余量，避免出现钣金展开时的特征报错，同时针对对称结构的特性，使用者可删除内部草图约束后自定义调整圆形截面的草图轮廓，适配非标准圆形的异形截面过渡需求，模型的特征树逻辑清晰，所有草图均处于全约束或可编辑状态，方便后续的参数化修改与工程图导出，可直接用于管道系统中方形端口设备与圆形管路的连接场景，也可作为钣金教学中放样折弯特征的典型教学案例，帮助学习者理解异形钣金件的建模逻辑与工艺注意事项。
