ProE设计径向叶轮精密三维数模

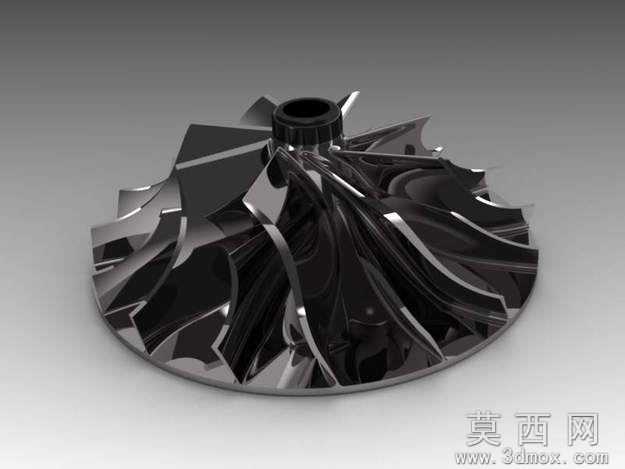

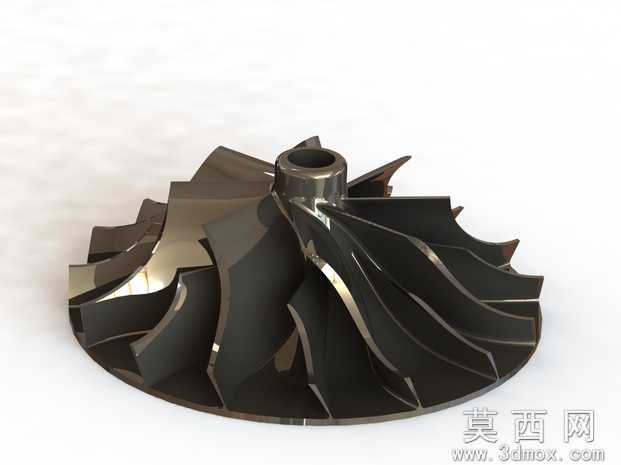

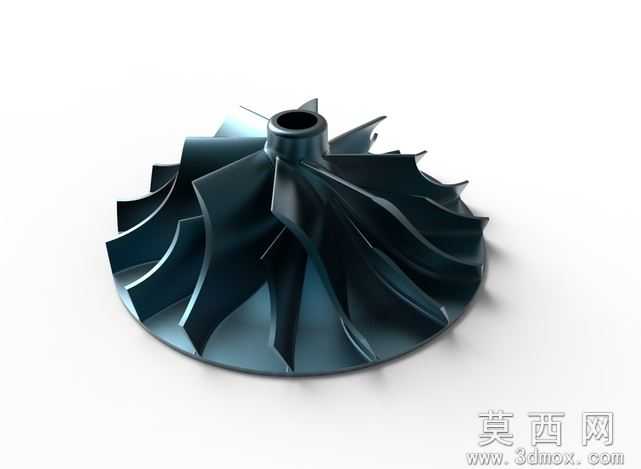

本径向叶轮三维模型采用Pro/Engineer Wildfire 4.0版本完成全参数化建模，建模过程遵循流体机械叶轮设计的核心逻辑，首先通过绘制多组控制曲线定义叶轮子午流道轮廓，结合叶片进出口安装角、包角等核心参数，利用边界混合、阵列特征完成扭曲叶片的曲面构建，再通过旋转、拉伸命令生成轮毂、轮盖基体结构，最终通过合并、实体化、倒圆角操作完成整体结构成型，建模过程中保留了6组可编辑的基准草图，使用者可通过修改草图尺寸快速调整叶片数量、叶型曲率、轮毂直径等核心参数，无需重构特征即可完成不同工况叶轮的改型设计。模型采用抛光金属材质完成渲染，还原了精密加工金属叶轮的镜面反光质感与金属光泽，通过环境光遮蔽效果凸显叶片间的流道结构与曲面过渡细节，清晰展示了叶片前缘、后缘的薄壁结构特征。该径向叶轮为离心式流体机械核心做功部件，工作时随主轴高速旋转，通过叶片对流体做功提升流体的压力与动能，流体沿轴向进入叶轮后，在离心力作用下沿径向流道甩出，完成能量转换过程，模型完整还原了叶片与轮毂的连接过渡结构，无干涉、破面问题，可直接用于后续的流场仿真、结构强度分析工作。模型文件包含STEP、IGES、STL等通用三维格式，除可在Creo系列软件中打开原始参数化文件外，还可兼容SolidWorks、UG NX、CATIA等主流三维设计软件，STL格式文件可直接导入切片软件用于3D打印样件制作，无需额外修复几何。该模型可作为离心泵、离心压缩机、涡轮增压器等流体机械产品研发阶段的概念设计参考，也可作为高校机械类专业流体机械课程、三维建模课程的教学案例，帮助学习者理解参数化曲面建模逻辑与叶轮类零件的结构设计要点，也可用于职业技能培训中ProE软件曲面建模模块的实操练习素材。
