AS568A全系列O形密封圈三维参数化模型

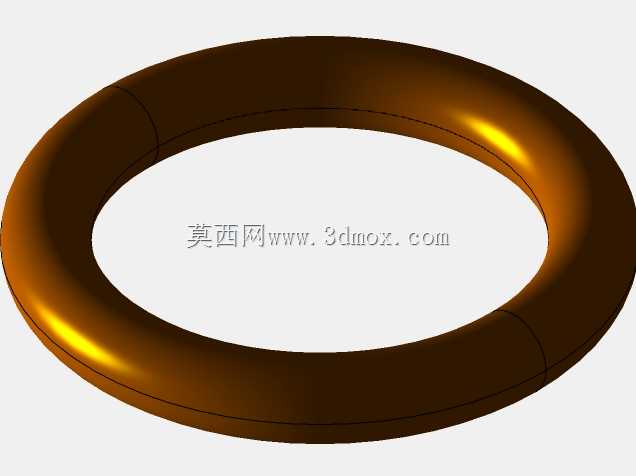

　　在液压系统、气动回路、流体输送管路以及各类机电设备的密封结构设计中，O形圈是应用覆盖面最广的基础密封元件，其选型匹配的准确性直接决定设备运行的泄漏率、维护周期与整体可靠性。这套覆盖AS568A标准全规格的O形圈参数化模型，完全贴合工业现场密封设计的实际选型逻辑，将标准内从001到475的所有规格整合到统一的零件族表中，结构设计人员在开展装配设计时，无需逐个绘制不同规格的密封件截面与回转轮廓，仅需在族表中选定对应规格编号，即可快速生成符合尺寸公差要求的O形圈实体，大幅减少重复建模的工作量，同时规避手动建模时容易出现的尺寸偏差、截面圆度误差等问题。

　　从模型的设计逻辑来看，建模过程中预先设置了三个核心装配参考基准：贯穿O形圈中心的中心轴、过密封圈截面中心的中间基准平面，以及分布在O形圈两侧的两个限位基准平面，这三个基准完全匹配密封槽设计的装配定位逻辑。在实际装配场景中，设计人员可以直接通过中心轴与安装轴、安装孔的轴线做重合约束，通过中间基准平面与密封槽的对称中心面做重合定位，再通过两侧基准面匹配密封槽的侧壁限位，即可快速完成O形圈的装配约束，无需额外创建参考几何，也不会出现装配时密封圈偏位、与槽体干涉的问题。

　　模型的尺寸驱动逻辑完全遵循AS568A标准的尺寸定义规则，将O形圈的中心直径（即密封圈的公称内径与截面直径之和的中位值）、横截面直径设置为两个独立的驱动参数，这两个参数恰好是密封设计中选型计算的核心输入量。在实际工程应用中，设计人员在完成密封槽的结构设计后，可直接通过修改这两个参数快速匹配非标准定制规格的O形圈，无需重新绘制截面草图、重新执行回转特征，参数修改后模型可自动重生，适配不同压力等级、不同介质工况下的密封尺寸调整需求。

　　从应用场景覆盖来看，这套模型可适配绝大多数工业领域的密封设计需求：在液压站、液压阀组、油缸等液压设备设计中，可用于活塞密封、杆密封、端盖静密封等位置的选型与装配校核；在气动控制系统的气缸、气阀、管路接头设计中，可匹配低压气动回路的密封要求，验证密封圈压缩率是否处于合理区间；在水处理、化工流体输送的管路法兰、快换接头设计中，可用于校核密封槽的开槽深度、开槽宽度与O形圈截面的匹配度，避免因压缩量过大导致密封圈过早老化龟裂，或是压缩量不足导致的介质泄漏问题；在汽车零部件、家电产品、工程机械的密封结构设计中，也可直接调用对应规格的模型，完成装配干涉检查、运动仿真中的密封件形变模拟等工作。

　　需要注意的是，模型初始默认的材质参数设置为天然橡胶，在实际工程应用中，设计人员需要根据具体的工况介质、工作温度范围、压力等级调整材质属性：若应用场景为高温油类介质工况，需将材质切换为AFLAS氟橡胶，匹配其耐温、耐油的特性；若应用场景为强腐蚀介质、高温工况，可切换为Kalrez全氟醚橡胶材质，对应调整材料的密度、硬度、弹性模量、泊松比等物理参数，才能保证后续有限元分析、质量属性计算、运动仿真的结果与实际工况一致。

　　从安装边界的适配性来看，模型的尺寸精度完全符合AS568A标准的公差要求，在装配校核过程中，可直接用于验证密封槽的设计合理性：静密封场景下，O形圈的截面压缩率应控制在15%-25%区间，动密封场景下往复运动密封压缩率控制在10%-20%区间，旋转运动密封压缩率控制在5%-10%区间，调用对应规格的模型后，可直接通过软件的测量工具，计算密封圈装入槽体后的压缩量、密封圈与槽壁的间隙、密封圈的填充率，避免出现密封圈挤出间隙、填充率过大导致密封圈溢出槽体等设计问题。同时，族表化的设计方式也方便设计人员在BOM表生成时，直接调取对应规格的标准编号、尺寸参数，无需手动录入规格信息，减少BOM编制过程中的人为错误。

　　在日常的设计工作中，很多结构工程师容易忽略O形圈选型与密封槽匹配的细节问题，比如为了安装方便随意选大一号的密封圈，或是开槽时尺寸公差控制不严，导致设备运行初期就出现泄漏问题。这套全系列的参数化模型，相当于把整个AS568A标准的O形圈尺寸库整合到了建模环境中，设计人员在做结构方案时，可以随时调用不同规格的模型做试装配，快速验证密封结构的合理性，从设计源头减少密封失效的隐患，提升整套设备的设计可靠性，也能减少后续样机试制阶段因为密封问题导致的设计变更，缩短产品的研发周期。
