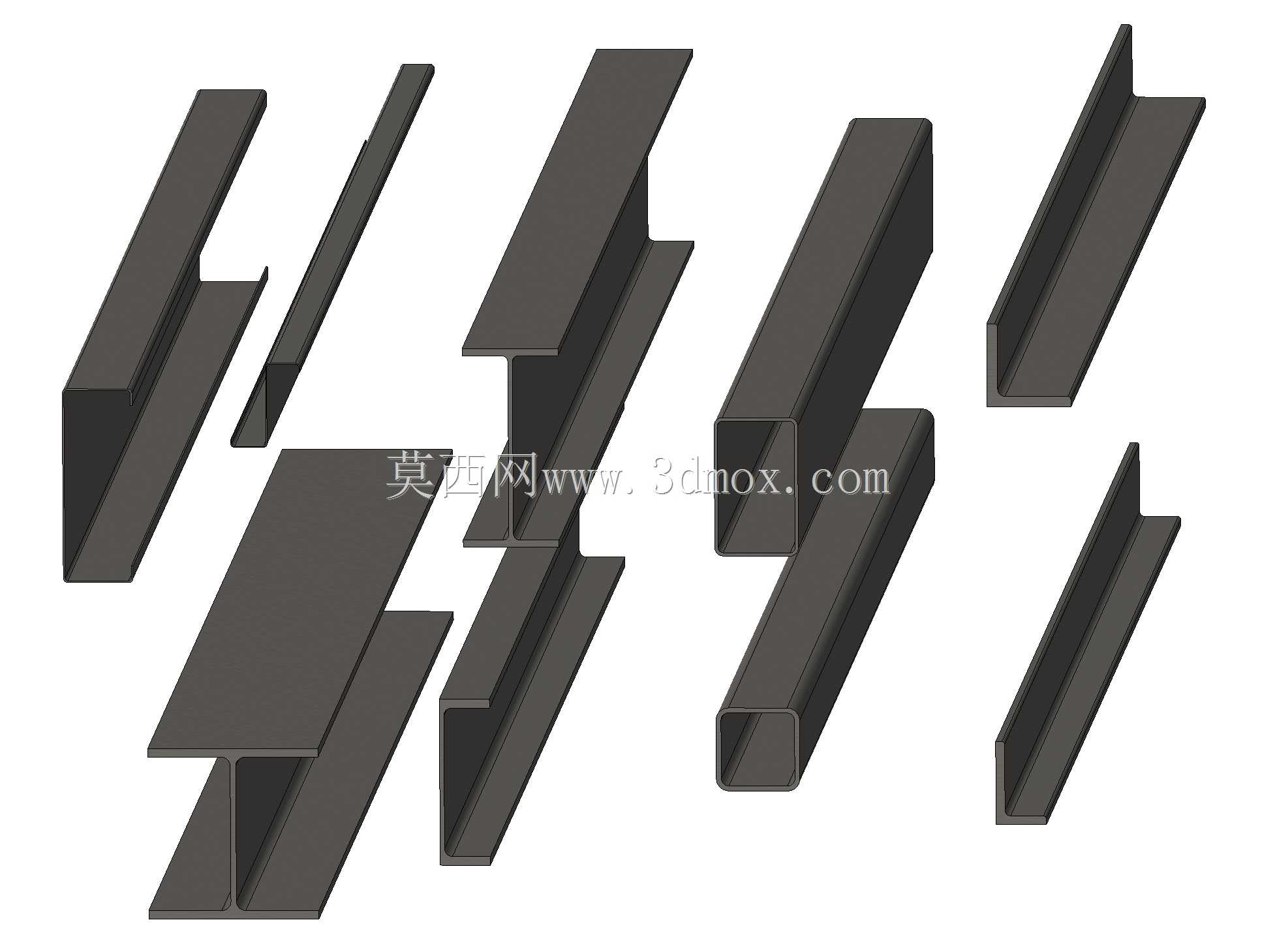

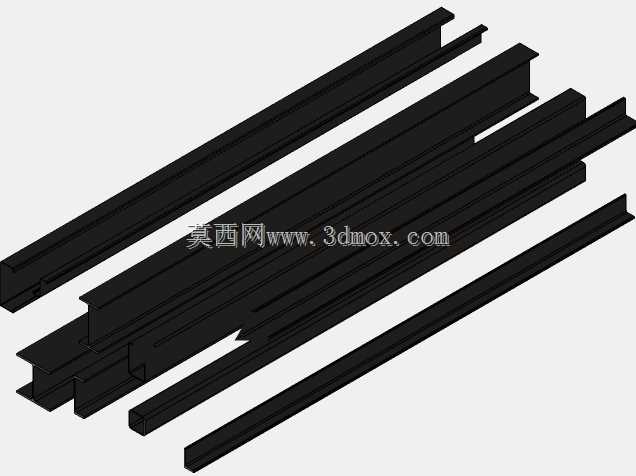

澳标热轧冷轧型钢及檩条参数化型材库

　　在澳洲区域的民用钢结构、工业厂房、模块化集成建筑项目中，结构件选型一直是前期方案排布的核心环节，不同州的型材执行标准存在细微差异，若建模阶段直接套用国标或欧标型材截面，后续下料、节点验算、装配干涉检查都会出现连锁偏差。这套型材库覆盖了澳洲境内通用的热轧、冷轧成型型钢截面，包含常用的C、Z型檩条以及各类空心截面、通用梁柱构件，所有截面轮廓都按照实际轧制公差做了草图约束，导入三维设计环境后可直接调用，无需设计人员重复绘制截面轮廓，能大幅缩短钢结构框架、设备支撑底座、围护系统檩条排布的建模周期。

　　从实际工程应用场景来看，这类型材的使用覆盖了从主承重结构到次围护结构的全层级：圆形空心、方形空心、矩形空心截面多用于设备支架立柱、大跨度桁架弦杆、幕墙主龙骨，这类闭口截面的抗扭性能优异，在承受偏心荷载或者风致振动时的稳定性优于开口截面；等角、不等角截面多用于节点加劲肋、支撑隅撑、小型设备的安装支座，可直接通过螺栓或者焊接与主构件连接，无需额外做截面裁切适配；通用梁、通用柱作为主承重构件，截面参数完全匹配澳标钢结构设计规范的截面特性，建模时调用后可直接读取截面惯性矩、截面模量等参数，无需手动计算截面属性，能直接对接后续的结构有限元验算环节。

　　针对新南威尔士州区域的项目，这套型材库单独整理了当地通用的Cee、Zed檩条截面，剔除了当地不常用的变截面变体，避免选型时出现标准误用。檩条作为屋面、墙面围护系统的次承重构件，安装时需要匹配屋面板的波距、墙面挂板的固定点位，这套截面的卷边尺寸、腹板高度、翼缘宽度都严格按照当地常用的轧制规格设置，建模时直接排布即可匹配常用的自攻螺钉固定间距，不会出现檩条翼缘宽度不足导致固定点落空的问题。需要注意的是，当前截面库暂未包含焊接梁、焊接柱的组合截面，若项目涉及大跨度重载承重结构，可在现有热轧截面的基础上自行组合拼接，后续也可根据实际项目需求补充对应截面。

　　从设计逻辑来看，所有截面草图都做了全参数化约束，将截面的腹板高度、翼缘宽度、壁厚、圆角半径等关键尺寸都设置为可驱动参数，若项目遇到非标准规格的定制型材，只需修改对应参数即可快速生成新截面，无需重新绘制草图轮廓。所有截面的草图原点都设置在截面形心位置，装配时可直接与框架线的端点、线段中点对齐，不会出现截面偏移导致的装配定位误差，在做整体钢结构的碰撞检查时，能准确反映构件的实际占位，避免后期施工时出现构件与管线、设备的干涉问题。

　　在安装边界方面，不同截面的连接孔位预留、端部裁切要求都在截面轮廓上做了隐含的参考线提示，比如C型檩条的腹板上预留了常用的螺栓连接孔位参考线，Z型檩条的搭接段长度参考线也同步做了标注，设计人员在做构件分段时可直接参考这些边界线确定构件长度，无需额外查手册确认搭接尺寸。闭口截面的端部封堵参考线也按照常用的端板厚度做了偏移设置，建模时可直接生成端板封堵特征，适配不同的防腐、密封要求。

　　日常做设备支撑框架设计时，调用这套型材截面可快速完成框架的三维排布，截面的实际重量参数也可直接读取，方便做材料统计、成本测算，避免手动算量出现的误差。针对不同的表面处理要求，截面的轮廓线是连续闭合的，可直接赋予镀锌、喷漆等不同的材质外观，渲染效果与实际轧制型材的外观一致，做方案汇报时的展示效果更贴近实际工程状态。
