制动杆转子轴刹车结构三维设计

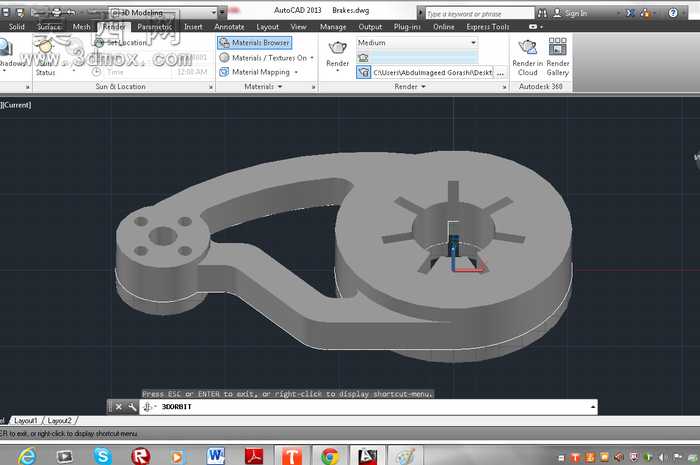

本作品为制动杆转子轴刹车构件的三维设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对构件的整体轮廓进行草绘定位，精准确定连接臂与圆形转子基座的相对位置关系，连接臂端的多组安装孔位严格按照装配需求设定孔径与孔距参数，保证后续装配环节的同轴度与贴合度要求。圆形转子基座部分的内部开槽结构采用阵列特征完成建模，八组径向槽位均匀分布于基座内圈，槽体的深度、宽度与侧壁倾角均经过反复参数校核，确保槽体结构能够满足刹车动作过程中的卡接限位需求，同时避免应力集中导致的结构失效风险。材质设定阶段，针对制动构件的实际使用场景，为整体模型赋予金属铸铁材质，调整材质的粗糙度、金属度与反射参数，还原铸铁构件哑光略带金属质感的表面特征，同时对安装孔位的边缘、连接臂与基座的过渡圆角处进行细节材质微调，模拟实际机加工后的表面纹理差异。渲染环节采用软件内置的渲染器完成效果输出，搭建三点布光系统，主光源从斜上方投射，突出构件的整体轮廓与结构起伏，辅助光源补充暗部细节，避免连接臂下方与基座内槽出现死黑区域，环境光采用低饱和度的冷色调，平衡金属材质的厚重感，渲染过程中开启环境遮蔽效果，强化结构缝隙处的阴影层次，让整体模型的立体感更加突出。设计思路上，整体结构遵循制动构件的力学传递逻辑，连接臂采用变截面过渡设计，从端部安装座到基座连接处的截面厚度逐步变化，在保证结构强度的前提下尽可能降低构件自重，基座部分的外圈设置加厚凸缘，提升转子工作过程中的抗形变能力，内圈的开槽结构既满足刹车件的嵌入配合需求，也通过均匀开槽的方式分散制动过程中产生的径向冲击力，所有过渡位置均设置圆角特征，避免尖锐棱角带来的应力集中问题，整体模型的结构完全符合实际制动部件的生产加工与装配使用逻辑，可用于相关制动系统的结构演示、装配验证以及教学参考使用。
