多齿结构传动齿轮三维设计

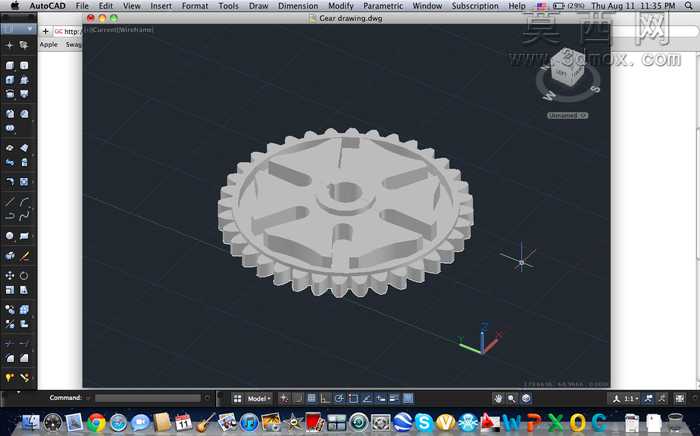

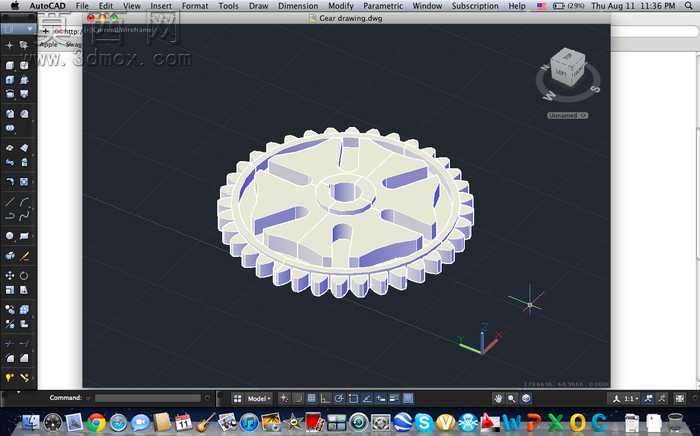

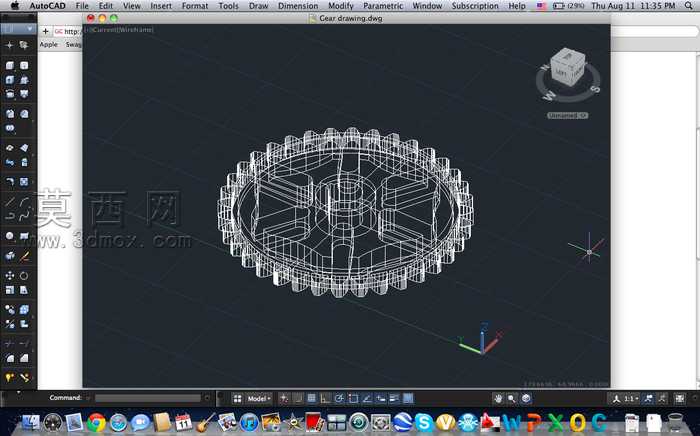

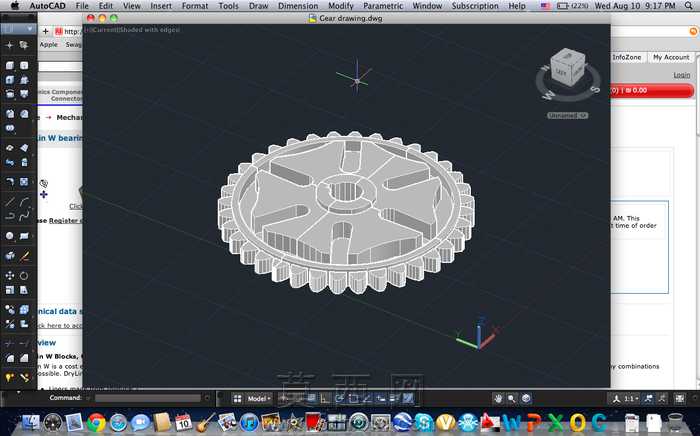

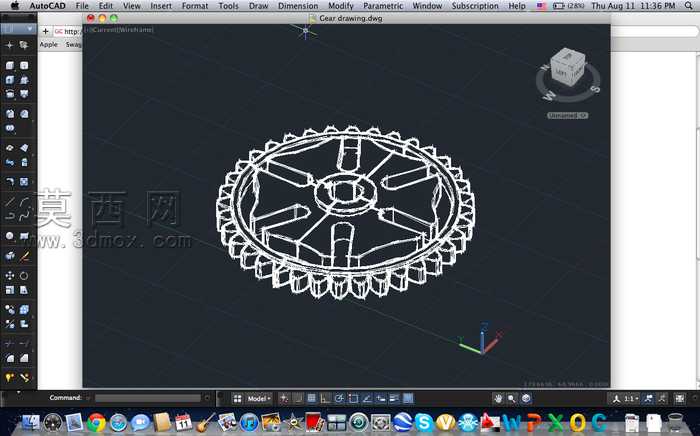

该多齿轮模型采用三维参数化建模方式完成，整体结构围绕传动功能需求展开设计，建模过程中先确定齿轮的分度圆、齿顶圆、齿根圆基础参数，再通过齿廓曲线的精准绘制，完成均匀排布的多齿结构生成，保证每个轮齿的齿形、齿距参数完全一致，满足传动过程中的啮合精度要求。模型主体为盘式齿轮结构，中心设置有适配传动轴的安装孔，孔周设计有定位卡槽结构，可实现与传动轴的周向固定，避免传动过程中出现相对滑动；轮体辐板部分采用轻量化的镂空开槽设计，在保证整体结构强度的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动响应效率。轮齿部分采用标准渐开线齿形设计，建模时对齿根过渡区域做了圆角优化处理，可有效分散传动过程中的应力集中，提升轮齿的抗弯曲疲劳强度，延长零件的使用寿命。模型整体结构规整，各部分尺寸比例协调，既可以作为机械传动系统的基础零件用于各类减速机、传动机构的装配设计，也可作为机械原理教学的演示模型，直观展示齿轮传动的结构特点与啮合原理。建模过程中严格遵循机械设计的相关标准，对各部分配合尺寸做了合理预留，保证后续加工或装配时的尺寸兼容性，整体模型无多余结构特征，布线规整，可直接用于后续的工程图生成、有限元分析或者3D打印加工使用。
