倾斜式自动皂液分配器结构设计

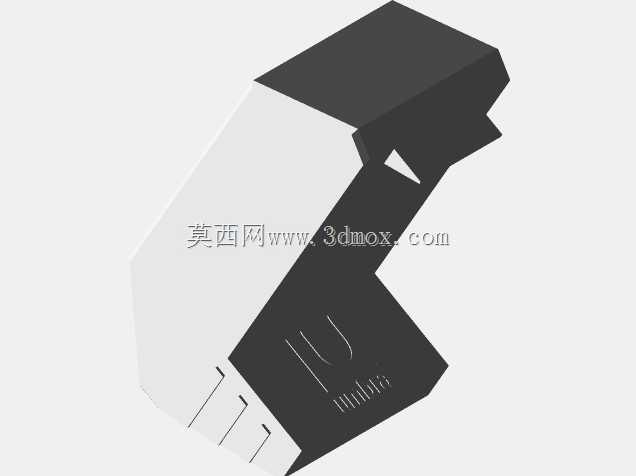

这款倾斜式自动皂液分配器，主要面向公共卫生间、商用餐饮后厨、医疗场所洗手区等高频使用场景设计，区别于传统垂直壁挂式给皂设备，倾斜的机身结构能让使用者伸手时更贴合手部自然下垂的角度，无需刻意抬臂对准出液口，减少皂液滴落在台面积攒污渍的问题。设备核心功能为非接触式自动出液，通过内置感应模块识别手部靠近信号，驱动内部泵体定量输出皂液，单次出液容量控制在1.5ml左右，既满足单次清洁用量需求，也避免过量出液造成的耗材浪费，适配普通洗手液、消毒凝胶等多种流动性清洁液体。从设计思路来看，整体采用Z型倾斜支撑结构，底部为储液仓与电控模块集成区域，倾斜向上的透明视窗段既可以作为储液量的观察窗口，方便运维人员及时补充皂液，也能通过半透明材质弱化内部管路的突兀感，顶部出液端做了内收式导流设计，出液后残留的液滴会顺着导流槽回流至储液仓，不会沿外壳滴落。外形尺寸方面，整机长宽高为155mm*66mm*35.85mm，总储液容量为366.75ml，安装时可选择台面放置或壁挂固定两种方式，壁挂安装时预留的孔位距台面高度建议在200mm-250mm区间，保证成年人伸手时手部处于感应模块的最佳识别范围，台面放置时底部做了防滑胶垫预留位，可搭配3mm厚防滑胶垫避免日常触碰造成移位。机身外壳采用ABS+PC混合材质，接触皂液的储液仓部分选用耐化学腐蚀的PP材质，长期接触清洁类液体不会出现开裂、溶胀问题，底部的装饰条可根据不同装修风格更换配色，适配现代简约、工业风等不同的卫浴装修场景。结构设计上做了快拆式储液仓结构，补充皂液时无需拆卸整机，仅需将底部储液仓沿导轨滑出即可完成加注，运维效率比传统螺丝固定的储液结构提升60%以上，感应模块的探测角度做了15度向下倾斜调整，避免误识别路过的物体造成无效出液，电路部分做了密封防水处理，可适应洗手区高湿度的使用环境，不会因溅水出现电路短路故障。
