室内中柱式螺旋楼梯三维设计作品

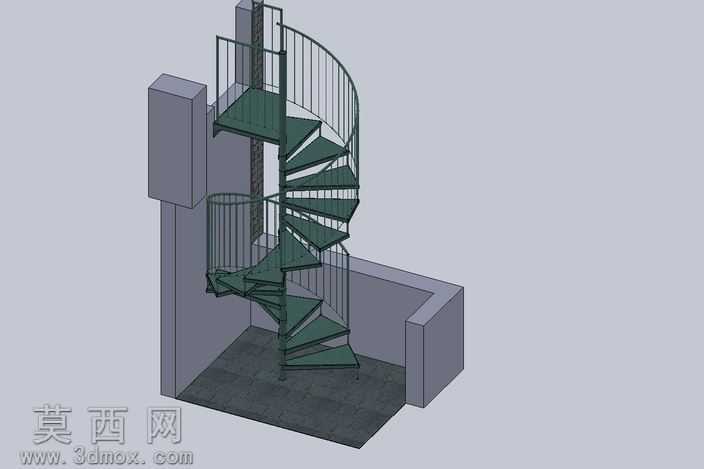

本作品为室内中柱式螺旋楼梯的三维建模设计成果，建模过程依托参数化三维设计逻辑完成，首先确定中心承重柱的基准轴线，以固定层高、踏步旋转角度为核心参数搭建整体框架，每一级踏步围绕中心柱按等角度差螺旋排布，保证踏步踏面宽度符合人体工程学通行要求，避免通行时出现踏面过窄的磕碰风险。建模阶段对各部件做了精细化结构拆分：中心承重柱采用圆管钢结构建模，柱体表面做哑光金属材质处理，还原钢结构立柱的磨砂金属质感；踏步板采用加厚钢板结构建模，每块踏步与中心柱做焊接贴合的结构处理，踏步边缘做圆角收边设计，既提升结构安全性也优化视觉柔和度，踏步表面赋予深绿色哑光防锈漆材质，模拟实际工程中钢结构楼梯的漆面效果。护栏部分分为内侧沿中心柱排布的竖向栏杆与外侧随螺旋弧度弯曲的环形扶手，栏杆采用等直径细圆钢建模，沿每级踏步外边缘等距排布，外侧扶手采用连续螺旋弯管建模，与竖向栏杆顶端做固定连接结构，扶手表面赋予亮面金属材质，还原不锈钢扶手的光滑反光质感。模型同时还原了楼梯所处的室内边角空间结构，两侧的墙体与地面采用混凝土哑光材质，与深绿色楼梯本体形成视觉层次区分。设计过程中重点校验了螺旋上升的螺距参数，保证整体通行净高符合建筑规范要求，各部件之间的连接结构均做了贴合实际施工工艺的处理，没有出现结构穿模、衔接错位的问题，整体模型结构完整，材质区分清晰，既可以用于建筑室内方案的效果展示，也可作为钢结构楼梯加工制作的结构参考，完整呈现了螺旋楼梯从中心承重结构到踏步、护栏各部分的构造逻辑，还原了紧凑型室内螺旋楼梯节省空间、造型流畅的设计特点。
