液化石油气挠性管道凸轮锁紧接头

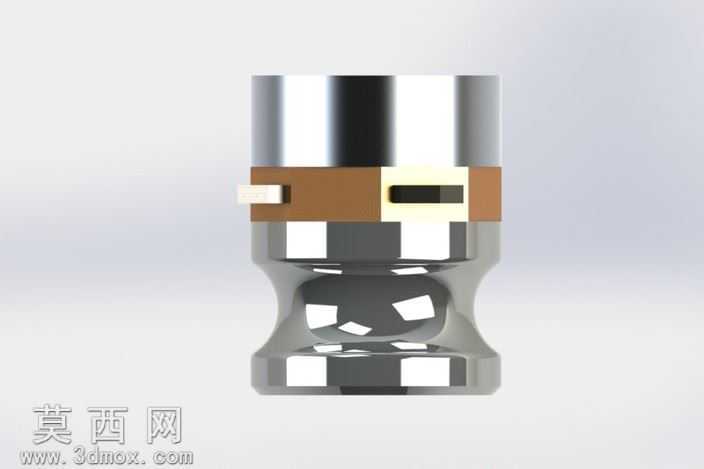

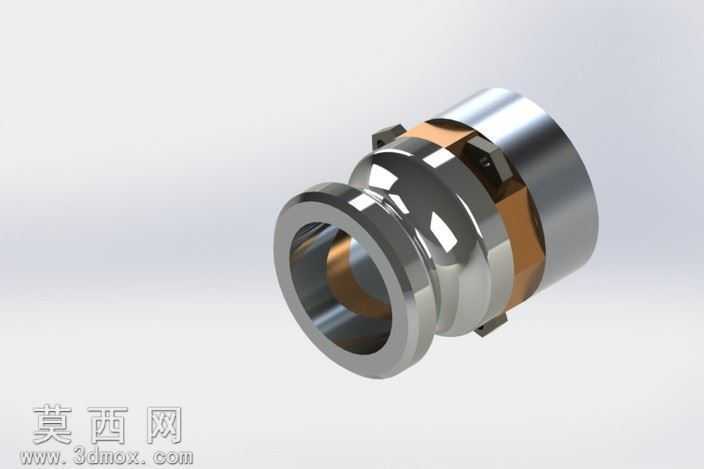

本作品为液化石油气输送场景设计的挠性管道凸轮锁紧接头三维模型，建模阶段采用参数化特征建模思路，以回转体基础特征为核心，先通过旋转命令构建接头主体的中空通腔结构，精准匹配液化石油气输送的通径要求，保证流体输送过程的流道顺滑无突变，减少介质输送过程的阻力损失。建模过程中对凸轮锁紧结构做了精细化处理，将凸轮卡爪的锁紧行程、卡接角度做了参数化约束，确保锁紧操作时凸轮面能够顺畅压合对接端的定位凸缘，同时预留了合理的装配间隙，避免实际装配过程中出现卡滞、干涉问题。接头中部的挠性密封段采用分层建模逻辑，外层金属定位环与内层密封胶体分别建模后做装配约束，还原挠性接头可补偿管路安装偏差、吸收小幅振动的结构特性，金属部分的卡接凸耳做了圆角过渡处理，既符合实际加工的工艺要求，也避免应力集中导致的结构失效。材质渲染阶段，对主体金属部位采用抛光不锈钢材质，调整金属粗糙度参数至0.1以下，添加适度的环境反射效果，还原金属件机加工后的亮面质感；中部密封环采用铜合金材质，调整金属色泽为暖铜色调，与不锈钢主体形成视觉区分；挠性密封段采用丁腈橡胶材质，设置较高的粗糙度参数与弱反射属性，还原橡胶材质的哑光质感。结构设计上充分考虑管路快接的使用需求，凸轮锁紧结构无需额外工具即可完成管路的快速对接与拆卸，锁紧状态下能够提供足够的轴向压紧力，保证密封面紧密贴合，防止液化石油气介质泄漏，同时适配挠性管路的安装特性，可补偿管路安装时的同轴度偏差，降低现场安装的对位难度。整体模型的所有配合面、定位结构均按照实际五金配件的加工公差做了预留，可直接用于产品结构验证、装配模拟以及产品展示渲染使用，模型的结构细节完整还原了凸轮锁紧接头的工作原理，能够直观展示接头的锁紧动作过程与密封实现逻辑。
