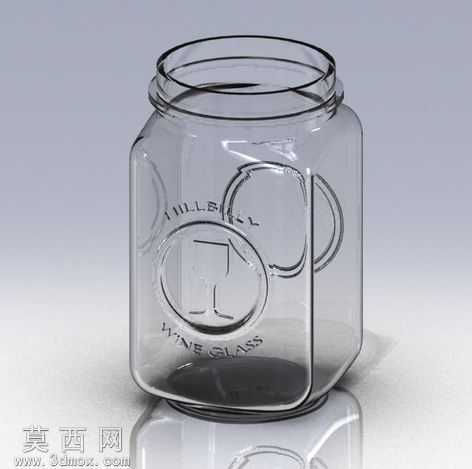

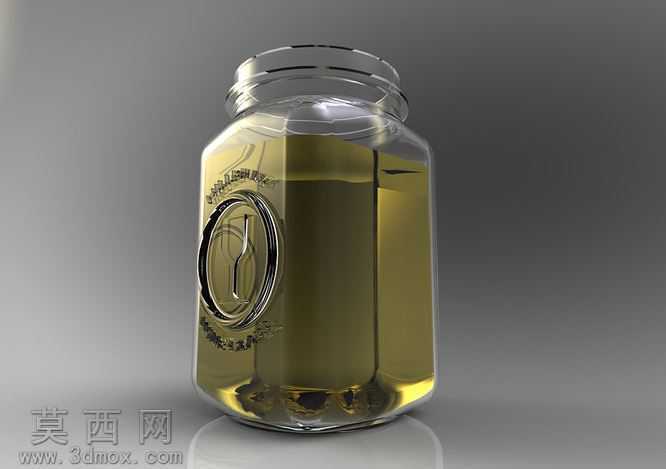

方形浮雕玻璃密封储物罐三维设计

本作品为方形玻璃密封储物罐的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以方形截面为基础轮廓，通过拉伸命令生成罐体的主体方正结构，针对罐口的螺纹密封结构，采用螺旋线配合扫描切除的方式完成标准螺纹牙型的构建，保证螺纹参数符合通用密封盖的适配尺寸，避免出现装配干涉问题。罐体侧壁的浮雕区域是本次建模的细节重点，先在对应侧壁平面绘制浮雕的圆形轮廓边界，通过包覆命令将预设的浮雕纹样、文字标识精准映射到玻璃罐体的弧度过渡位置，保证浮雕凸起高度均匀一致，既还原了玻璃压制成型的工艺特征，也避免了尖锐棱角导致的渲染失真问题。罐身的棱边位置全部采用等半径圆角过渡处理，匹配真实玻璃制品的倒角工艺，消除直角结构带来的生硬感，同时还原玻璃罐体的圆润触感特征。材质设置阶段，针对透明玻璃材质，重点调整了折射率、透明度与反射参数，将玻璃折射率设置为符合钠钙玻璃的1.52数值，适当添加轻微的粗糙度参数模拟真实玻璃表面的细微质感，避免完全镜面反射带来的虚假观感，同时开启焦散效果参数，还原光线穿过透明玻璃后形成的光影折射效果。渲染阶段采用工作室柔光环境，在罐体下方添加反光平面，模拟玻璃罐放置在光滑台面的倒影效果，多角度调整光源角度，突出浮雕纹样在透明罐体上的凹凸层次感，让玻璃的通透质感与浮雕的立体细节得到充分展现。整体设计兼顾了日用玻璃制品的结构实用性与外观装饰性，方正的罐体结构相比圆形罐更易规整摆放，提升空间利用率，侧壁的浮雕设计既增强了罐体的握持摩擦力，也提升了产品的外观辨识度，可直接用于玻璃制品的开模生产参考、产品展示渲染等场景。
