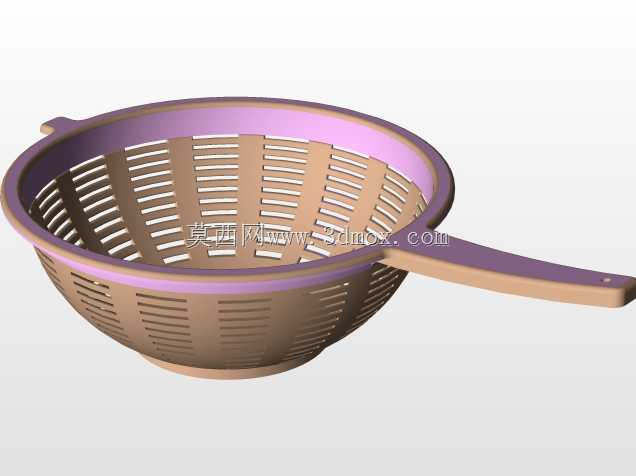

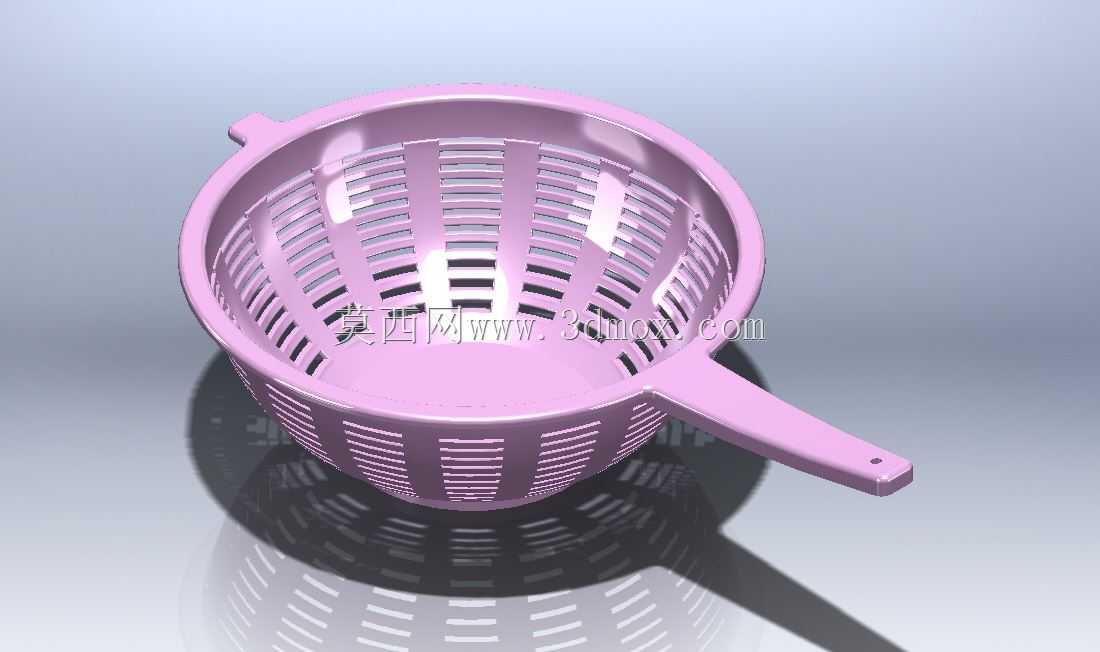

带手柄粉色塑料沥水漏勺结构设计

这款带单手柄的塑料沥水漏勺，主要面向家庭厨房、小型餐饮后厨的食材沥水场景设计，尤其适配意面、通心粉等长条形面食煮制后的沥水作业，也可用于清洗果蔬时的控水环节，替代传统无柄沥水篮握持不便、易被高温蒸汽烫伤的使用痛点。从结构设计逻辑来看，整体采用碗状敞口造型，勺体深度设置为120mm左右，口径约240mm，单次可容纳单人份煮制后的通心粉沥水需求，边缘做10mm宽的加厚卷边处理，既提升整体结构刚性，避免塑料件长期受热出现边缘变形翘曲，也能在放置于台面或锅沿时提供稳定的支撑边界，防止侧翻撒漏。勺体侧壁与底部均匀排布长条形沥水格栅，格栅宽度设置为4mm，既保证沥水速度，又能避免直径较小的通心粉段从格栅缝隙漏出，格栅之间的连接筋厚度均匀控制在2.5mm，兼顾沥水效率与结构强度，防止盛载较重食材时出现筋条断裂。手柄采用一体化延伸设计，长度约110mm，与勺体连接处做圆弧过渡加强筋，避免应力集中导致的手柄断裂，手柄末端设置直径5mm的悬挂孔，可直接挂在厨房挂杆上收纳，减少台面占用空间。勺体另一侧设置小型定位凸耳，当漏勺搭在锅沿沥水时，凸耳可卡在锅边起到限位作用，无需全程手持握持，降低操作人员的劳动强度。材质选用食品级耐热PP塑料，可耐受100℃沸水温度，不会在接触高温食材时释放有害物质，表面做哑光磨砂处理，避免沾水后出现打滑问题。建模过程中重点处理了格栅与勺体的过渡圆角，所有棱角位置均做R1-R2的圆角处理，既避免使用时划伤手部，也符合注塑成型的工艺要求，减少注塑过程中的应力集中问题，提升成品率。整体壁厚均匀控制在3mm，避免出现壁厚差异过大导致的注塑缩痕、翘曲等缺陷，手柄位置做局部加厚至4mm，保证握持时的结构强度，不会出现弯折变形。
