水水表无线电珠算盘注塑模具结构设计

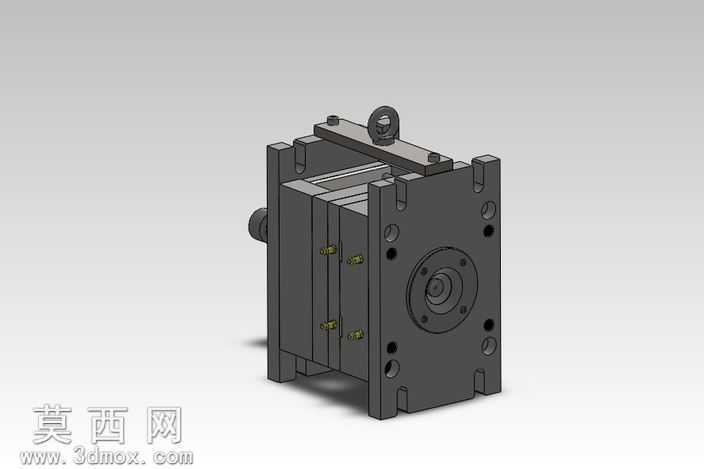

本套注塑模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，对模架、型腔、型芯、导向定位机构、浇注系统、冷却回路、脱模机构等所有零部件进行1:1等比例建模，确保各部件装配间隙合理，无干涉错位问题。模型渲染阶段采用金属钢材材质赋予模板、导柱导套、紧固螺钉等金属零部件，还原模具钢哑光磨砂的金属质感，对密封件、紧固件等小尺寸零件做了细节倒角与纹理处理，整体渲染效果清晰展现模具的装配层次与结构细节，可直观观察模具合模、开模状态下的各部件配合关系。结构设计上采用标准两板模模架结构，定模侧设置浇口套定位环，适配注塑机射嘴定位需求，型腔部分根据水水表无线电珠算盘塑件的外观结构做整体式型腔加工设计，保证塑件外表面成型质量无拼接痕迹；动模侧设置组合式型芯结构，针对塑件内部的卡槽、柱位等精细结构做镶件拆分设计，既方便加工时的精度控制，也便于后续生产过程中磨损件的快速更换。导向系统采用导柱导套配合精定位组件的双重定位结构，保证合模过程中型腔型芯的同轴度，避免成型过程中出现飞边、错位等成型缺陷。冷却系统采用随形水路设计，在型腔、型芯内部均匀布置循环冷却水道，搭配水嘴、密封圈等标准件，确保注塑生产过程中模具温度均匀可控，缩短塑件冷却定型周期，提升生产效率。脱模机构采用顶针顶出结构，顶针位置排布避开塑件外观面与薄弱结构，保证顶出过程中塑件受力均匀，无顶白、顶变形问题；模具顶部设置吊环孔位，适配模具吊装搬运需求，侧方设置锁模扣结构，保证开模合模过程中模板开合顺序符合设计逻辑，避免生产过程中出现模板提前打开损坏塑件的问题。整体建模过程中对所有标准件均采用通用标准尺寸建模，非标准零件的尺寸公差、加工工艺要求均在模型结构中有所体现，可直接用于后续的工程图导出、数控加工编程以及模具装配调试参考，完整还原了注塑模具从设计到生产落地的全结构细节，能够帮助从业者清晰理解中小型塑料件注塑模具的结构组成与设计逻辑。
