旧款座椅注塑成型模具三维结构设计

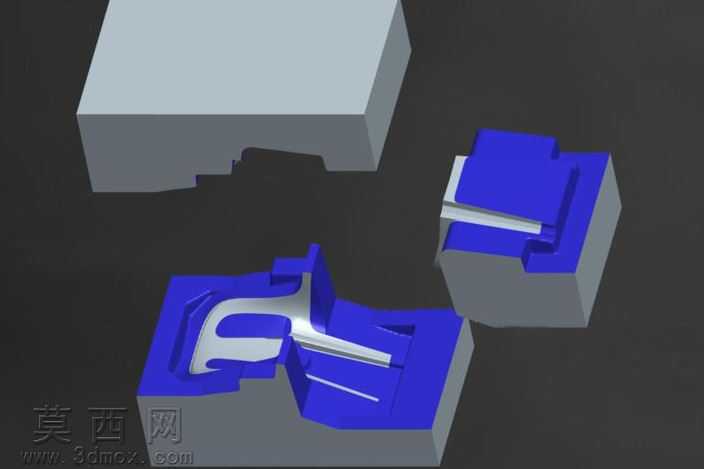

本作品为旧款座椅的注塑成型模具三维设计，建模过程围绕座椅塑件的成型需求展开，首先对座椅塑件的外形轮廓、曲面弧度、壁厚分布进行逆向还原与结构优化，确保塑件脱模斜度、圆角过渡符合注塑工艺的基本要求，避免成型过程中出现应力集中、填充不足的问题。模具整体采用两板模基础结构，拆分出定模仁、动模仁两大核心成型部件，模仁部分采用蓝色标识区分成型区域，灰色区域为模架基体，清晰展现模具的分型面设计：分型面沿着座椅塑件的最大轮廓线进行拆分，保证开模时塑件能够顺利留于动模侧，避免粘定模的生产故障。模具内部针对座椅的曲面造型做了精准的型腔加工预留，成型面完全贴合座椅的外形弧度，包括座椅的靠背曲面、支撑筋位、边缘过渡区域都做了等距偏移处理，预留出均匀的壁厚空间，保证注塑时熔料流动顺畅，填充完整。结构设计上充分考虑了注塑生产的实用性，模仁与模架的配合采用精准的定位结构，保证合模时的对位精度，避免出现飞边、错模的缺陷；同时针对塑件的倒扣区域做了合理的结构避让，确保开模顶出过程中不会损伤塑件表面。渲染阶段采用哑光金属材质模拟模架的钢材质感，成型区域采用高对比度的蓝色材质区分，清晰展现模具的内部成型结构，背景采用深灰色纯色背景，突出模具的开合状态与结构细节，通过爆炸视角的渲染呈现，将定模、动模、成型塑件三个部分的配合关系完整展现，让观看者能够直观理解模具的工作逻辑：合模时定模与动模紧密贴合形成封闭型腔，熔料注入型腔冷却后，开模动作带动定模与动模分离，成型后的座椅塑件留在动模侧完成顶出，即可得到完整的座椅塑料件。整个设计兼顾了结构合理性与工艺可行性，还原了传统座椅注塑模具的典型结构特征，可作为塑料模具结构学习、旧款座椅生产参考的三维案例。
