多色斜头荧光笔外观结构设计方案

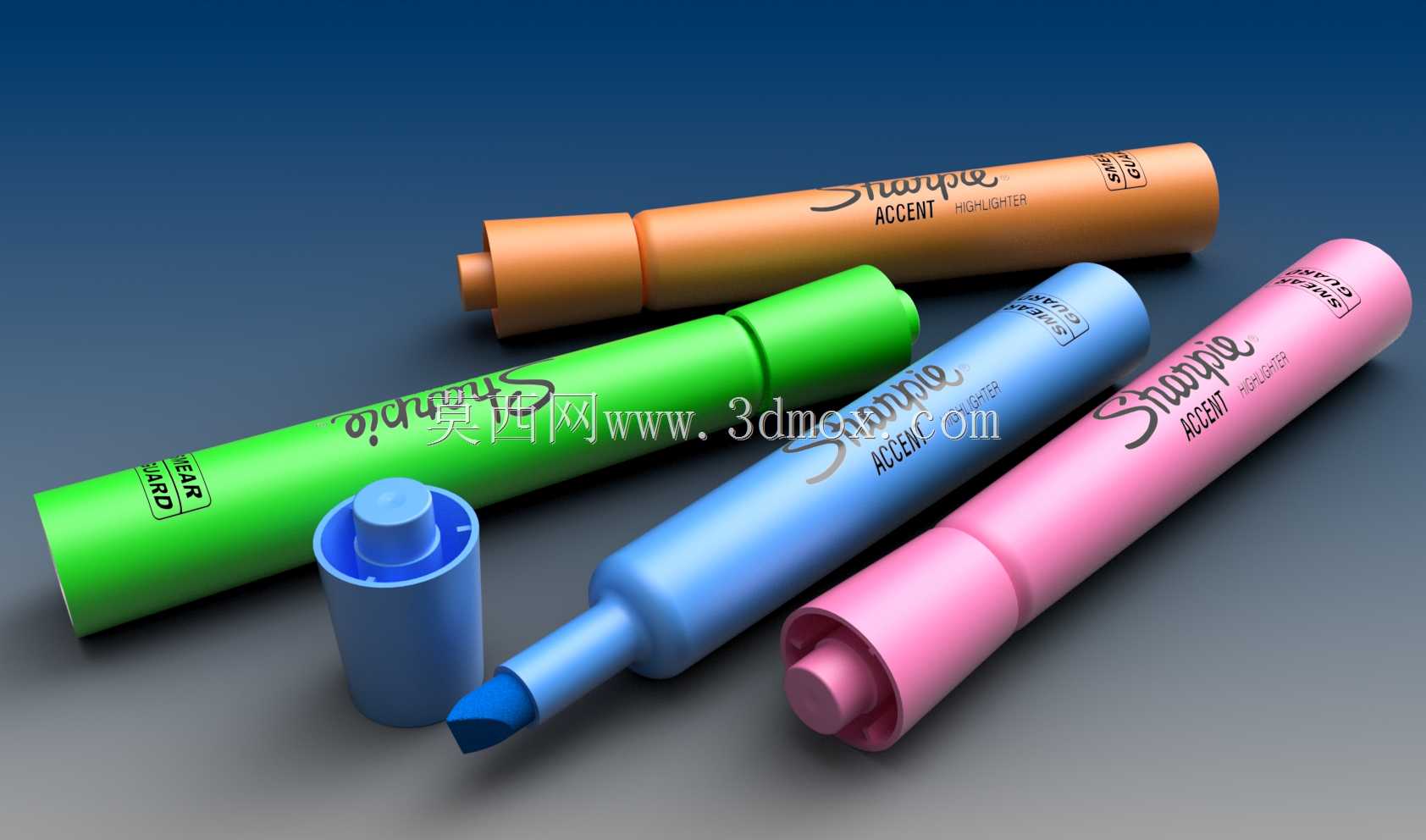

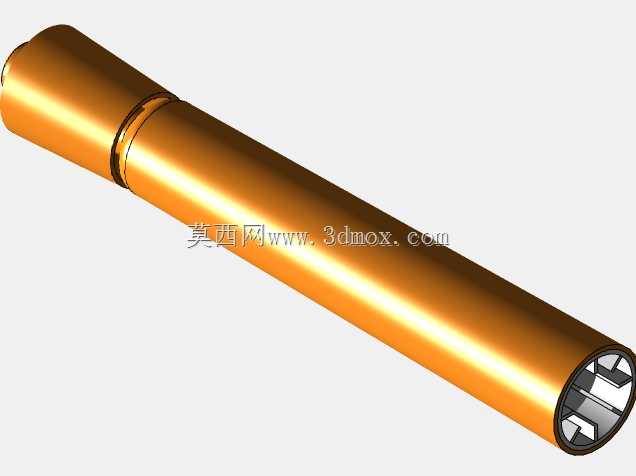

日常办公、教学标注、手账创作场景中，斜头荧光笔是高频使用的标注类文具，本次建模还原的是常规款大容量斜头荧光笔的完整结构，覆盖笔帽、笔身储液腔、笔头组件、笔尾密封端四个核心部分。从实际使用需求出发，设计时优先考虑握持手感与标注效率，笔身采用圆柱收腰过渡造型，直径控制在16mm区间，整笔长度控制在135mm，适配多数成年人手掌握持跨度，长时间握持标注不易产生硌手的疲劳感。笔头采用45度斜切纤维头设计，既可以通过斜切面快速拉出3-5mm宽度的高亮标注线，覆盖教材整行文字，也可以通过笔尖锐角部分完成1mm以内的精细下划线标注，兼顾不同场景的标注需求。笔帽与笔身采用过盈配合卡扣结构，配合深度设置为8mm，既可以保证笔帽扣合后不会因日常晃动脱落，避免笔头纤维暴露风干失效，也不会因扣合过紧导致单手拔帽困难，笔帽外侧设置的防滑凸棱，进一步降低湿手状态下拔帽的打滑概率。储液腔采用等壁厚中空结构，壁厚控制在1.2mm，选用半透明PP材质的设计逻辑，是为了让使用者可以直观观察内部荧光墨水的剩余容量，提前做好替换准备，避免使用过程中突然缺墨中断标注工作。笔尾端采用超声波焊接密封结构，焊接面设置0.3mm的定位止口，保证装配时的同轴度，避免焊接偏位导致的漏液问题，焊接后整笔的密封等级可以达到日常放置无渗漏的要求，即使笔身倒置放在公文包内，也不会出现墨水渗漏污染文件的情况。建模过程中对各部件的装配间隙做了精准控制，笔帽与笔身的单边间隙设置为0.15mm，笔头与笔身前端安装位的过盈量控制在0.2mm，保证笔头安装后不会出现松动歪斜，划线时出墨均匀。不同配色的笔身采用统一的结构参数，仅通过外壳颜色区分墨水色系，既可以降低生产环节的模具开模成本，也能保证同系列不同颜色荧光笔的握持手感、使用体验完全一致，适配批量生产的工艺要求。从结构可靠性角度出发，笔身外侧的品牌标识区域采用凹陷式设计，避免日常使用过程中标识被摩擦脱落，同时凹陷结构也能在一定程度上增加笔身的握持摩擦力，减少手滑掉落的概率。
