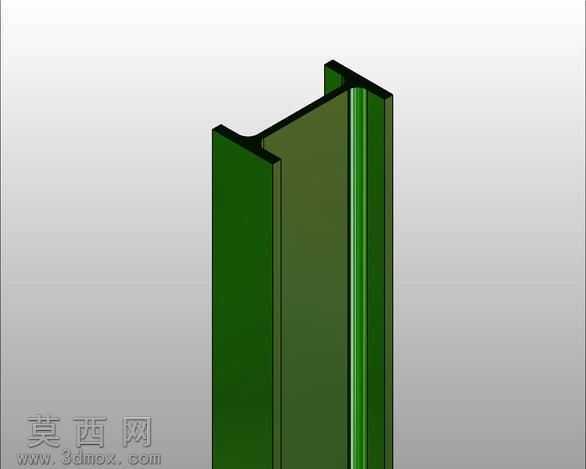

100x50规格H型钢梁三维结构模型

本模型为100x50规格H型梁的三维数字化建模成果，建模过程严格遵循H型钢的截面几何规范，首先通过草图绘制精准勾勒H型截面的内外轮廓，精准控制翼缘宽度、腹板高度、各部位壁厚的尺寸比例，确保截面参数完全匹配100x50规格的实际型材尺寸，随后通过拉伸特征生成梁的主体长度结构，过程中对翼缘与腹板的衔接处做了平滑过渡处理，还原实际热轧H型钢的圆角过渡特征，避免尖锐直角带来的建模失真。材质渲染阶段，选用工业常用的绿色防锈漆质感材质，调整材质的漫反射、粗糙度与反光参数，模拟钢材表面喷涂防锈漆后的哑光偏微亮的真实质感，同时通过光影渲染突出H梁的立体结构，清晰展现腹板与两侧翼缘垂直衔接的构造特征，让模型的视觉呈现贴近实际工程中的型材外观。结构设计上，完整还原H梁的经典受力构造，两侧平行翼缘与中间垂直腹板形成稳定的工字型受力截面，能够清晰展现H梁作为承重构件的截面力学优势，模型整体结构规整无冗余特征，各部位尺寸比例协调，可直观呈现该规格H梁的外形构造与尺寸特征。建模过程中注重结构的准确性，对翼缘的平直度、腹板的垂直度都做了参数化约束，确保模型不存在几何变形、面重叠等建模问题，整体模型可用于钢结构教学演示、工程方案的构件示意、装配场景的型材占位等用途，能够直观帮助使用者理解该规格H梁的外形特点与构造形式，为相关钢结构设计、教学、展示场景提供精准的三维数字化参照。
