金属排烟管道防护顶盖结构设计

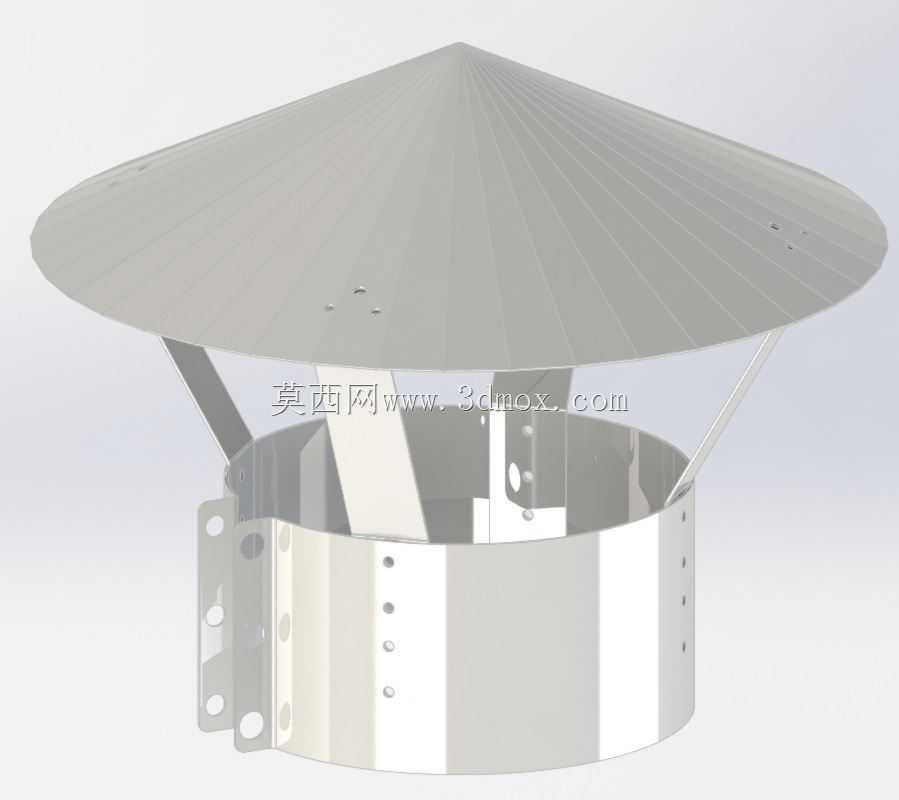

这类金属顶盖主要配套在工业厂房、民用建筑的竖向金属排烟烟囱顶端，日常运行中首先要解决的是敞口烟囱的异物侵入问题，避免落叶、飞鸟、降雨降雪直接落入烟道内部，造成排烟通道堵塞、内壁腐蚀加速，甚至影响下方配套燃烧设备的正常排烟效率。从结构设计逻辑来看，整个罩体采用薄金属板冲压成型的工艺路线，没有多余的冗余结构，罩体的轮廓尺寸完全匹配对应规格的烟囱外径，安装后罩体边缘与烟囱外壁保留均匀的环形排烟间隙，既不会遮挡排烟通流面积，也能引导排烟气流沿罩体下沿均匀向外扩散，避免直排气流对周边墙面或设备造成直吹污损。安装结构上没有采用复杂的快拆或者卡扣设计，而是选用铆钉搭配螺钉的组合固定方式，这种设计主要考虑烟囱顶端属于高空户外安装场景，长期承受风载、温度交变的影响，铆钉连接可以提供稳定的永久固定点位，保证罩体与烟囱端部的基础连接强度，避免长期风振导致连接松脱；螺钉点位则预留了后期维护拆卸的空间，当需要对烟囱内部进行检修、清灰作业时，只需拆除螺钉即可掀开罩体操作，不需要整体破坏铆接结构。设计过程中需要重点核对安装边界尺寸，罩体的下沿内径要比配套烟囱的外径大出合理的装配间隙，保证现场安装时可以顺利套入烟囱端部，不会因为板材成型误差、烟囱现场焊接的变形导致装配卡滞；罩体的凸起高度要结合当地的最大降雨量、积雪厚度来核算，保证极端天气下，雨水不会顺着罩体内壁倒灌进烟道内部，同时凸起的弧面或者斜面结构可以引导落雨、积雪自然滑落，不会在罩体顶部形成积水积冰增加额外载荷。从实际使用场景来看，这类结构不需要做额外的表面复杂处理，只要做好基础的防锈镀层即可，因为长期处于户外通风环境，烟气本身的余热也会带走罩体表面的潮气，只要板材厚度选择匹配对应风载要求，就可以实现很长的免维护使用周期。很多现场安装的同类产品容易出现的问题是罩体尺寸过小导致排烟阻力增大，或者连接点位不足导致大风天气下罩体脱落，这套结构在设计时就均匀布置了多组连接点位，沿烟囱圆周方向等距分布，让每个连接点承受的风载载荷均匀，不会出现局部应力集中导致的板材撕裂或者连接件断裂。另外罩体的边缘做了卷边处理，既可以提升薄板材的整体刚性，避免板材在长期风振下出现变形异响，也能消除切割板材的锋利边缘，避免现场安装作业时出现划伤风险，整个结构没有易损件，成型后可以直接批量配套不同管径的金属烟囱使用，不需要现场二次加工。
