适配3D打印的三角加强型货架支撑构件

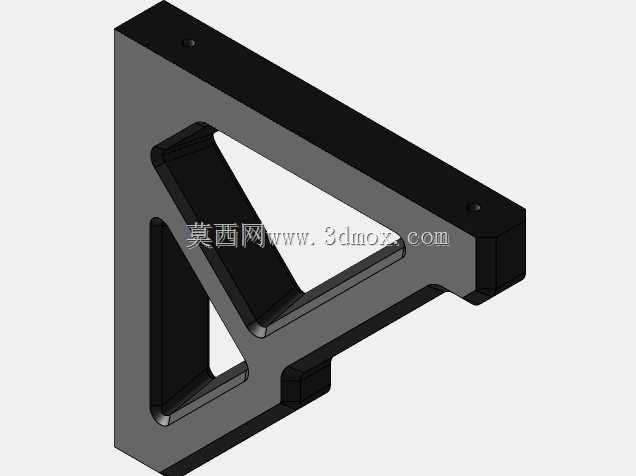

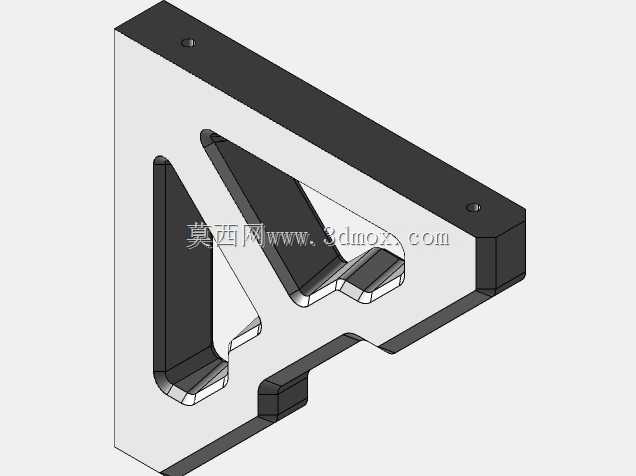

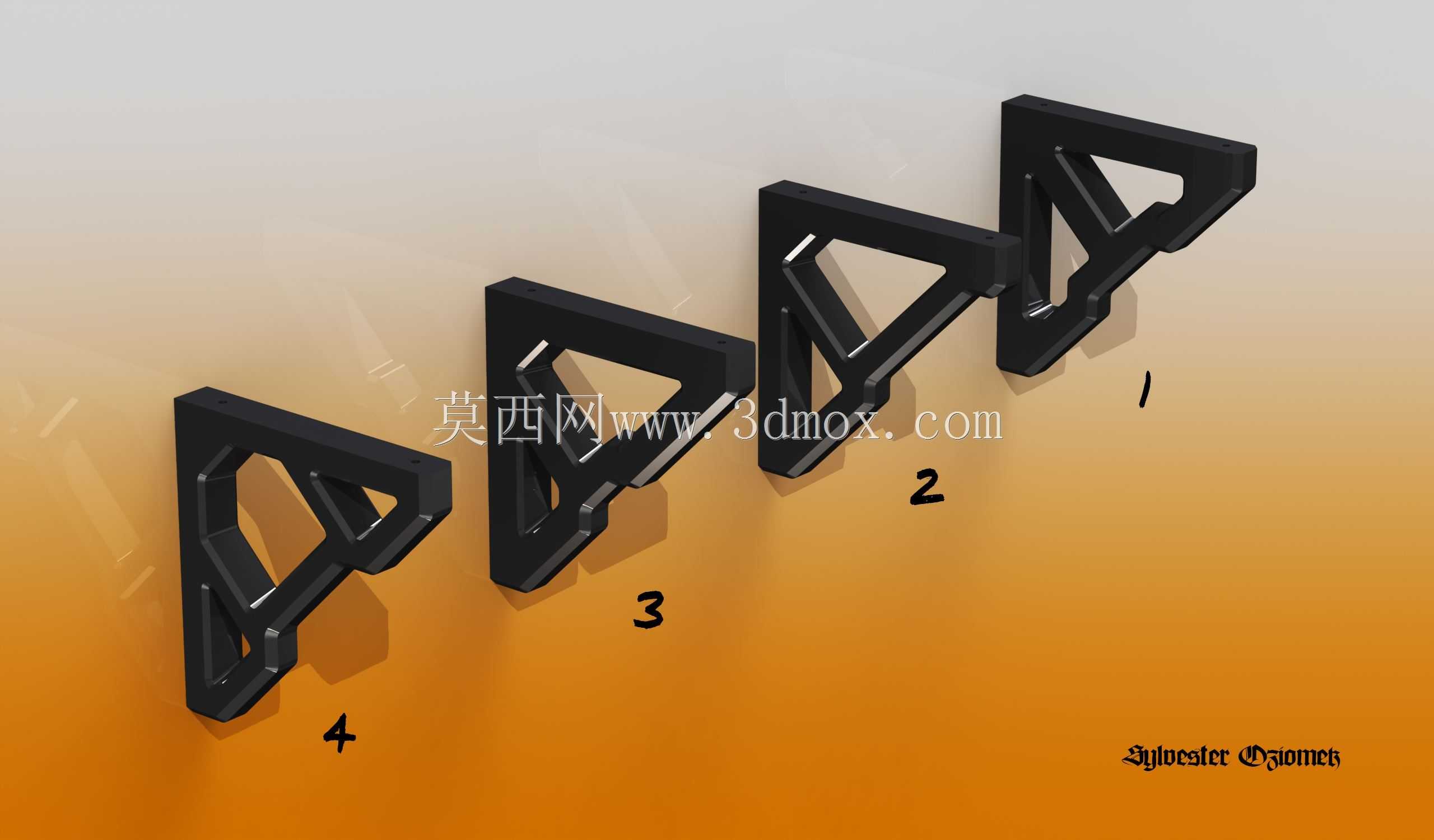

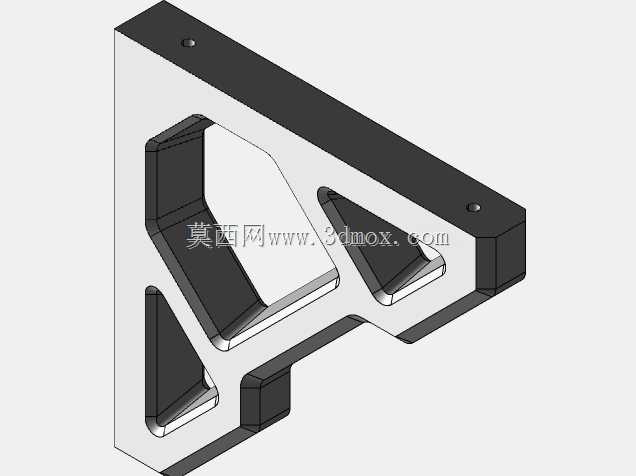

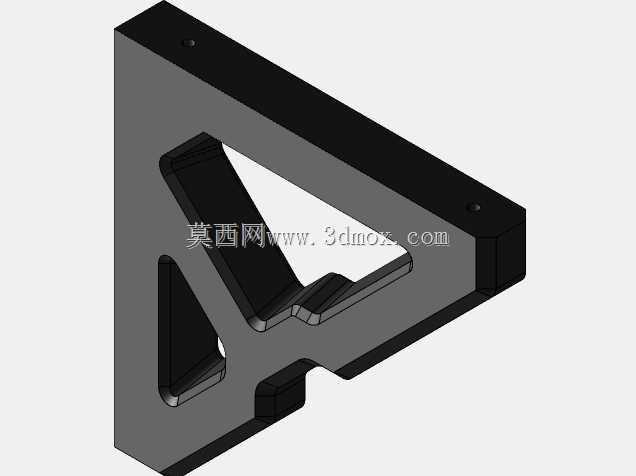

这款三角结构支撑构件，核心应用场景覆盖家用墙面置物架、小型仓储轻型货架、工作室工具挂架、桌面拓展置物台的承重连接环节，作为货架与安装基面之间的核心传力部件，承担置物层板传递的竖向载荷，同时抵消层板受载产生的倾覆力矩，避免置物结构出现弯折、脱落的失效问题。构件单组外形尺寸控制在150x150mm的安装边界内，安装时无需额外定制复杂的连接基座，可直接通过预留的沉头安装孔，配合膨胀螺丝或自攻螺丝固定在水泥墙面、木质柜体、铝型材框架等常见安装基面上，适配市面上多数厚度15-25mm的置物层板，层板与支撑件的接触面预留了定位卡槽，安装时可直接卡入层板边缘，无需额外辅助定位即可快速对齐，降低现场安装的对位难度。设计阶段优先考虑3D打印的成型工艺特性，整体采用一体化三角桁架式结构，没有悬空角度超过45度的无支撑结构，打印时无需添加大量可溶性支撑，减少打印后处理的工作量，同时所有棱边都做了R2的圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题。构件内部的镂空加强筋布局经过受力优化，在150mm的支撑跨度下，可稳定承载15kg以内的均布载荷，筋条厚度统一设置为3mm，既保证FDM打印时的出丝连续性，避免出现断丝、填充不足的打印缺陷，又能在控制整体重量的前提下最大化结构刚性，相比同尺寸的实心直角支架，材料用量减少60%以上，打印耗时缩短近一半。考虑到实际安装中左右对称位置的使用需求，模型建模时保留了完整的设计草绘特征，使用者可直接通过镜像特征快速生成另一侧的对称支撑件，无需重新绘制轮廓，适配不同安装位置的布局需求。构件与墙面贴合的安装面做了0.2mm的平面度公差预留，打印完成后无需二次打磨即可与安装基面完全贴合，避免出现安装缝隙导致的受力不均问题，支撑面与层板接触的位置设置了防滑纹理凹槽，安装后可增大与层板的摩擦力，防止层板受侧向力时出现滑移错位。在小型便利店的墙面商品展示架、家庭书房的墙面书架、车库的工具置物架、工作室的耗材存放架等场景中，这款支撑件都能快速适配，既可以单组使用支撑短层板，也可以多组等距排布支撑长层板，根据置物载荷的大小灵活调整支撑间距，无需更换构件规格。
