锥形杠杆触发式皂液分配器结构设计

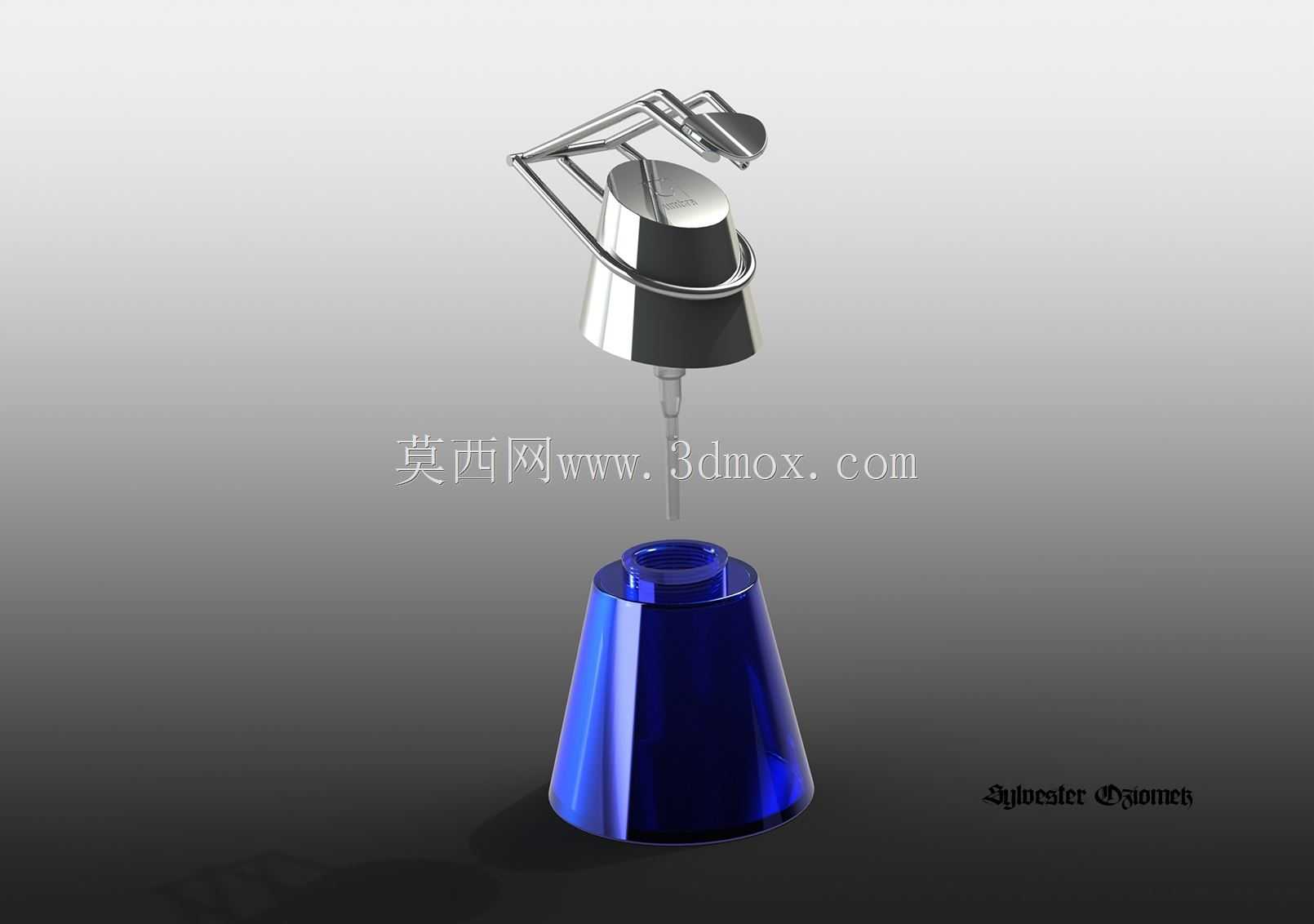

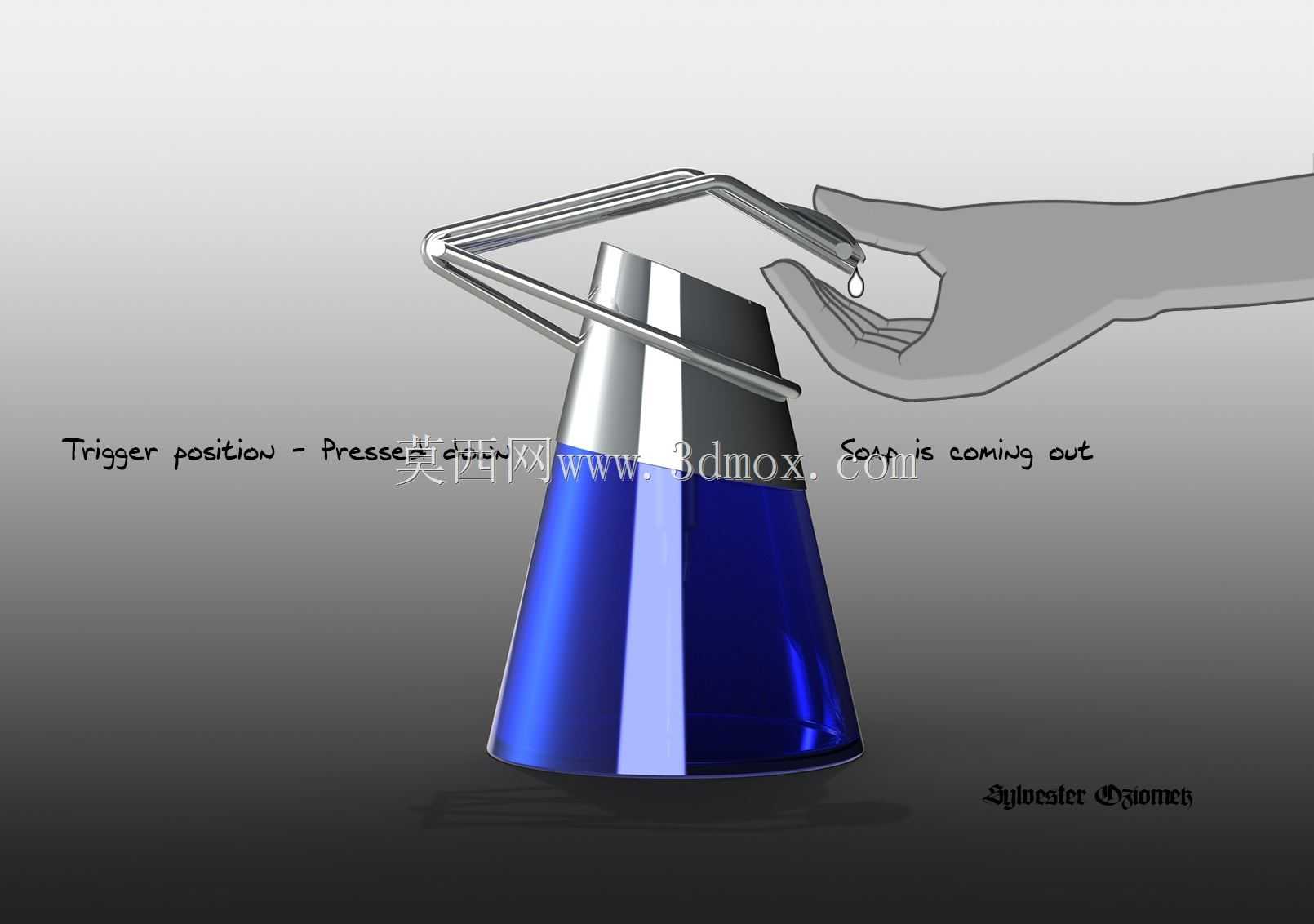

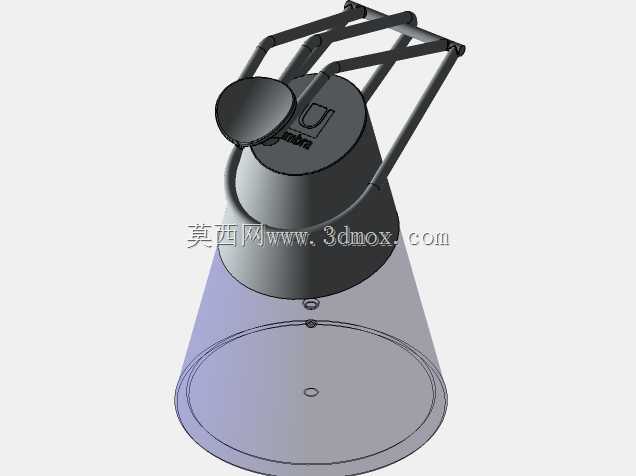

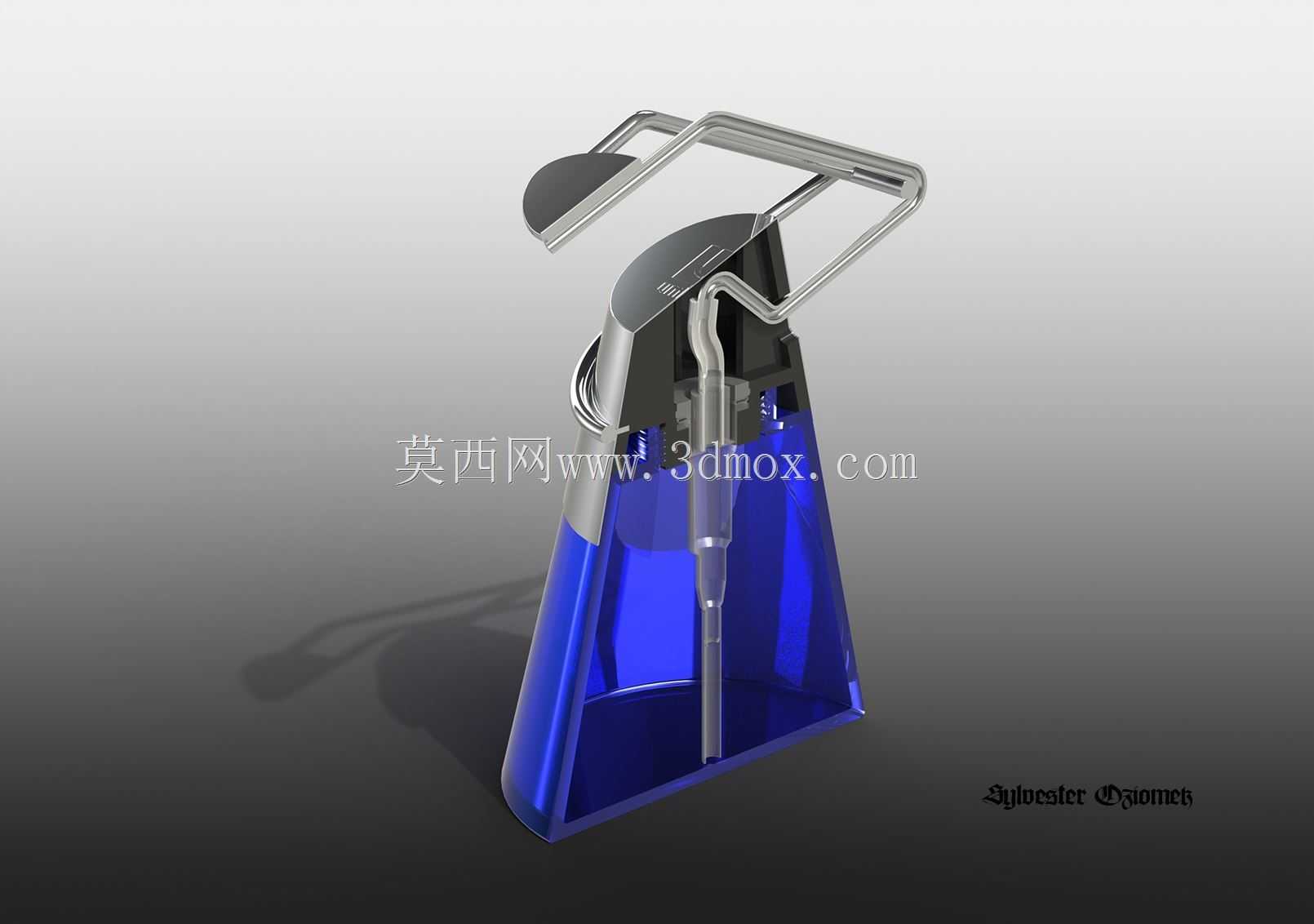

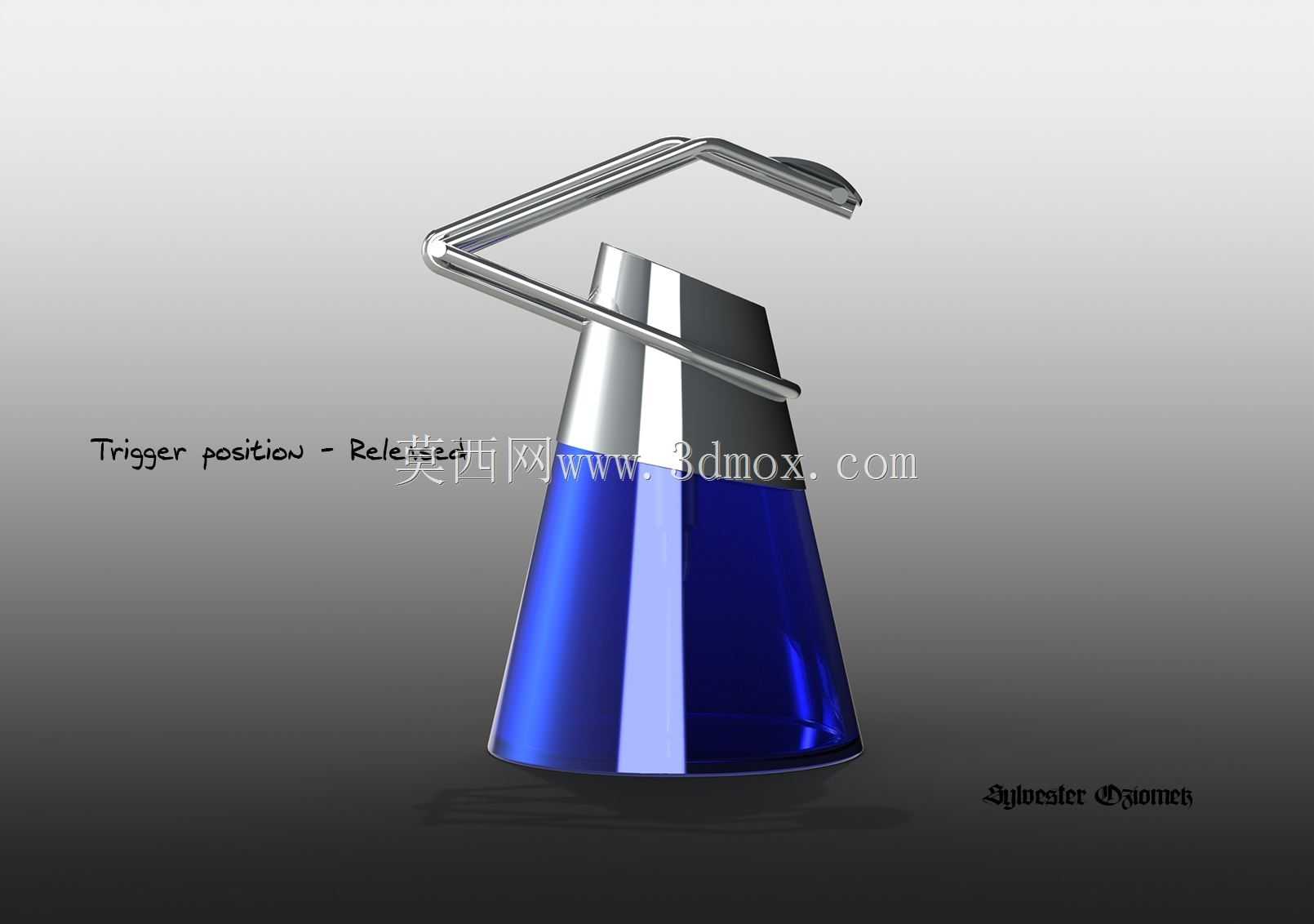

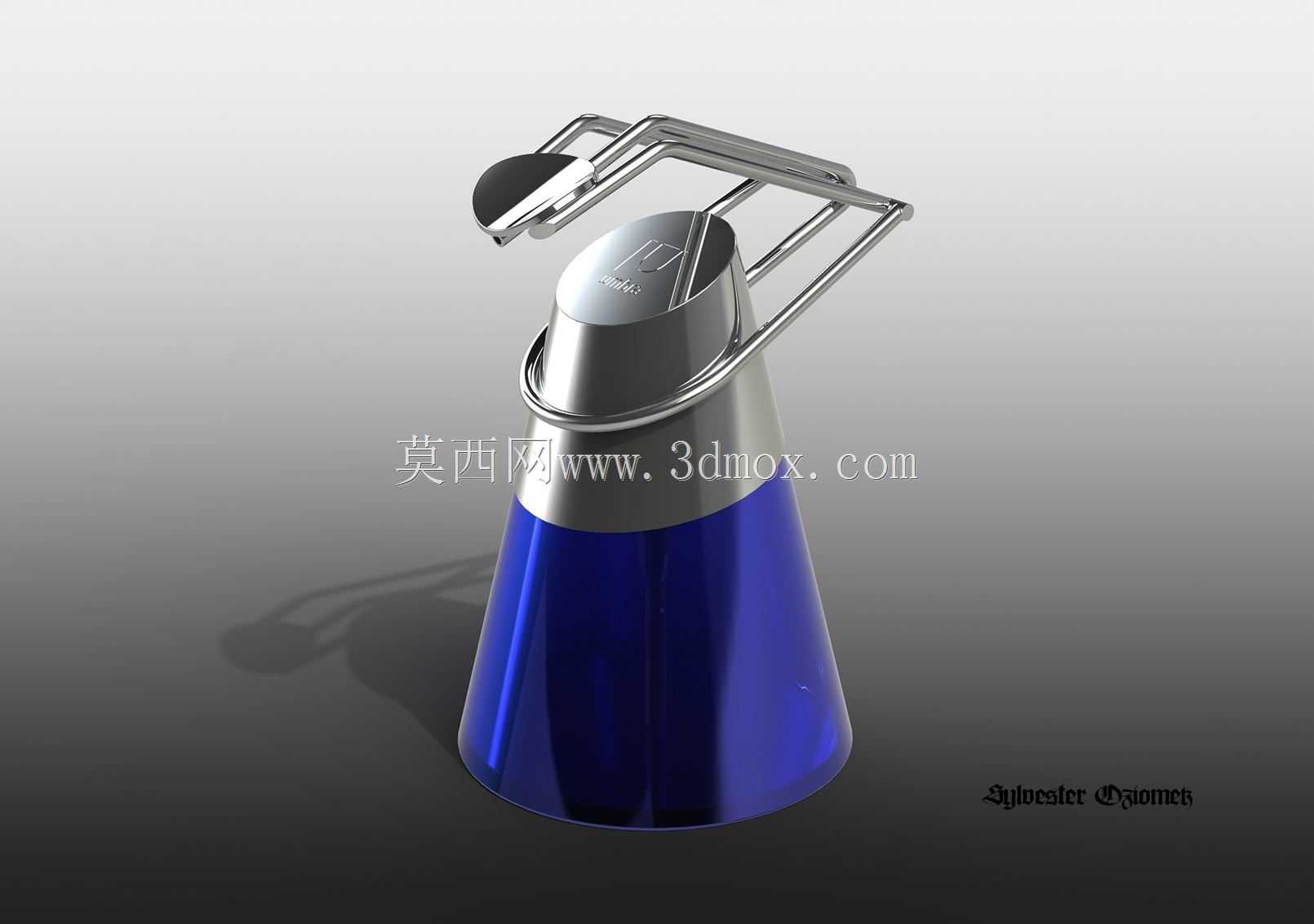

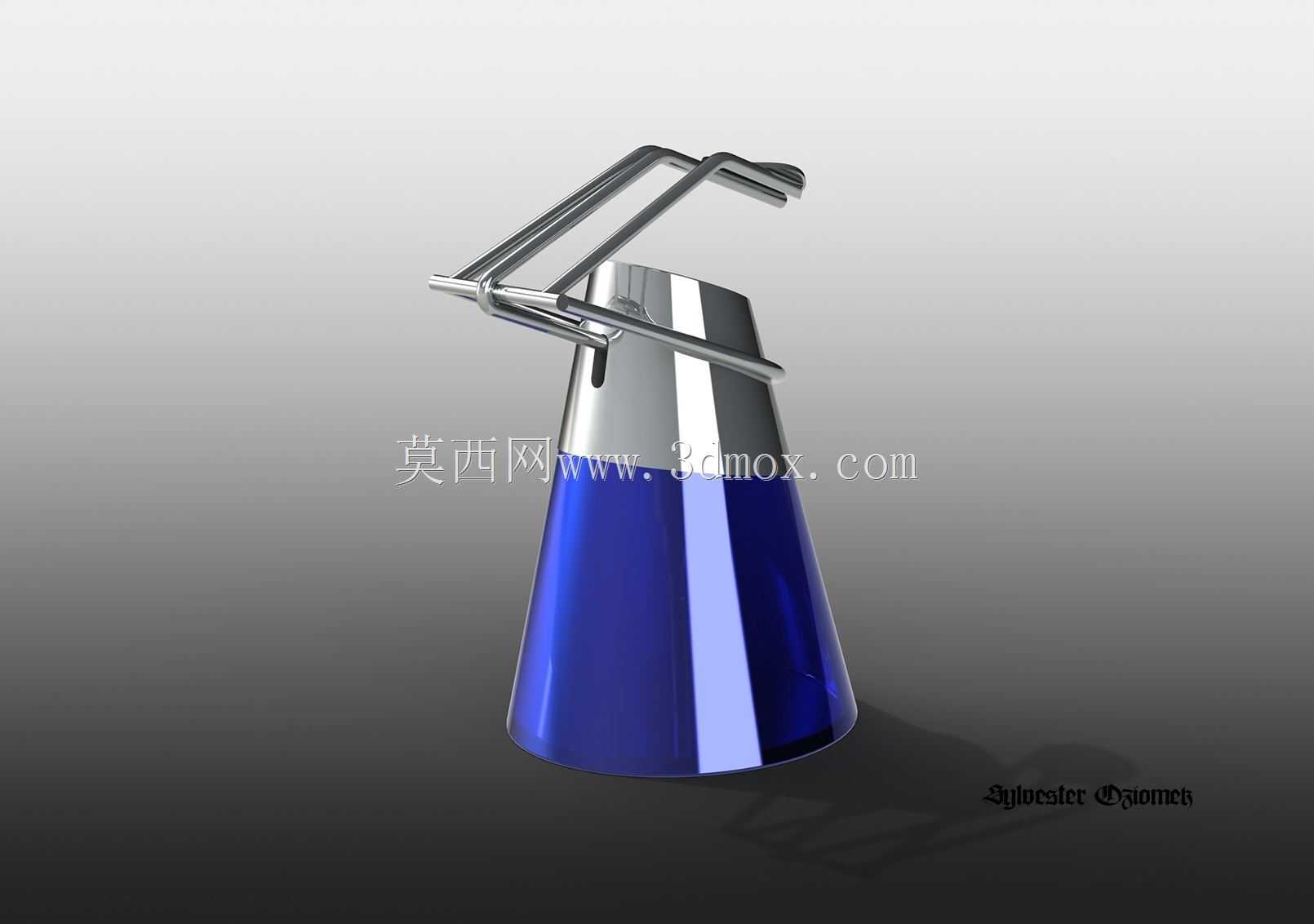

这款皂液分配器额定容量为519毫升，可适配公共卫生间、酒店盥洗区、高端家居洗手台等多场景的皂液供给需求，主体储液舱可选用高透玻璃或高密度食品级塑料成型，上部支撑与触发结构采用不锈钢材质加工，兼顾耐腐蚀性能与外观质感。从结构设计逻辑来看，整体采用上窄下宽的锥形储液舱构型，底部直径大于上部连接段直径，放置在台面上时重心更低，抗侧翻能力远优于直筒型同类产品，无需额外固定结构即可稳定放置在光滑台面，安装边界仅需预留直径120毫米左右的圆形放置区域，适配绝大多数常规洗手台的台面空间。触发操作机构采用C形悬臂式杠杆结构，悬臂通过枢轴点固定在储液舱上部的金属连接环上，杠杆触发端延伸至使用者手部正上方，按压触发时的力臂经过优化设计，相比传统直压式皂液器操作力降低约30%，轻压即可完成出液，长期使用也不会出现触发部件卡滞的问题。触发杆中部集成固定的输料管结构，输料管通过柔性连接件与舱内的泵体相连，当使用者向下按压顶部触发端时，杠杆绕枢轴点转动，带动输料管产生位移推动泵体活塞做功，储液舱内的皂液在泵体压力作用下沿输料管上升，从出液端口均匀流出，松开触发端后泵体内部复位弹簧带动结构归位，完成一次出液循环。加工工艺层面，储液舱的塑料或玻璃部件采用注塑成型或吹制成型工艺，上部不锈钢支撑框架采用金属板冲压成型后与弯曲加工的不锈钢管、棒材通过点焊工艺拼接，各连接部位做圆角钝化处理，避免使用过程中划伤使用者。出液端口做收窄导流设计，出液时不会出现皂液沿外壁流淌的问题，日常维护时仅需向上提起上部金属框架即可打开储液舱加注皂液，拆装操作无需额外工具，内部泵体采用模块化设计，出现故障时可单独更换泵体组件，无需整体报废，有效降低全生命周期的使用成本。
