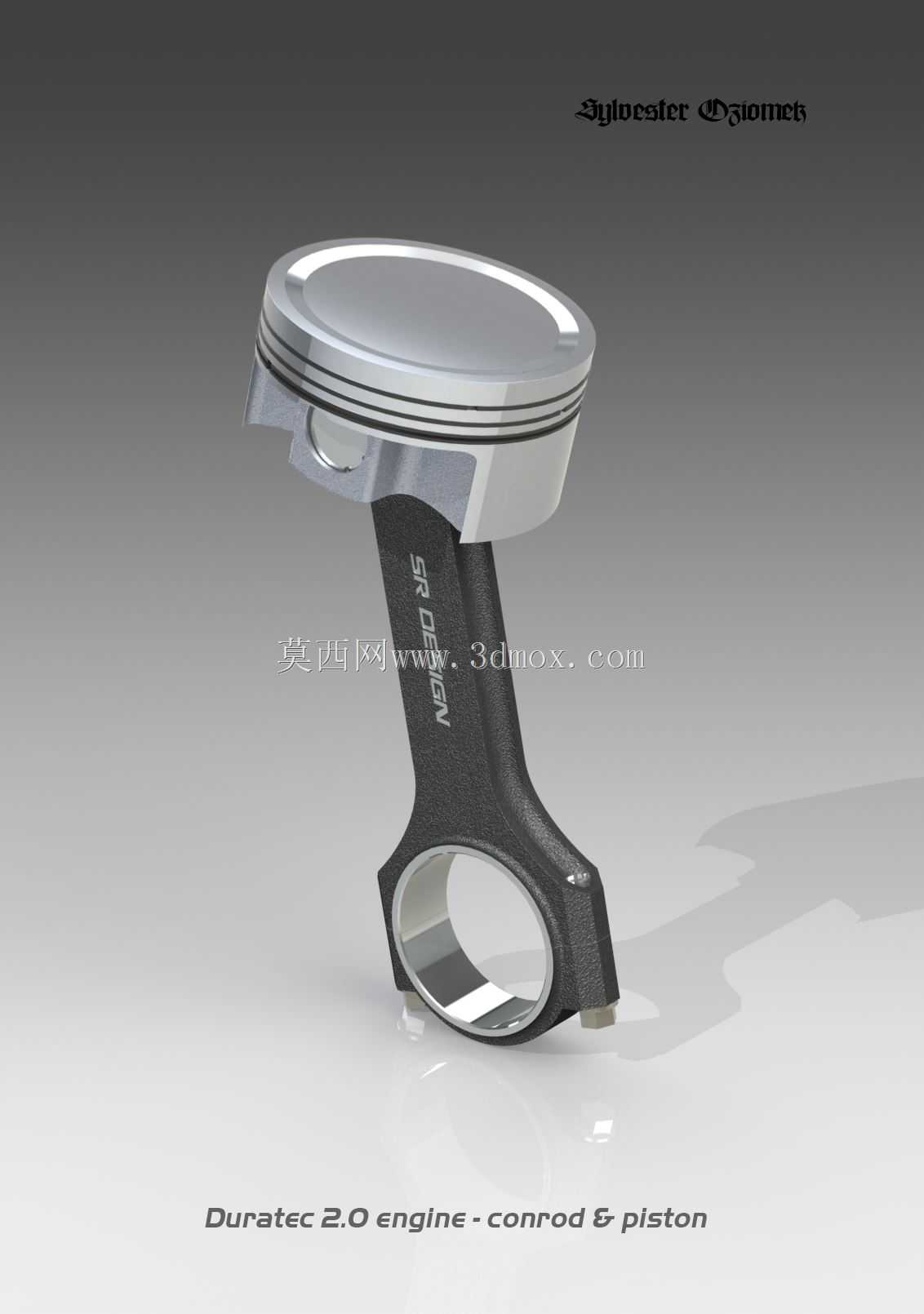

福特Duratec2.0汽油发动机连杆活塞总成

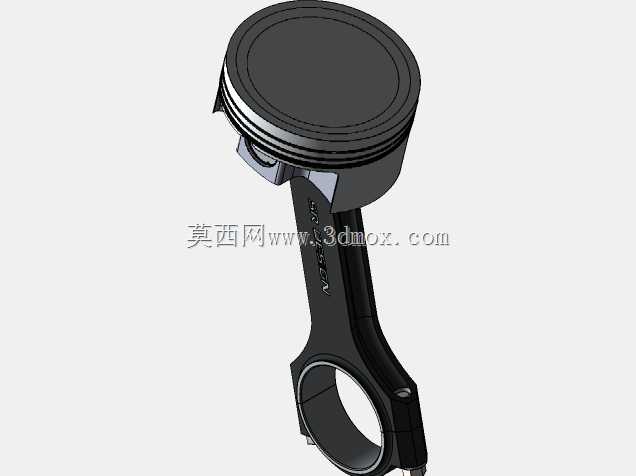

这套连杆活塞组件是福特Duratec 2.0排量汽油发动机的核心运动部件，主要承担发动机做功行程的动力传递功能，在整机运行过程中，活塞承接燃烧室燃气爆发产生的推力，通过活塞销将作用力传递给连杆，再由连杆将往复直线运动转化为曲轴的旋转运动，最终向外输出动力，是发动机实现能量转换的关键结构单元。从实际应用场景来看，该组件适配的Duratec 2.0机型广泛搭载于福特旗下多款家用乘用车及入门级运动车型上，日常运行工况覆盖城市通勤的低转速频繁启停、高速巡航的稳定转速持续输出，以及急加速工况下的高负荷瞬时受力，因此组件的结构设计需要同时兼顾轻量化、高强度与抗疲劳性能。从设计思路层面分析，活塞采用了典型的汽油机铝合金活塞结构，头部设置有多道环槽，分别用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的通道，避免燃气下窜影响动力输出，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳；活塞顶部的型面经过针对性设计，配合气缸盖燃烧室结构能够形成合理的挤气涡流，提升油气混合效率，优化燃烧过程。活塞销座部位做了加强筋结构处理，能够分散活塞销传递的爆发压力，避免应力集中造成活塞开裂。连杆采用锻钢材质制造，杆身采用工字形截面设计，在保证结构强度与刚度的前提下尽可能降低自身重量，减小往复运动产生的惯性力，降低发动机运行过程中的振动与噪声；连杆大头采用分体式结构，通过连杆螺栓与连杆盖紧固，安装时与曲轴的连杆轴颈配合，轴瓦安装面的加工精度直接影响配合间隙，是装配过程中需要重点控制的尺寸环节。从安装边界来看，活塞的外径与对应气缸的缸径匹配，装配时需要注意活塞的安装方向，顶部的避让结构需要对准气门开启的对应位置，避免活塞运行至上止点时与气门发生运动干涉；连杆的中心距尺寸决定了活塞的行程范围，直接影响发动机的实际排量与压缩比参数，更换维修时必须选用同规格参数的组件，否则会改变发动机的原有压缩比，导致动力输出异常甚至出现机械故障。连杆小头通过活塞销与活塞连接，配合部位设置有衬套，能够降低转动过程中的磨损，延长部件使用寿命。在实际建模过程中，各部位的圆角过渡、减重槽结构、螺栓安装孔位都做了精准还原，能够直观呈现组件的装配关系与结构细节，可用于发动机结构教学、维修拆装模拟以及相关动力部件的改型设计参考，帮助设计人员理解往复运动部件的受力逻辑与结构设计要点，在进行同类型发动机部件开发时，也可作为结构参考基准，校核运动间隙与受力分布的合理性。
